CAD里合并多段线的命令快捷键：PE

合并多段线：

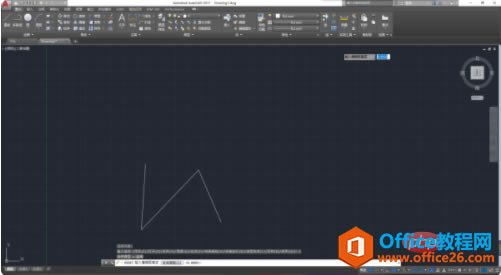

1、打开”AutoCAD2017“，利用命令“L”先画出几条线段。

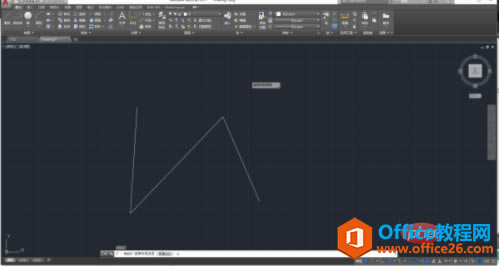

2、接着输入命令“PE”，按“Enter”键确认，然后会出现“PEDIT 选择多段线或[多条（M）]”，输入”M“，按“Enter”键确认。

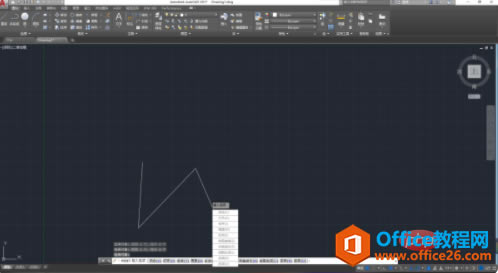

3、用鼠标选择需要合拼的多段线，按“Enter”键确认，出现“PEDIT 是否将直线、圆弧和样条曲线转换为多段线[是（Y）][否（N）]？ “，按“Enter”键确认，出现以下界面。

4、输入“J”，按“Enter”键确认，出现“PEDIT输入模糊距离或[合并类型（J）]<0.0000>”,按“Enter”键确认。

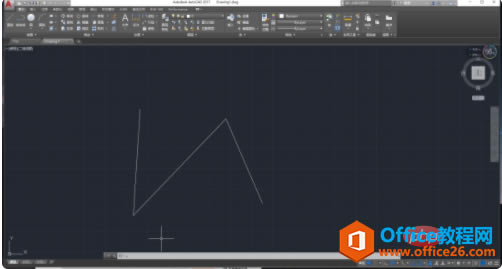

5、操作完成，多条线段已经合成一个整体，下面是合并多段线的结果。
