cad线条加粗的办法是啥

cad线条加粗的方法：

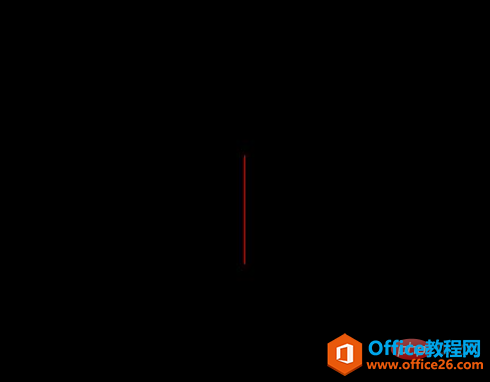

1、如图所示，我用L命令绘制一根线段:，这根线段的宽度为默认宽度0.01mm。我现在的目的是使这根的线段变宽。

2、方法1：线宽显示法。点击打开线宽显示。

3、选中线段，右键，选择特性。

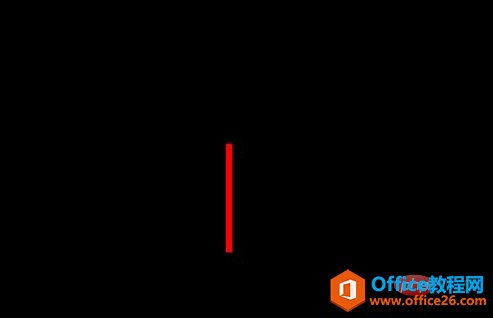

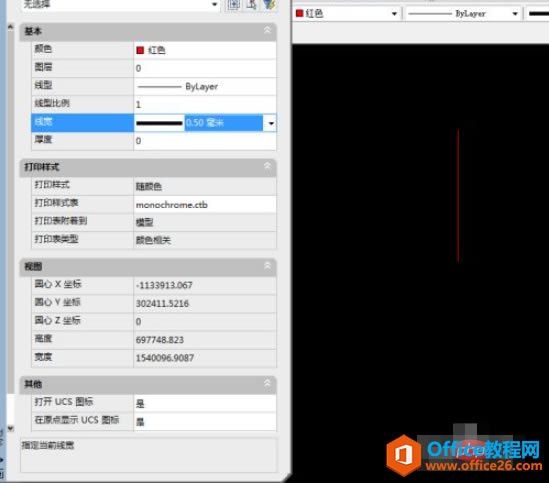

4、在特性对话框中，选择线宽，如我选择0.5mm，那线段则显示宽度为0.5mm。

5、在实际绘图中，我很少用线宽表示法，因为线宽表示很麻烦，如别人给你的资料，显示的宽度七零八乱，很难调整。所以一般情况下不打开线宽表示，现在我教大家一种不用线宽表示而直接变宽的方法，即方法2.

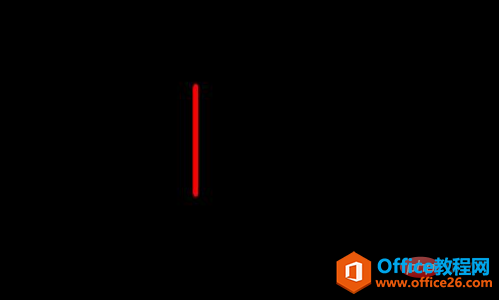

方法（2）：选中线段，输入PE回车，W回车，5000回车，5000代表相对宽度，可根据宽度自行调整，以上指令完成后，线就变宽了。

6、方法（3）仍然是不打开显示线宽。不采用L命令而采用PL命令绘制线段。

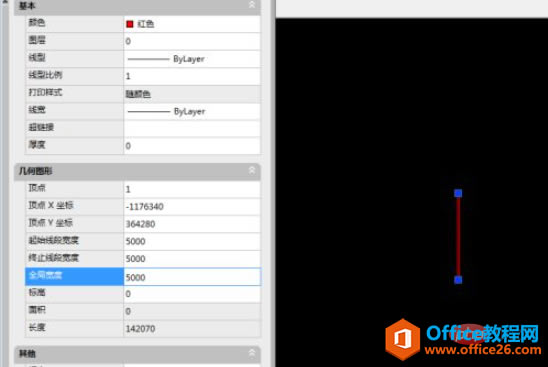

7、选中线段，右键，特性，在对话框中，填入全局宽度，如我填入5000，则线段就变宽了。
