引线标注如何设置

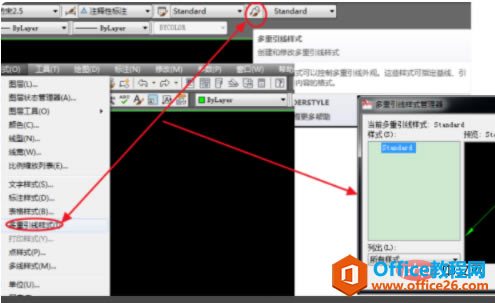

1、单击工具栏上的引导样式管理图标。或单击[格式化]→[多引线样式]进入管理界面。

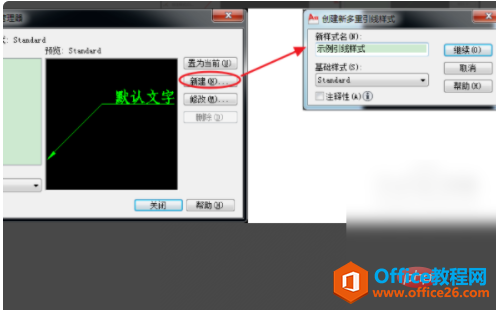

2、单击“新建”按钮，在弹出的对话框窗口中输入新样式的名称，然后单击“继续”。

3、进入引导样式修改界面。“内容”选项卡通常设置“文本样式”属性并选择已设置的文本样式。

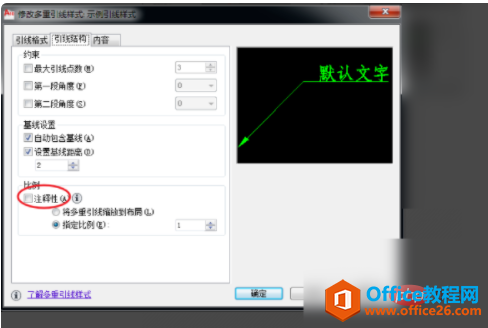

4、“主要结构”标签页主要是“注释”检查。“注释”是否被选中，其功能和应用与尺寸相似。请参阅本文开头引用的标签样式设置中的介绍，此处不再重复。

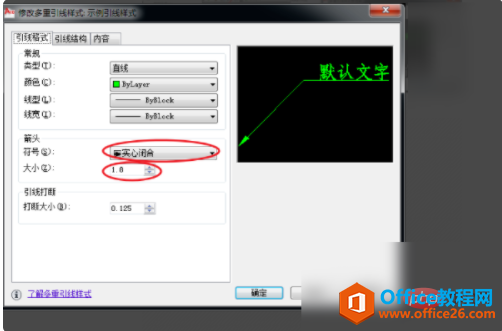

5、在“Lead Format”选项卡中，重点关注设置“箭头”的符号形式及其大小。通常设置“箭头”形式：“闭合实体”，“点”和“无”，应用程序见下一步。

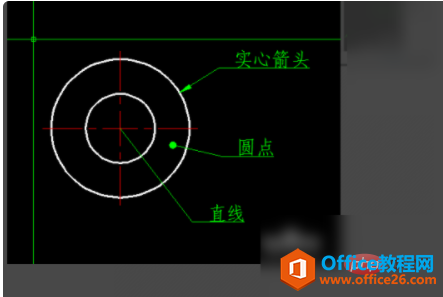

6、“实心闭合”通常用于指向实体的轮廓或角。“点”通常用于指向实体轮廓内部。“无”是一条直线，通常指向另一条线，例如尺寸线，对称线等。
