XLR接头（卡农头）数字音频线制作图解图文教程

XLR接头音频线介绍

XLR接头，也称卡农头，是由英文cannon音译过来，卡农头接的是平衡信号，此插头为一种音频插头。
通常用于手持式麦克风和舞台使用的环绕声音响所使用的。

问题描述

前几天因项目需要XLR卡农头数字音频线，但是又不需要发烧友级别的那种数字音频线，所以就自己从淘宝买了一些XLR卡农头来自己制作，本文为大家介绍一下XLR卡农头数字音频线的制作过程，同时也防止时间长了自己忘记怎么接线的。

工具和材料

1、普通电烙铁一把
2、焊锡丝若干（以制作一根线材估算，大概15CM就够用了）
3、剪刀或者剥线钳一把（裁线和剥线用）
4、三芯音频线若干

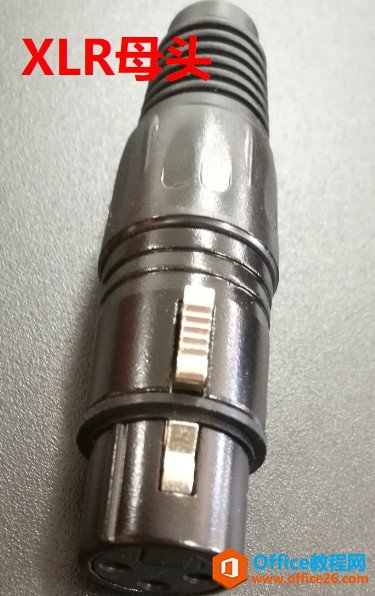

5、XLR公母头（公母卡农头）各一个（以制作一根线为例）
?

制作过程

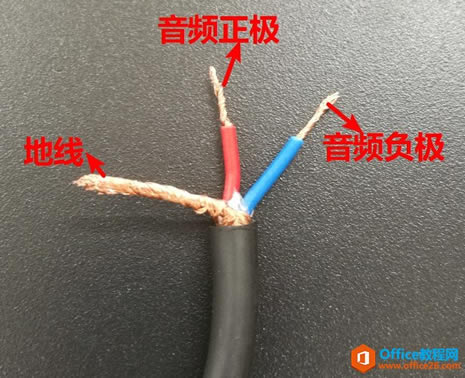

1、把三芯音频线剥开，如下图：
?

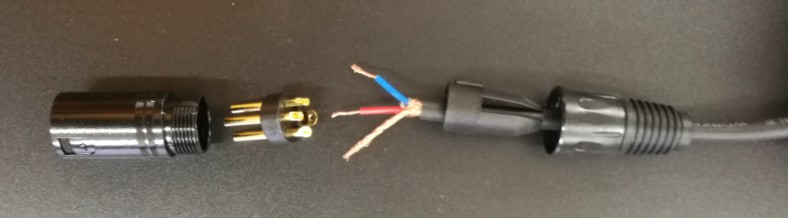

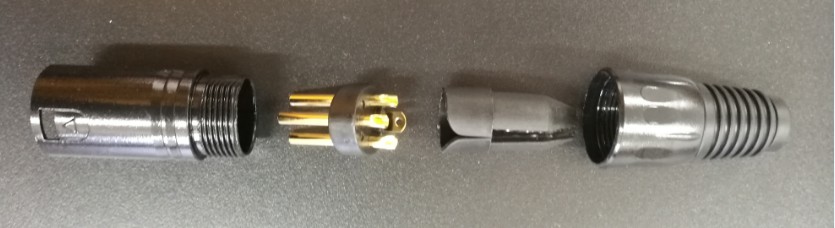

2、将XLR公头拆开并套到线上， 一定要先套上，不要急着焊接。如下图：

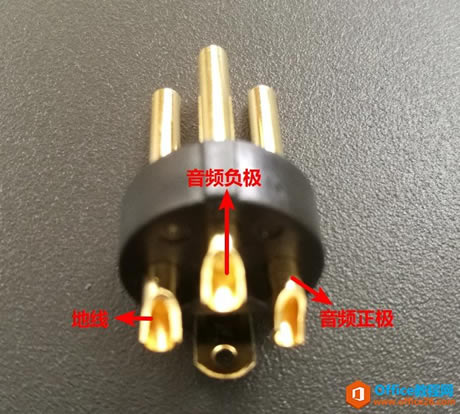

3、然后如下图定义进行焊接，焊接完成后将后盖盖上。

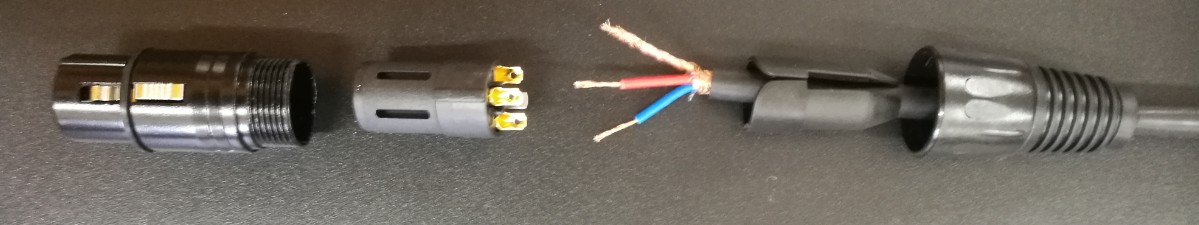

4、、将XLR母头拆开并套到线上， 一定要先套上，不要急着焊接。如下图：

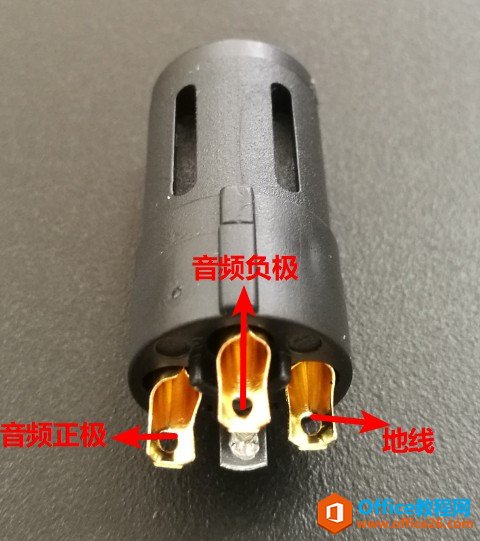

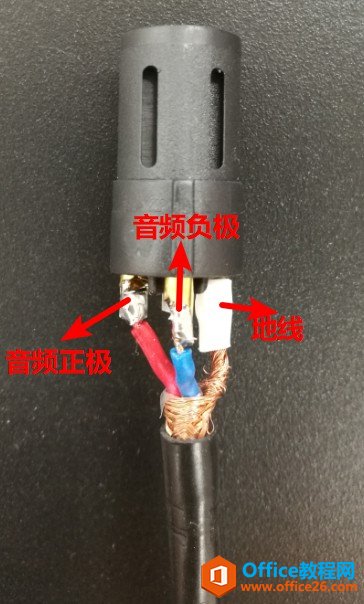

5、然后如下图定义进行焊接，焊接完成后将后盖盖上。

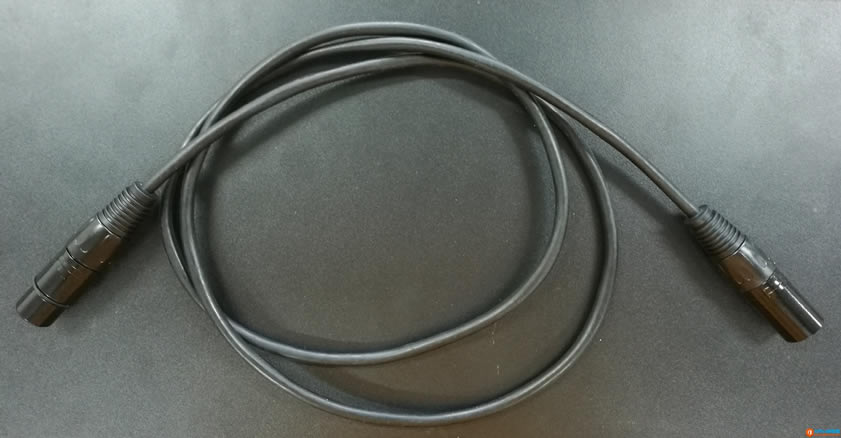

6、制作好的线如下图所示。
