cad布局视口不显示图形如何办

cad布局视口不显示图形的解决方法：

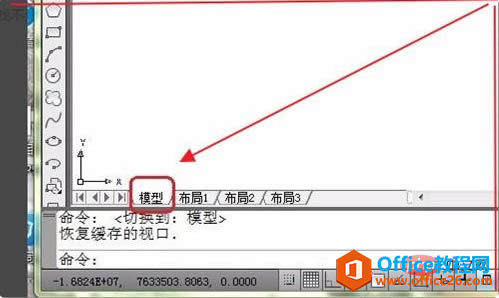

1、第一步，打开cad，在模型窗口中看不到图片，有时可以通过缩放窗口来找到图形，有时无论如何缩小都找不到图形，因为图形的位置不正确，如下图所示，然后进入下一步。

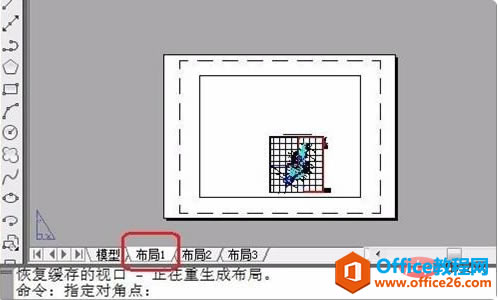

2、其次，完成上述步骤后，在布局中，工程图可以显示在模型窗口中，如下图所示，然后进入下一步。

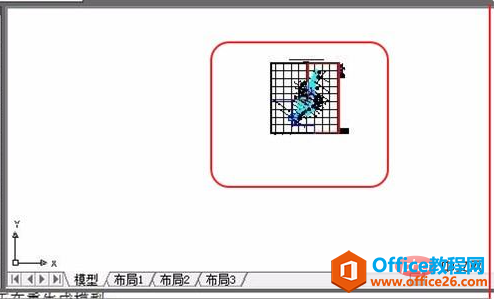

3、接着，完成上述步骤后，在命令行中输入“Z”，然后按Enter键确认，然后输入“ A”并按Enter键确认，将在窗口中看到文件。 这时，绘图很小，只需将其放大即可，如下图所示，然后进入下一步。

4、然后，完成上述步骤后，在命令行中输入“ Z”，按Enter键确认，然后输入“ E”并按Enter键确认，图形将填满窗口，如下图所示，然后进入下一步。

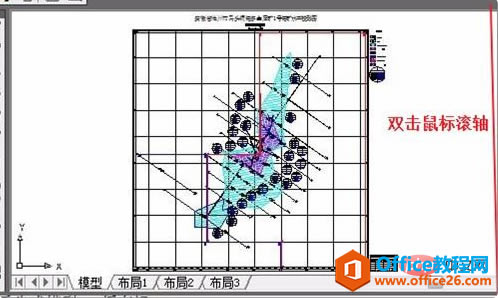

5、随后，完成上述步骤后，双击鼠标滚轮，工程图将填满窗口，如下图所示，然后进入下一步。

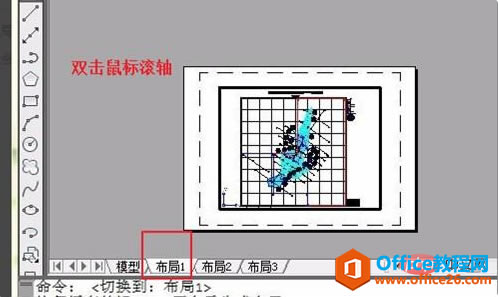

6、最后，完成上述步骤后，同样，如果在“布局”中看不到图形，请双击鼠标滚轮，图形将出现在窗口中，如下图所示。这样，问题就解决了。
