海康威视iVMS-4200视频综合平台设置图文教程

用户手册100多页，操作太多，不会配？教你1分钟能读懂视频综合平台快速配置。

准备工作

检查DS-B20,DS-B21接线

配置之前先检查一下DS-B20,DS-B21的安装接线是否正常：

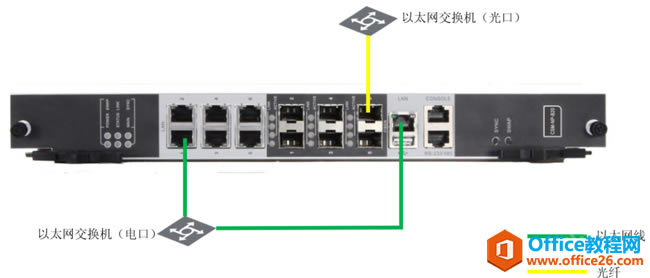

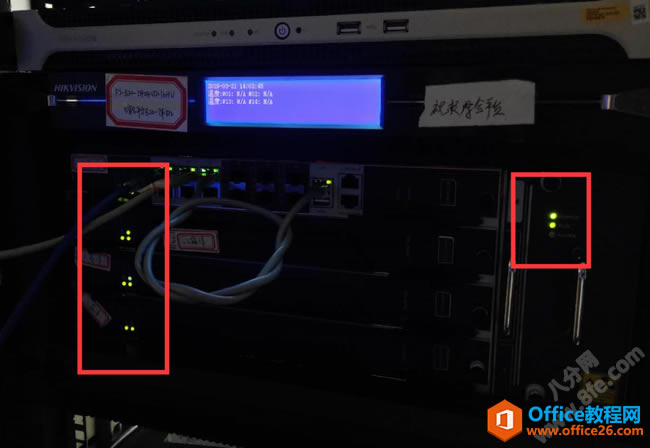

主控网口与业务网口相连

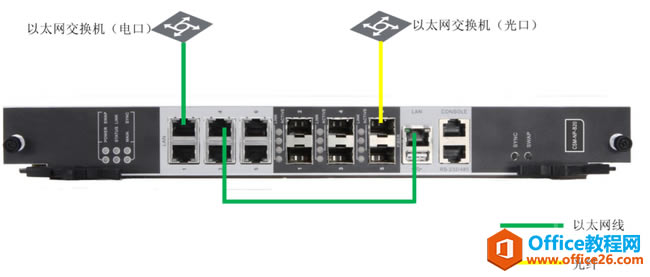

主控网口、业务网口连接到同一交换机

注意：网络接线时必须将DS-B20，DS-B21视频综合平台主控网口（LAN口）与业务网口连通。如果启用NAT，必须将主控 LAN口与6口跳线后接入交换机或LAN口和6口同时连入交换机。

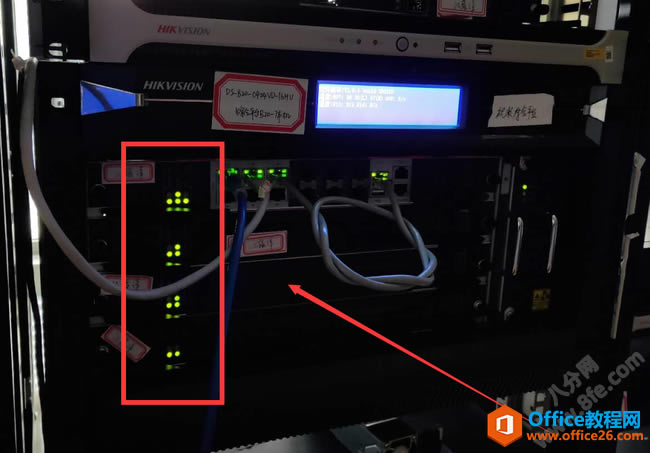

设备上电检查指示灯是否正常，确保设备启动正常。

设备正常运行指示灯情况：

主控板：POWER灯常亮（绿色）、STATUS灯常亮（绿色）、LINK灯常亮（绿色）、MAIN灯常亮（绿色）

交换板：PWR灯常亮（绿色）、LINK灯闪烁（绿色）、SWAP灯灭（告警灯，异常时亮红灯）、STATUS灯常亮

机箱：PWR灯常亮（绿色）、RUN灯闪烁（绿色）、ALARM灭（告警灯，异常的时候，会亮红灯）

快速配置

第一步：设备激活

使用SADP设备网络搜索软件进行设备激活，并根据现场需求设置对应IP、子网掩码、以及网关等；

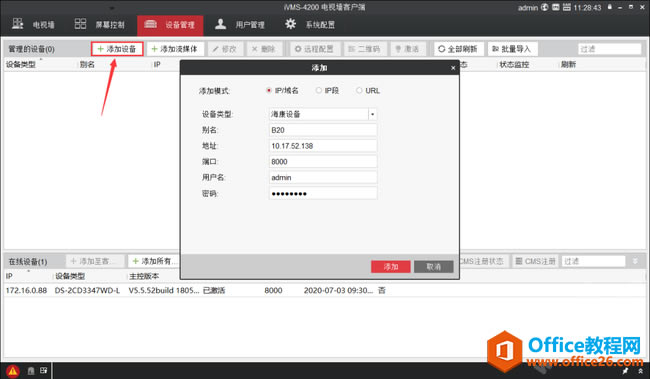

第二步：客户端添加设备

将设备IP设置成和电脑IP同网段，安装光盘中的iVMS-4200电视墙客户端软件，打开软件，添加设备，填入对应设备IP、用户名、密码等信息：

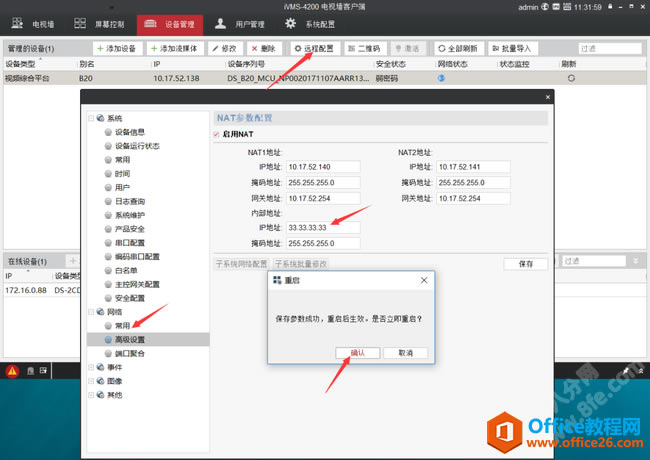

第三步：配置NAT

添加设备成功后，点击【设备管理】界面【远程配置】按钮，进入网络【高级配置】界面，勾选“启用NAT”，将同网段空闲的IP填入对应的NAT1、NAT2，内部地址填写非常用的地址即可，点击保存。重新后生效。

注意：

（1）NAT地址建议使用主控IP连续三个空闲IP；

（2）内部地址使用非常用非特殊的地址，例如：3.3.3.3 5.5.5.5 7.7.7.7等；禁用10段、172段、192段、8.8.8.8等IP。

第四步：在客户端配置画面上墙

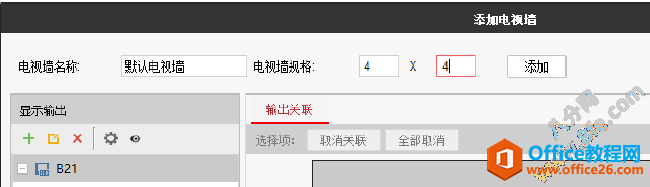

①进入电视墙管理界面，单击虚拟屏幕上方的下拉按钮，选择“添加电视墙”。

输入电视墙名称和电视墙规格，单击“添加”。

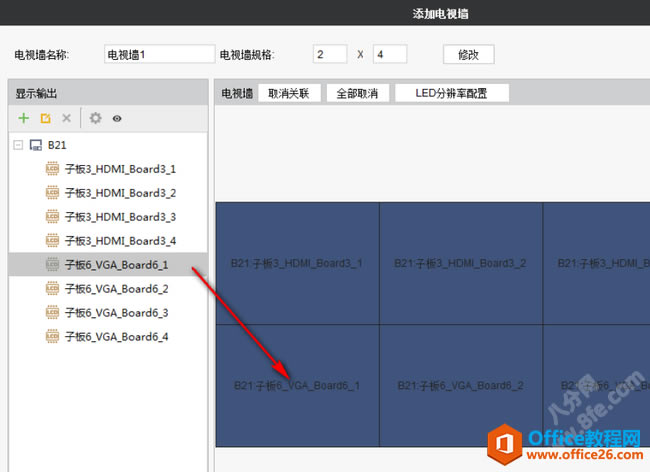

②将左侧“显示输出”下的输出通道拖到右侧虚拟电视墙上，可将对应屏幕与该输出通道进行关联。

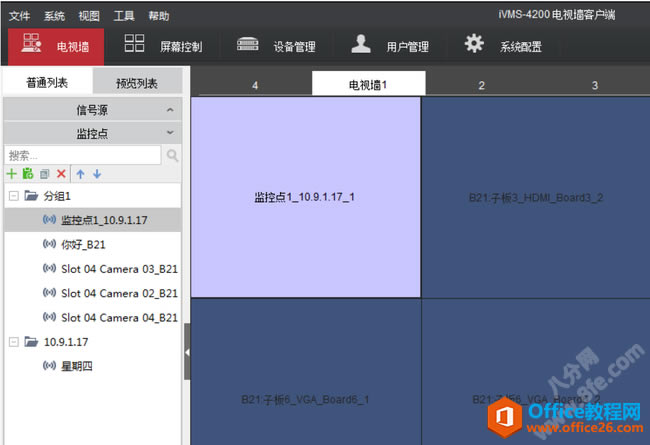

③退出修改电视墙界面，拖动左侧信号源/监控点列表下的通道至右侧电视墙输出口，便开启了该通道的解码。
