海康威视DS-C10S-T大屏拼控器安装办法

大屏拼控器是什么？海康的大屏拼控器如何安装及配置？

本篇为安装商福利！带你学习大屏拼控器DS-C10S-T如何安装~

什么是大屏拼控器？

大屏拼控器：能够在多个显示终端上同时显示多个动态画面，主要用于大屏幕拼接显示系统，是系统的核心显示控制设备。

大屏拼控器DS-C10S-T快速安装

首先，我们来看他的组成：

它分为三个部分，机箱，输入板和输出板。

第一步：机箱安装

安装主控板，插槽有丝印M表示main主控板，用于插主控板。

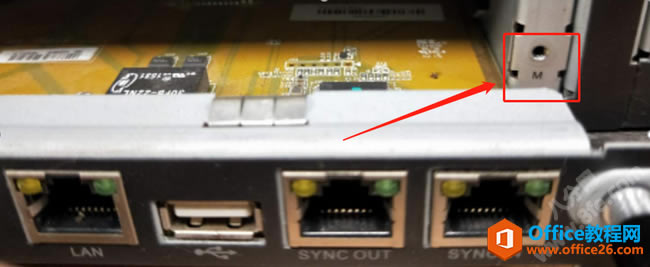

主控槽位标记

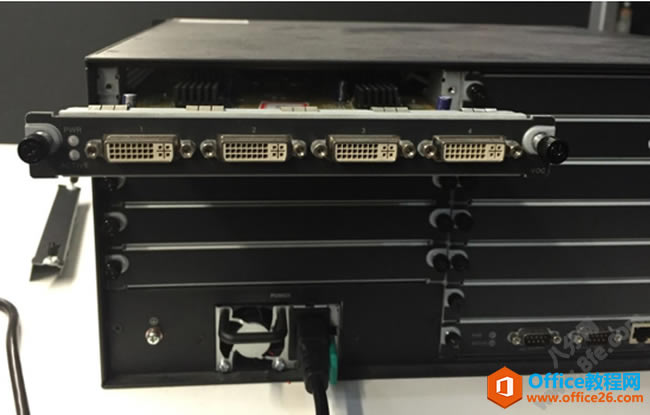

对准槽位插入主控板

主控板安装

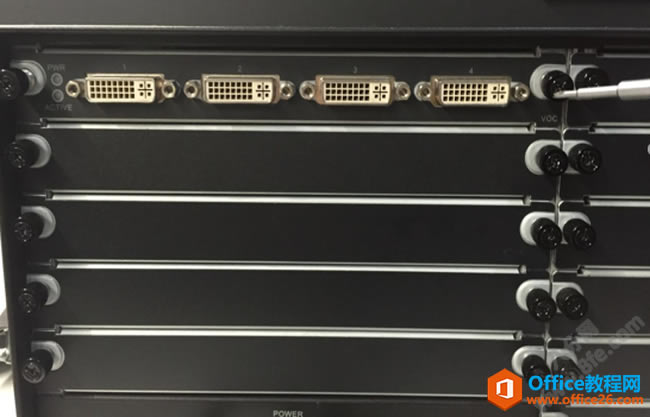

插紧主控板后，用螺丝刀拧紧两边螺丝

主控板安装完成

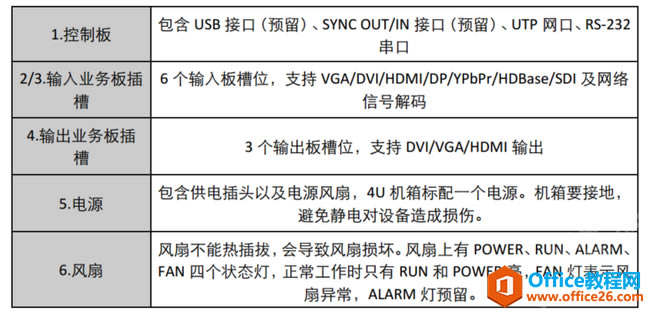

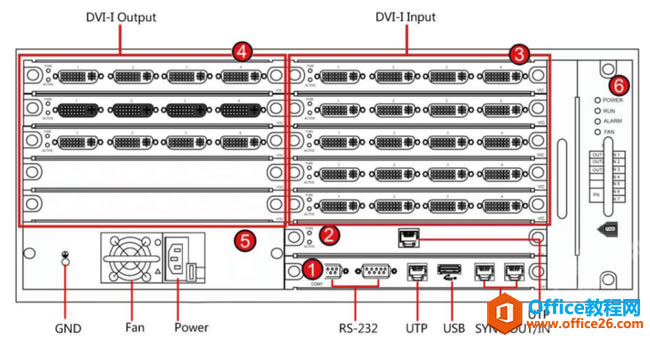

设备外观后侧及说明

需要注意的是：

①从机箱的后方观看，机箱的槽位分左右两列，左边一列插输出板，右边一列插输入板和解码板，槽位旁边丝印也有IN和OUT的指示。若配单选配了“网络解码板”请插输入端。

②主控板的UTP网口要接入本地交换机，若现场配了网络解码板，解码板的网口也要接入本地交换机，最后，设备启动正常后，进入配置模式。

第二步：接地处理

设备接地防止雷击静电、保护人身安全、信号干扰等；按照要求对设备进行接地处理。接地柱位置如下所示：

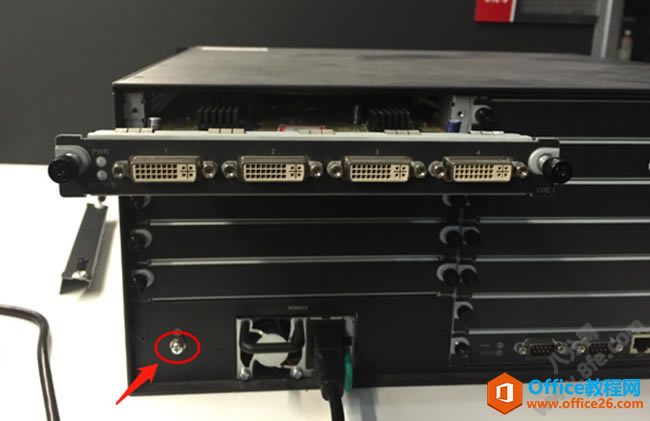

设备接地端子

第三步：设备上电

DS-C10S-T接线连接成功后，设备上电，观察指示灯情况（以DS-C10S-S09T为例），状态指示灯显示正常，即表示连接成功。

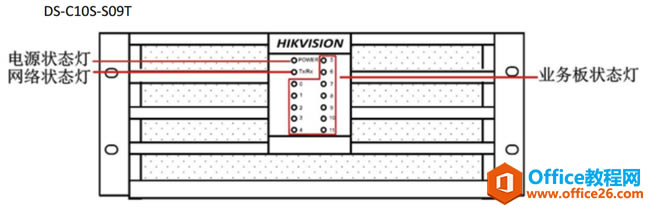

设备外观前侧

完成以上内容，大屏拼控器的安装就经完成了~
