cgr是啥文件格式

“Cgr”格式是三维设计软件Catia的文件保存格式之一。该格式的文件是一种特殊的可视化文件，它只保存了零件的外形信息，不包含任何参数化的数据。这种文件是不能直接编辑，也是不能直接打开的。在Catia中执行“文件”—“打开”命令后出现的对话框中，我们可以看到Catia支持的格式选项中并没有“cgr(*.cgr)”这一项。但是“cgr”格式的文件还是可以用Catia打开的，只是方法稍有不同罢了。详情见后续操作步骤。

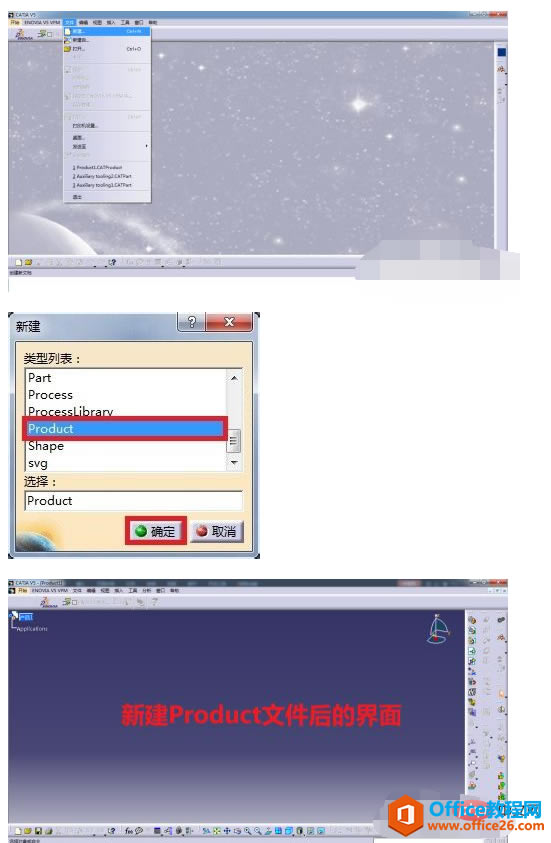

1、新建一个Product文件（如果是首次启动Catia，软件会默认建立一个Product文件，就不用再去新建Product文件了）。具体步骤：“文件”—“新建……”，在弹出的“新建”窗口的“类型列表”中选择“Product”，然后点“确定”，就完成了一个Product文件的新建。

1、双击窗口左上角的“产品1”，紧接着选择工具栏的右侧工具栏的“现有部件”命令，将出现“选择文件”对话框窗口。

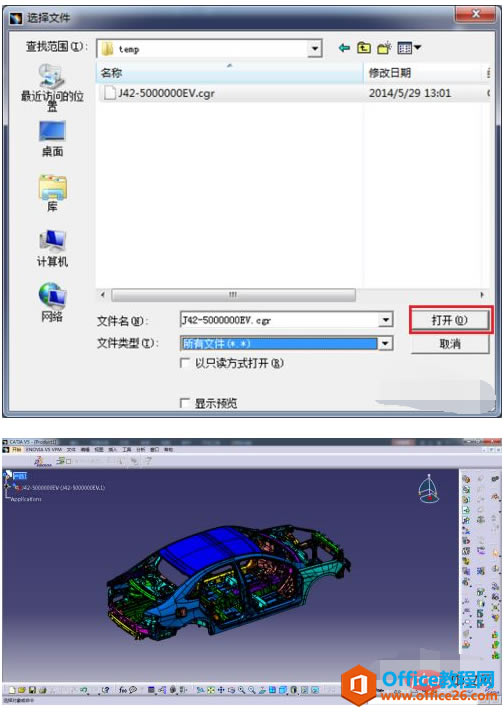

在“选择文件”对话框中选择要打开的“cgr”文件，然后点击“打开”。需要注意的是，在对话框中的“文件类型”栏需要选择“所有文件（*.*）”或者“cgr（*.cgr）”。打开后的文件如下图所示。
