CAD块的创建与使用基础图文教程

CAD块的创建与使用

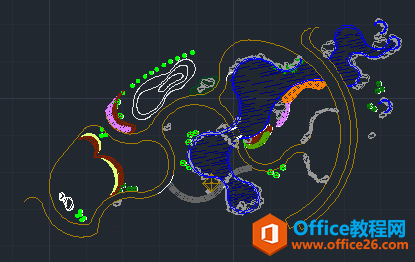

打开需要创建块的文件

创建块:输入BLOCK

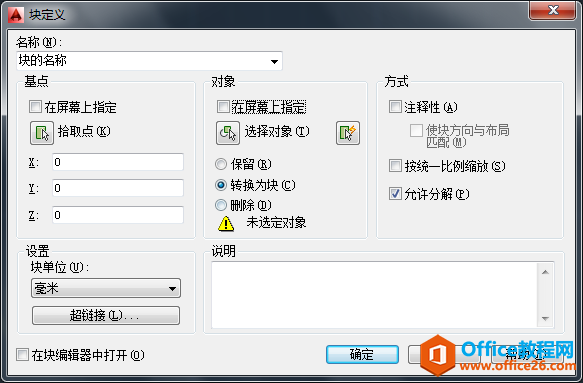

块定义窗口：定义块名，取消在屏幕上指定

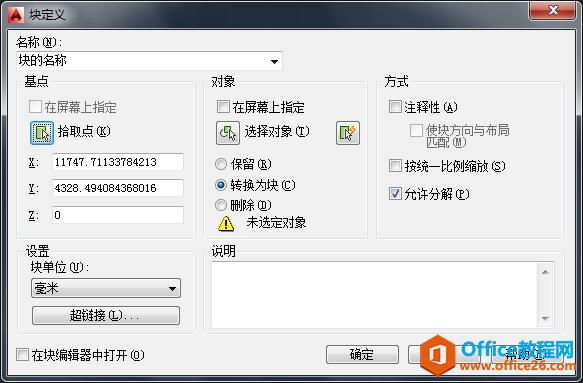

拾取基点：选择指北针的端点作为基点。

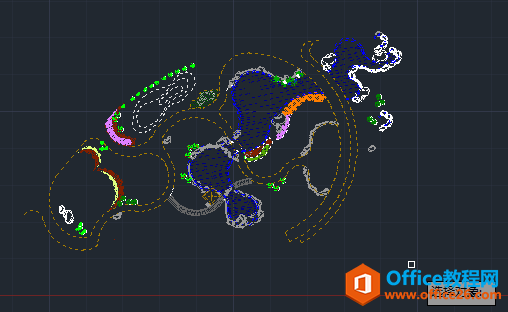

选择对象：选择鼠标选择拾取——框选需要创建块的图形——回车选中对象。

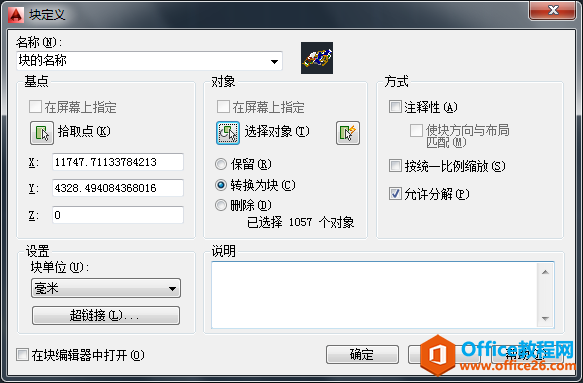

可以看到块名称、基点、对象都已经定义好了。

点击"确定"块就创建好了。

保存块

保存创建的块，需要将该文件另存到我们平时存放块的文件夹。

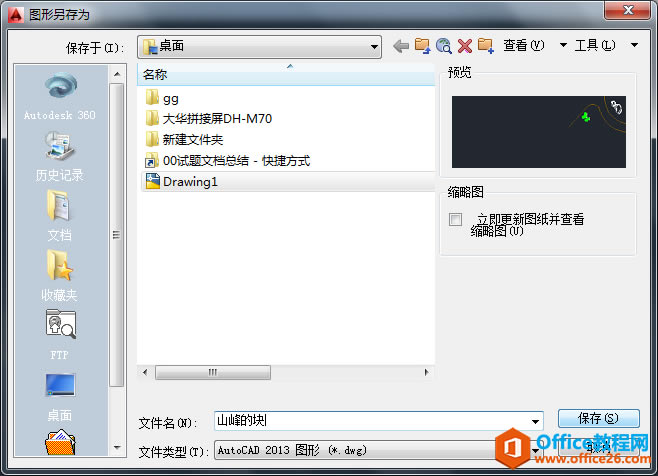

文件——另存为——输入块名——保存。

使用块

打开需要插入块的文件。

点击：插入——插入。

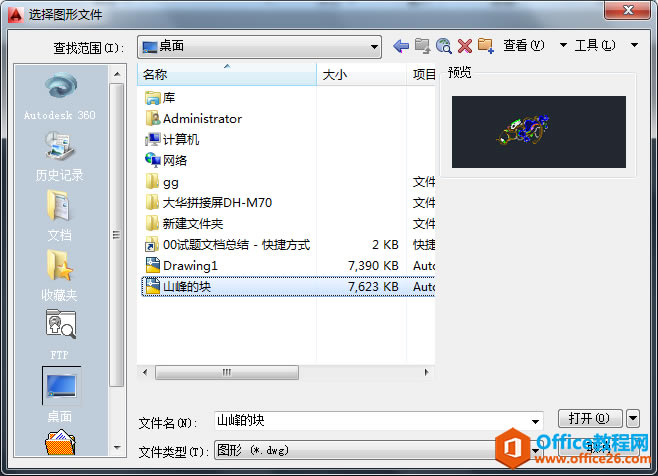

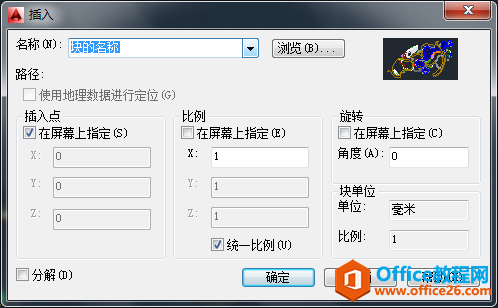

插入页面：选择浏览，找到块所在文件夹，选择需要插入的块。

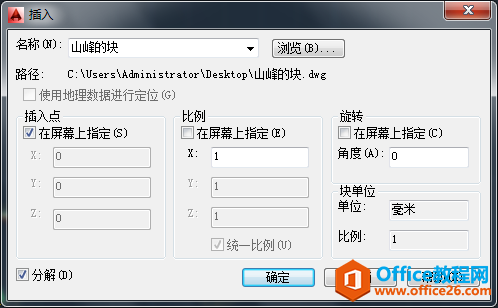

选中分解——确定，在CAD屏幕中指定一点插入，点击插入。

OK，完成块的插入！

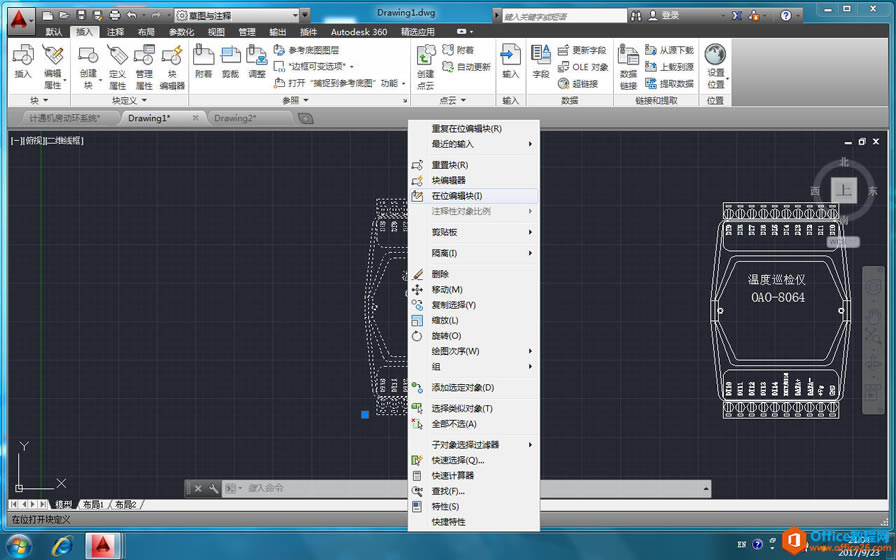

块的编辑

去掉上面的选择
