客户新买了一台DELL R340 服务器，准备划分RAID，让下哥帮忙上门处理。

客户买的是新版DELL服务器，戴尔第14代PowerEdge服务器（以下简称“14G”），DELL 14G服务器的RAID划分和之前老版本创建RAID是有区别的。老版本DELL服务器创建RAID请参考DELL R720安装Windows Server 2008R2 Datacenter 详解教程

DELL 14G服务器如何创建RAID呢？一起和即到哥看一下吧。
?

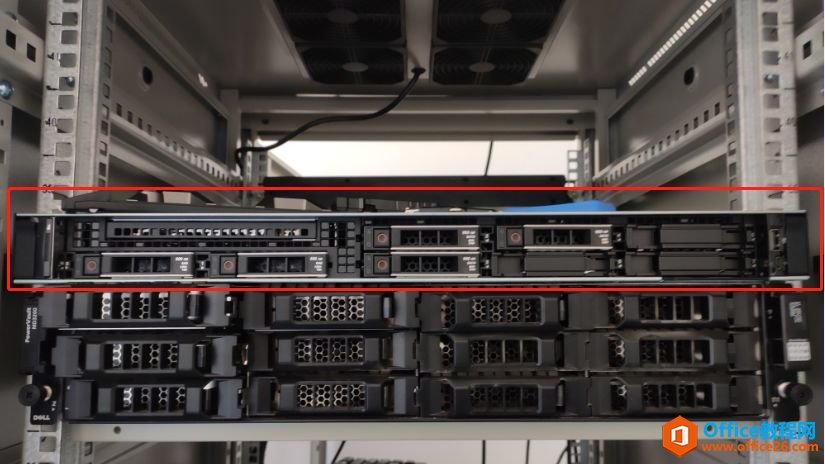

下图是客户买的DEL R340 14G服务器。

?

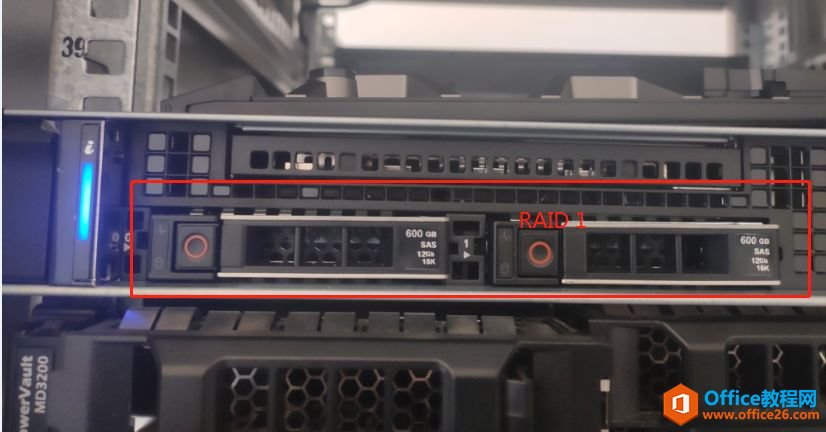

出场时默认就是有5台硬盘，有两块600G SAS。前两块硬盘做RAID1。

?

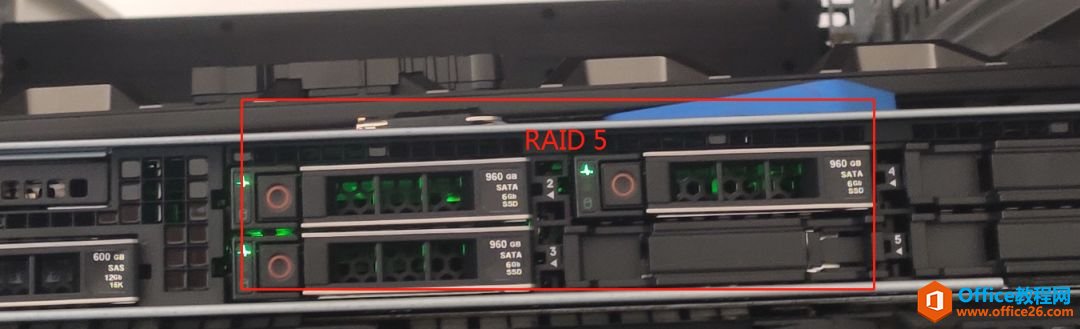

三块960GB SATA硬盘。后三块硬盘做RAID5。
?

?

SAS接口和SATA接口对比一下,SAS中是包含供电线的;而SATA中不包含供电线。SATA标准其实是SAS标准的一个子集,二者可兼容。

一般SAS盘都是企业级硬盘,盘片噪点少,工作寿命长,耐长时间连续工作。但价格通常较民用SATA盘要贵。
?

二、查看RAID是否创建
?

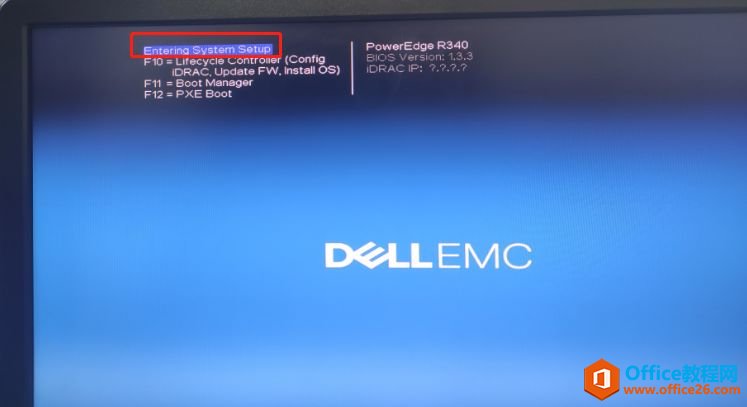

1.开机，根据界面提示按进入管理界面；

?

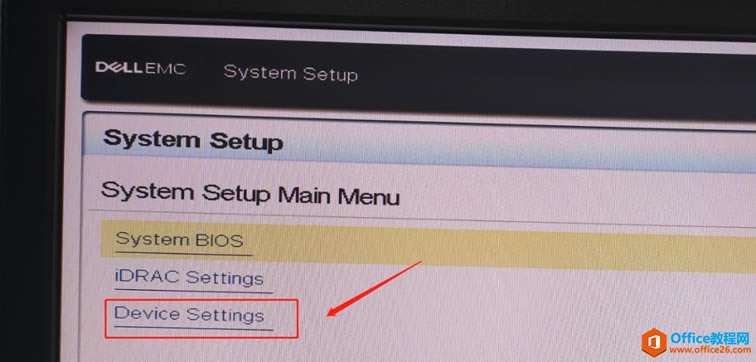

2.选择

?

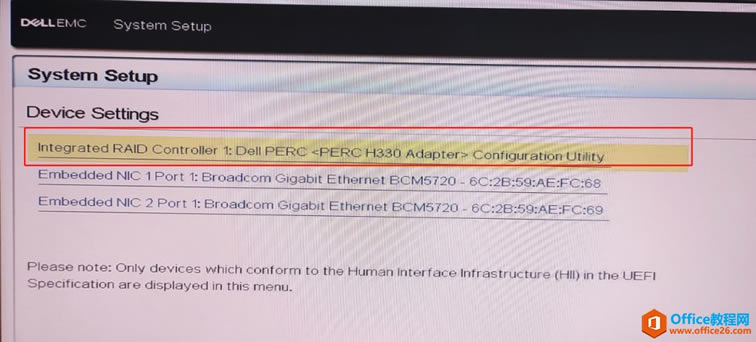

3.选择Configuration Utility>；

?

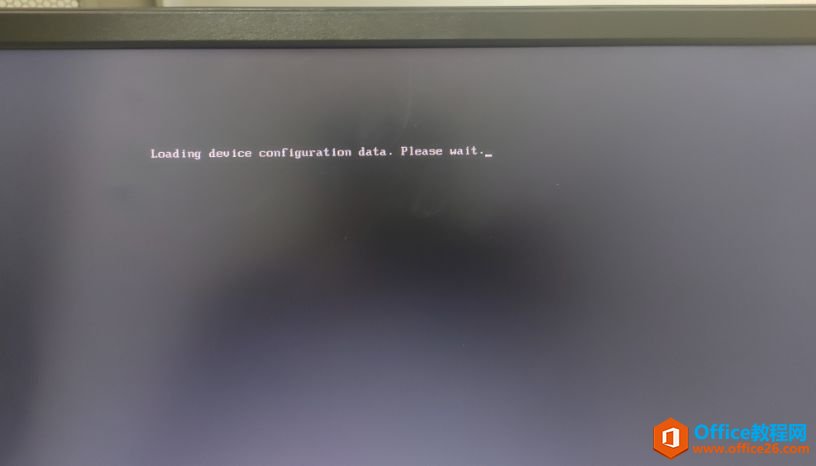

4、正在加载device configuration data;
?

?

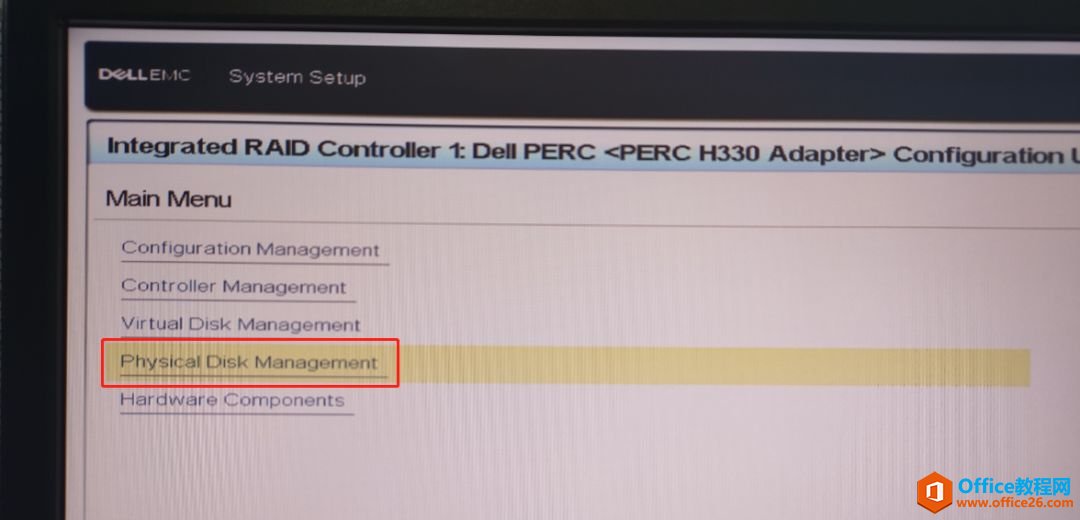

5、选择;

?

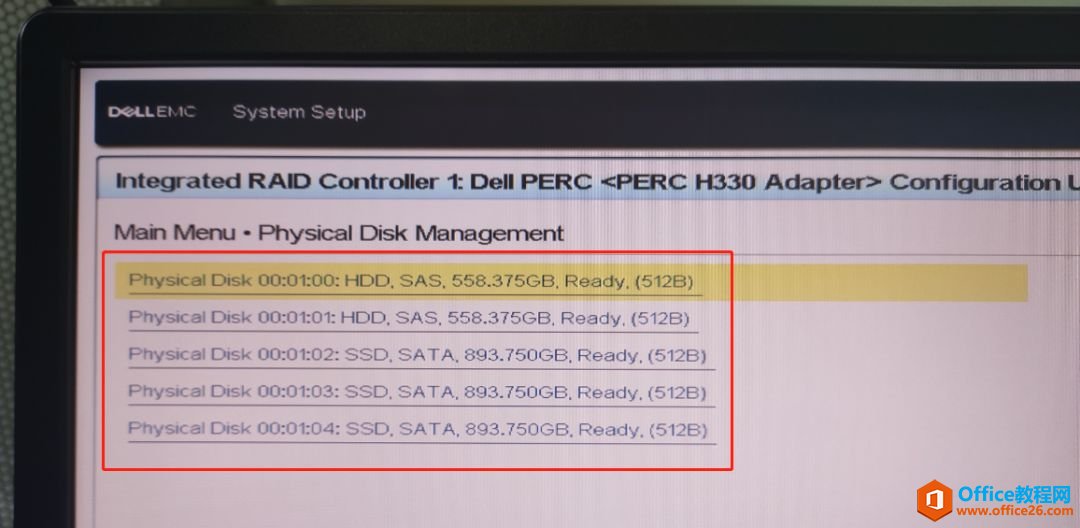

6、可以看到，中有五块硬盘，状态是Reay，说明硬盘没有做RAID。

?

三、RAID1创建

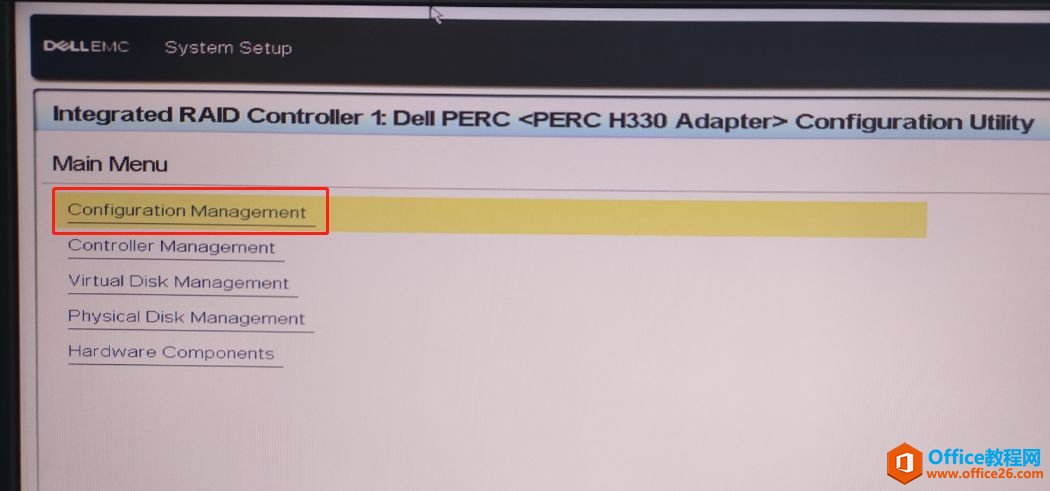

1.在Main Menu中，选择；

?

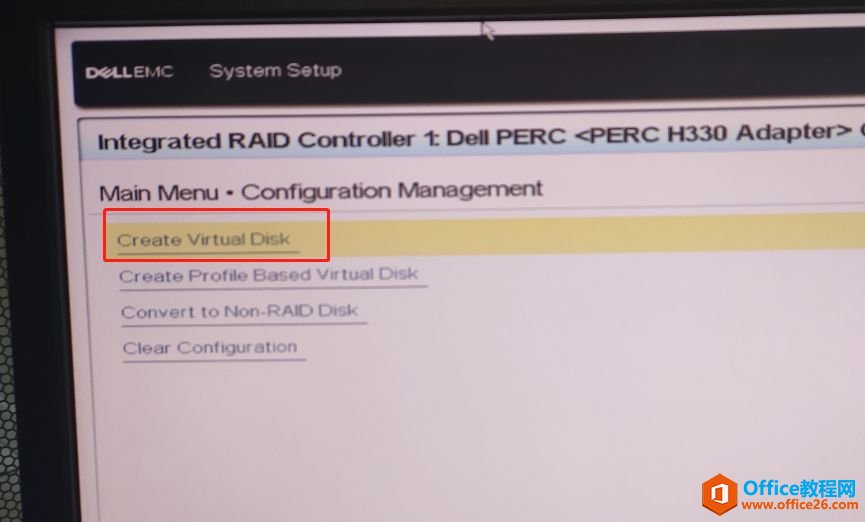

2选择；
?

?

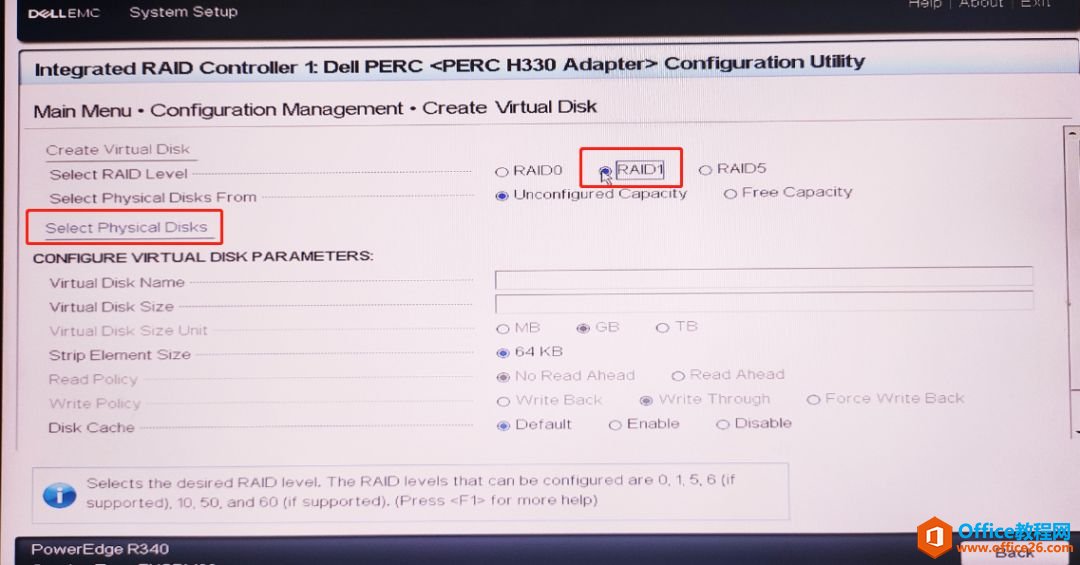

3.通过选择需要创建的RAID级别，选择RAID1，再点击进入选择物理磁盘；

?

?

• ?SSD就是固态硬盘,它的优点是速度快,日常的读写比机械硬盘快几十倍上百倍。缺点是单位成本高,不适合做大容量存储。
• HDD就是机械硬盘,它的优点是单位成本低,适合做大容量存储,但速度远不如SSD。

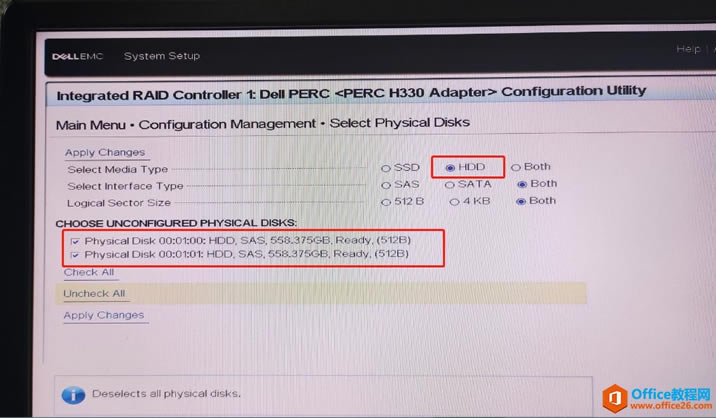

4.选择硬盘的类型和接口并勾选需要配置阵列的物理硬盘，点击；

?

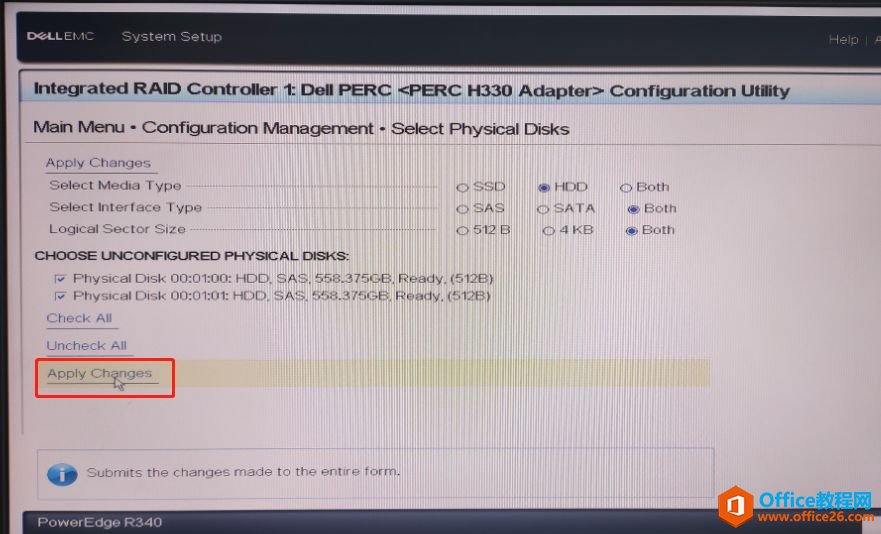

5.点击；

?

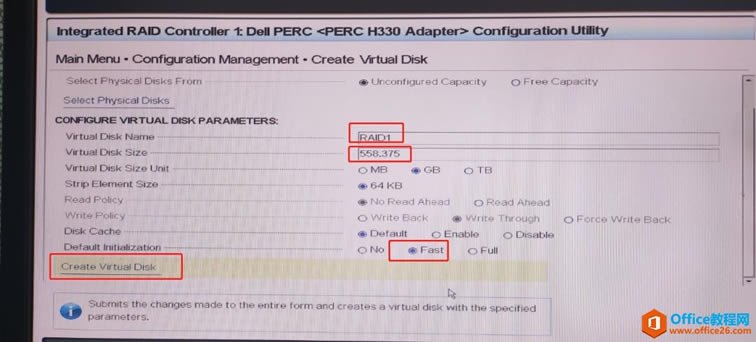

6.在下可以设置虚拟磁盘的名称、大小、条带大小、读写策略、初始化选择Fast，然后选择Create Virtual Disk；

?

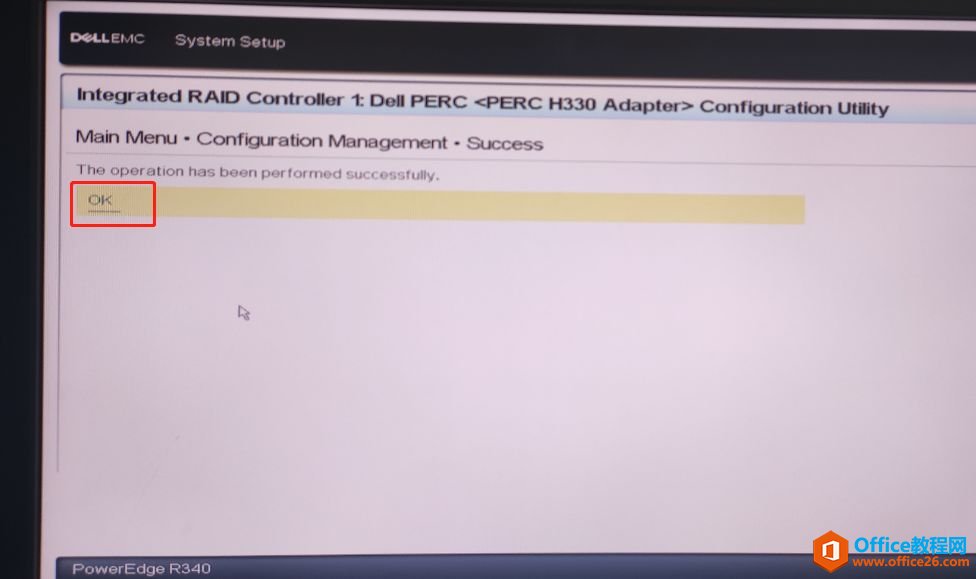

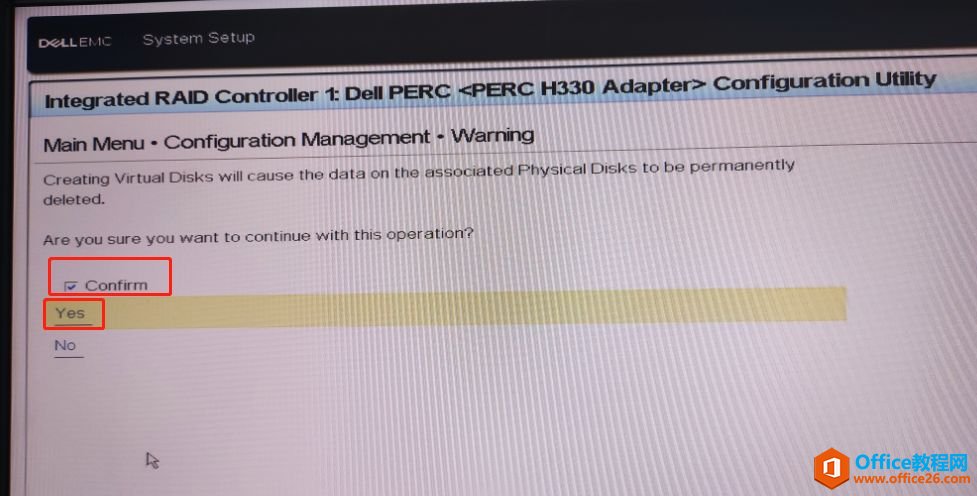

7.勾选，点击完成RAID 1创建；

?

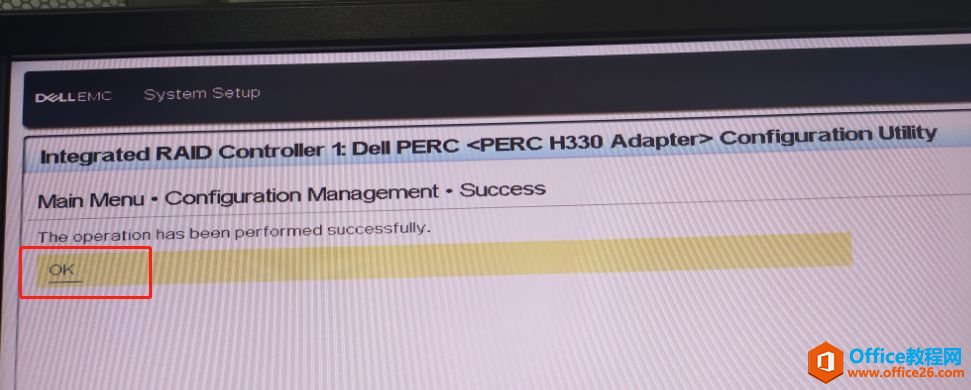

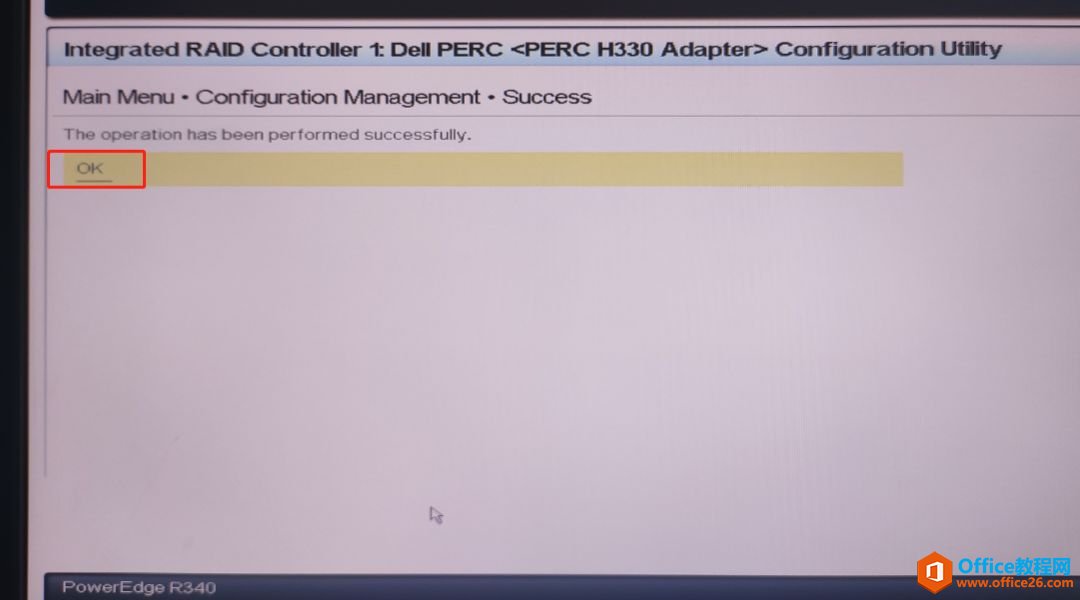

8.选择; 这样RAID1就创建成功了。

?

四、RAID5创建

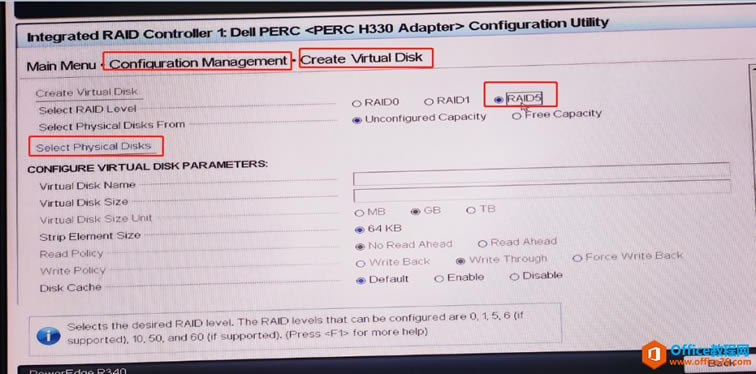

1.进入创建RAID5，通过选择需要创建的RAID级别，选择RAID5，再点击进入选择物理磁盘；

?

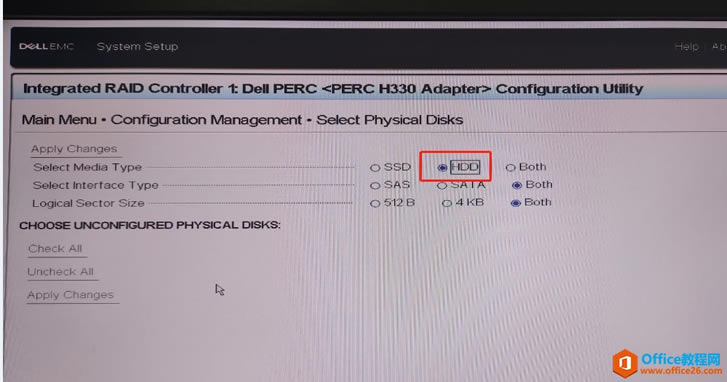

2.进入选择磁盘界面，发现默认的HDD没有显示磁盘选项，因为后三块硬盘是SATA接口。
?

?

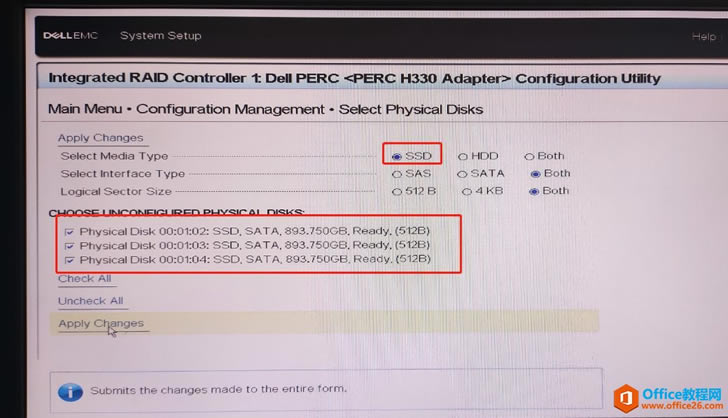

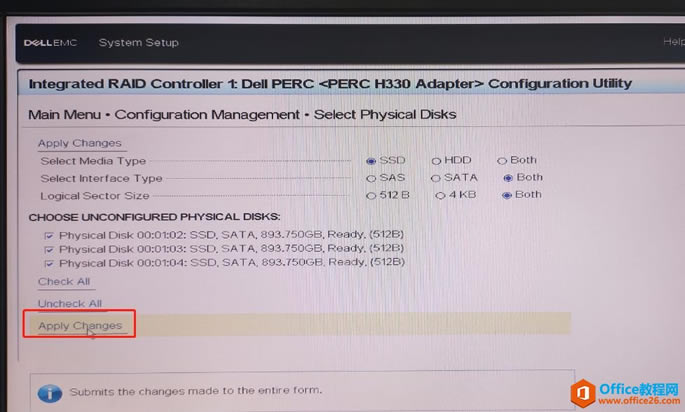

3.选择SSD后，可以看到三块SSD的固态硬盘，勾选三块硬盘。
?

?

4.选择；
?

?

4.选择；

?

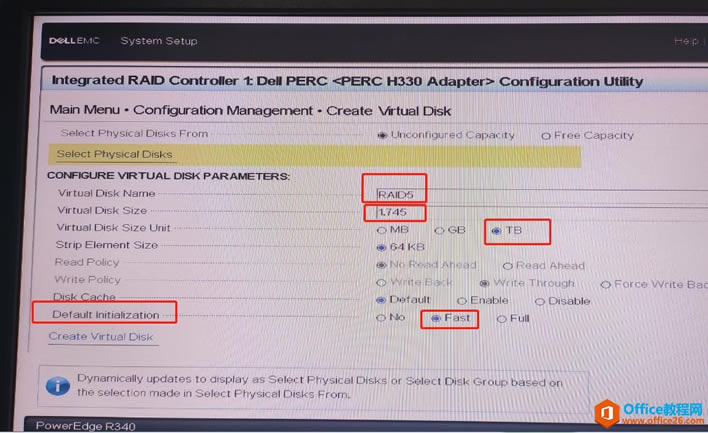

5.在下可以设置虚拟磁盘的名称、大小、条带大小、读写策略、初始化选择Fast，然后选择Create Virtual Disk；

?

6.勾选，点击;

?

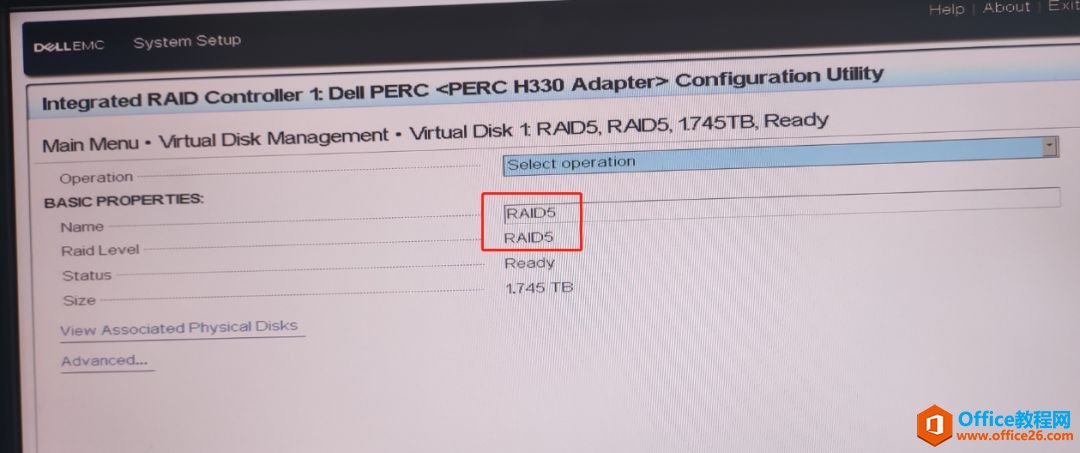

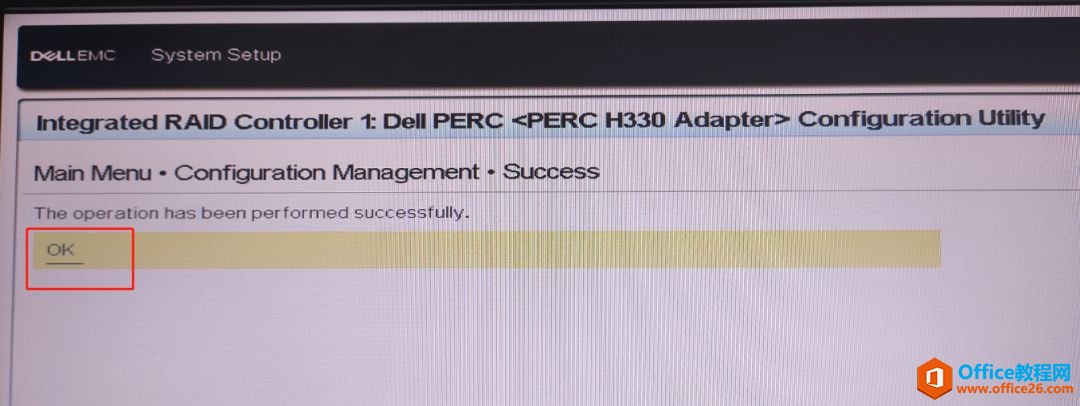

7.选择完成RAID 5创建；

?

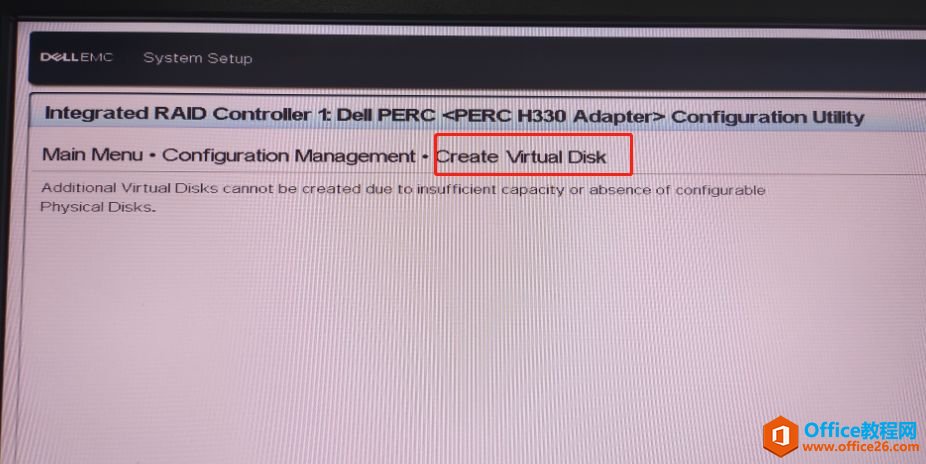

8.RAID划分完成后，如果继续选择会提示没有可用的硬盘来创建。

?

五、查看RAID是否创建成功

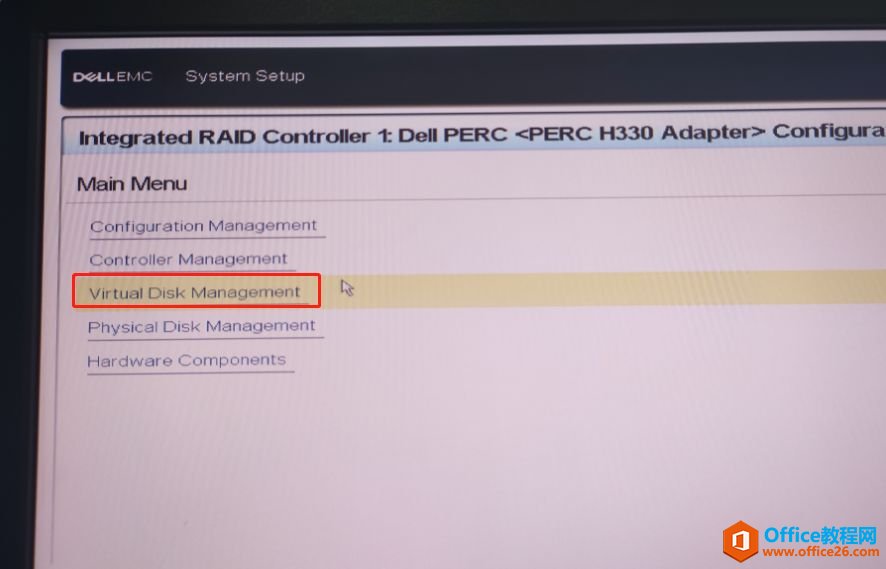

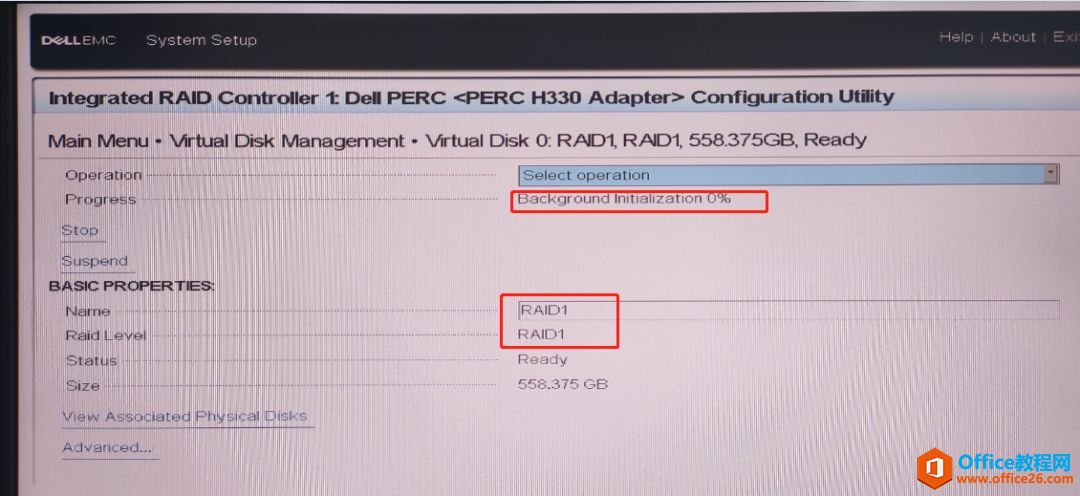

1.点击，查看创建的RAID状态。

?

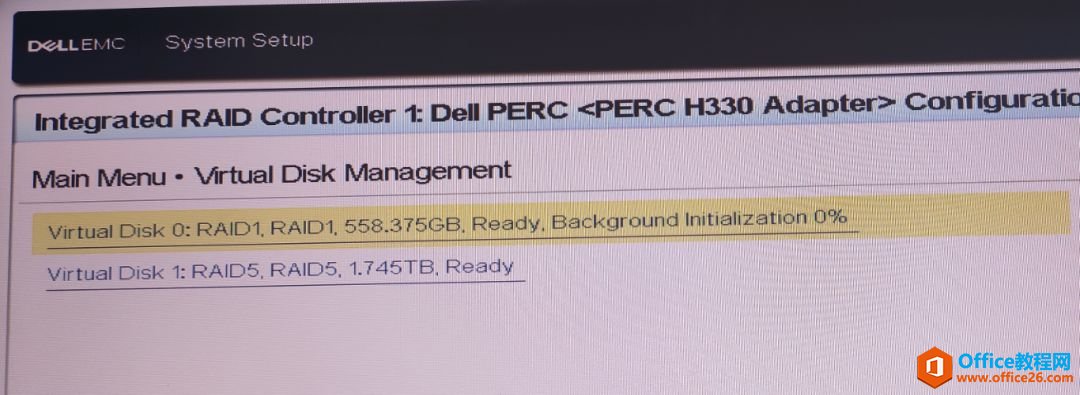

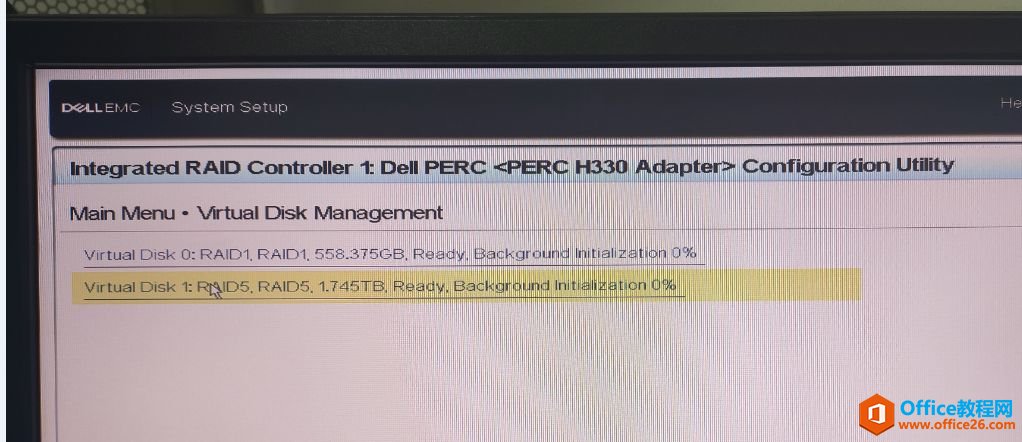

2.可以看到两个RAID，RAID1和RAID5
?

?

?

?

?

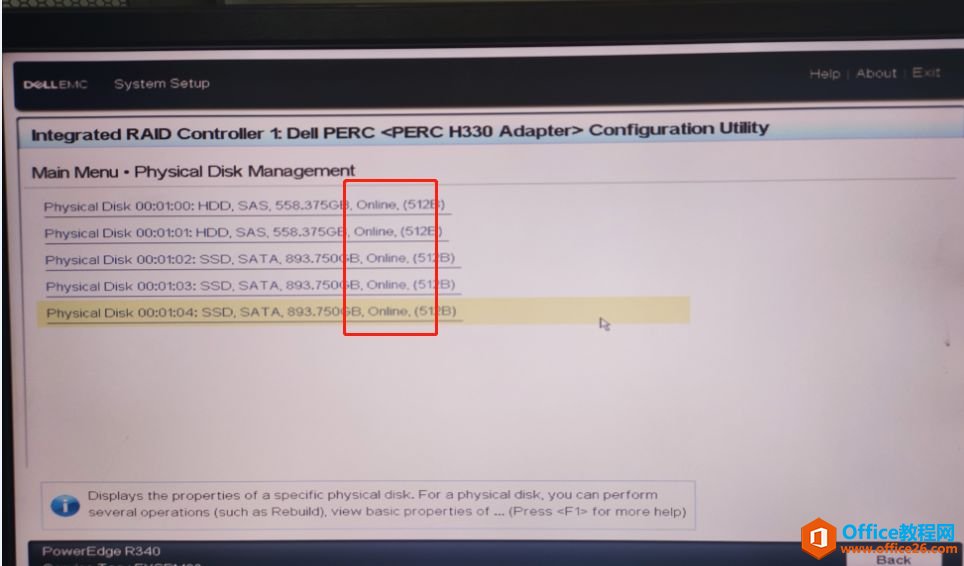

3.在中，可以看到五块硬盘都是Online状态。
?
