CAD里合并多段线的命令快捷键：PE

合并多段线：

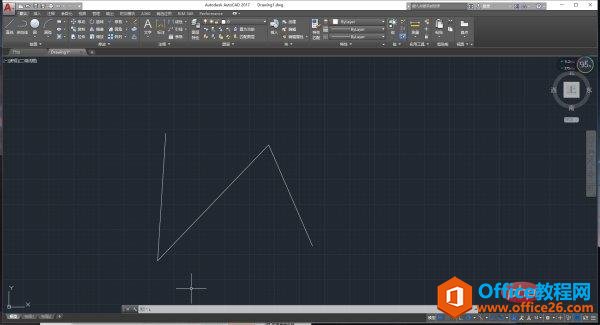

打开”AutoCAD2017“，利用命令“L”先画出几条线段。

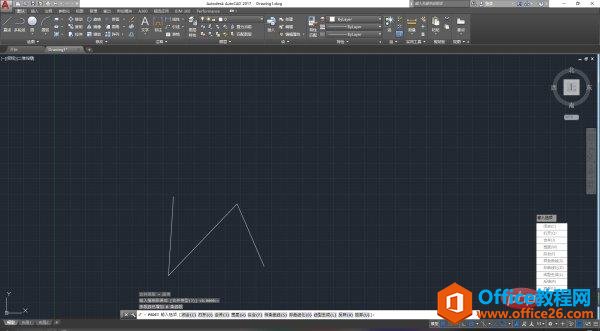

接着输入命令“PE”，按“Enter”键确认，然后会出现“PEDIT 选择多段线或[多条（M）]”，输入”M“，按“Enter”键确认。

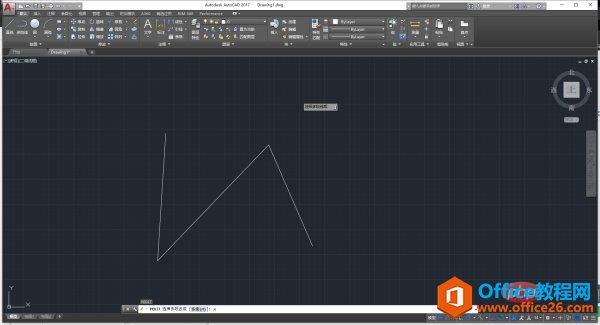

用鼠标选择需要合拼的多段线，按“Enter”键确认，出现“PEDIT 是否将直线、圆弧和样条曲线转换为多段线[是（Y）][否（N）]？ “，按“Enter”键确认，出现以下界面。

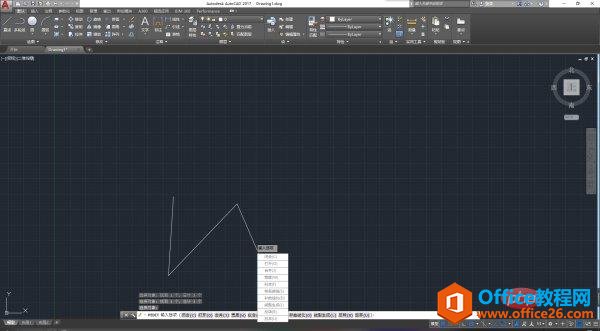

输入“J”，按“Enter”键确认，出现“PEDIT输入模糊距离或[合并类型（J）]<0.0000>”,按“Enter”键确认。


操作完成，多条线段已经合成一个整体，下面是合并多段线的结果。


扩展资料

AutoCAD快捷键：

F1 帮助、F2 文本窗口、F3 对象捕捉、F4 数字化仪、F5 等轴测平面、F6 坐标、F7 栅格、F8 正交、F9 捕捉、F10 极轴、F11 对象捕捉追踪

CTRL+N 新建、CTRL+O 打开、CTRL+C 关闭、CTRL+S 保存、CTRL+A 另存为、CTRL+V 打印预览、CTRL+P 打印、CTRL+D 发送
