Pinming脚手架软件的免费版本是一种建筑施工辅助工具，用于计算各种工程安全网和高空安装组件；众所周知，在实际操作中，脚手架是可以保护工人和行人安全的基础，但是如何科学，规范地建造脚手架一直是的重要课题。每年因事故造成的死亡人数达数百人（2011年为738人，2012年为624人）。实际上，这些是完全可以避免的。 Pinming脚手架软件的破解版符合《建筑结构模板安全技术规范》 JGJ162-200 8、《建筑结构荷载规范》 GB50009-201 2、《混凝土结构设计规范》 GB 50010-2010参照GB GB50666-2011《混凝土结构工程施工规范》，进行合理计算，操作简单易用。广泛用于建筑，广告，市政，交通路桥，矿山等部门；该站点提供了Pinming脚手架软件破解版的免费下载，如果需要，请尝试！

功能

1、产品设计计算依据

《建筑用紧固件式钢管脚手架安全技术规范》 JGJ 130－2011；

2、括号类型

紧固件式钢管脚手架；

3、智能/手动设计支持：多排脚手架（紧固件类型），多排悬臂框架，搁板悬臂框架，钢悬臂支架（外角B）；

4、 Autocad平台支持：AutoCAD 2008 32位，AutoCAD 2012 32/64位，AutoCAD2014 32/64位；

5、成就输出支持：

1）超高棚架识别

2）施工图：框架平面图，连接墙平面图，悬臂主梁平面图，横截面，立面图，节点图；

3）计算表：典型组件的计算表；

4）施工计划：支持内置的标准计划格式；

5）材料统计：钢管，紧固件，脚手架板，脚趾板，防护栏杆，剪刀撑，安全网等；

6、内置结构计算引擎，配合规范参数约束条件，可基于结构模型实现脚手架参数的自动计算，免去了频繁试算和调整的麻烦；

7、该产品采用BIM概念技术构建，并利用其图形技术特征设计了平面图，剖面图和大型图纸的自动生成功能，可以快速输出的总体施工图；

8、材料统计功能可以按地板和结构类别对钢管，安全网，紧固件，型钢等进行计数，并支持自动生成统计表，可以将其导出为Excel格式以供实际应用；

9、支持整个建筑物，整个图层和任何横截面的3D显示，并且内置的3D显示引擎可实现照片级渲染效果，这有助于进行技术说明和详细呈现。

安装方法

1、下载并解压缩，双击“ Pin Ming Scaffolding Engineering Design Software.exe”以运行该程序以开始安装，

2、进入欢迎页面，单击“下一步”按钮，

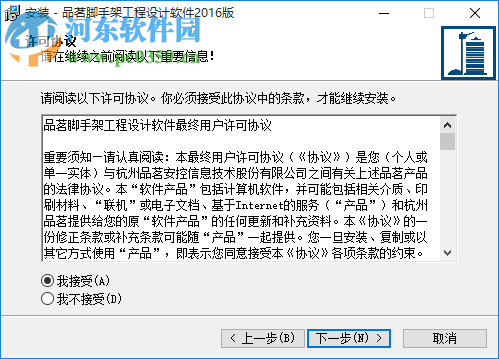

3、单击“我接受”选项以同意软件许可协议，然后单击“下一步”，

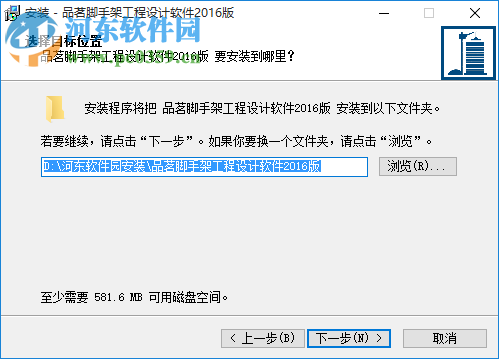

4、指定安装目录，这里是在“ D：河东软件园固定脚手架工程设计软件2016的安装”中安装的示例，然后单击“下一步”，

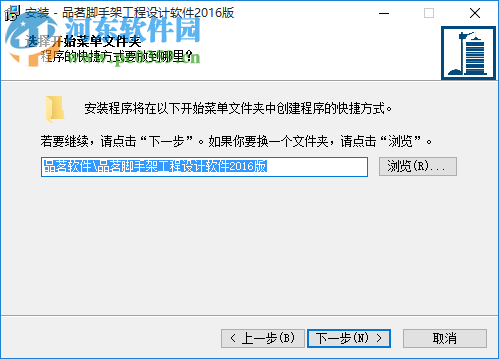

5、默认快捷方式“品名脚手架工程设计软件2016版”存储在目录中，然后单击“下一步”，

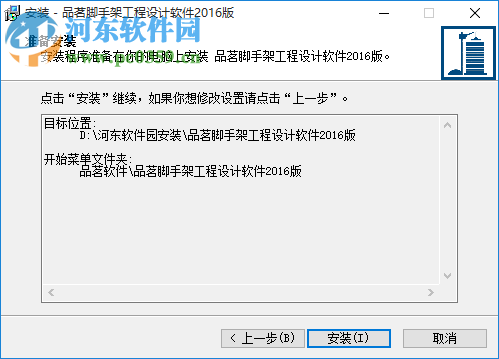

6、配置完所有程序后，单击“安装”按钮，

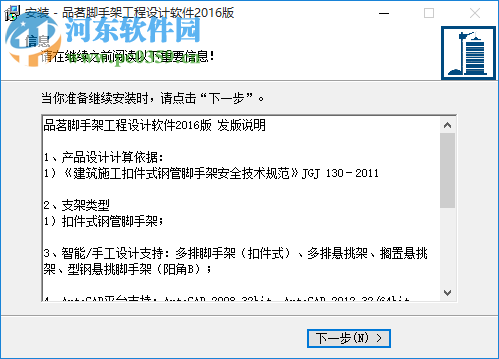

7、在安装过程中阅读软件升级说明，阅读后单击“下一步”，

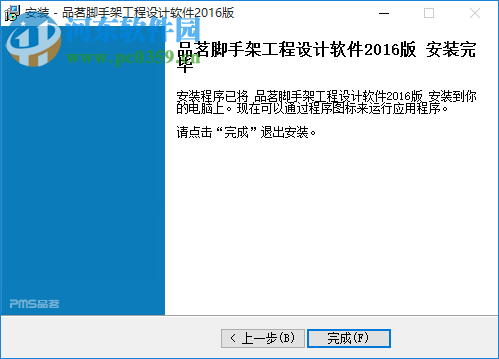

8、出现以下界面时，单击“完成”按钮退出安装向导。

使用方法

脚手架设计

（[1）杆

垂直杆的垂直距离≤1. 5m，水平距离0. 8m，步距1. 8m，内部垂直杆距建筑物0.外部25m。

（[2）水平和水平杠

1）。纵向水平杆应通过对接紧固件连接。如果使用搭接连接，则搭接长度不得小于1M，并用三个旋转紧固件将其固定。

2），应将纵向水平杆设置在垂直杆的内侧，并且其长度不得小于3步。

3）。连接接头应错开排列。两个相邻的纵向水平杆的接头不能同步布置或以相同的跨度布置；水平方向上不同跨度或不同步的两个相邻关节之间的距离应不小于500㎜。

4），从每个关节的中心到最近的主节点的距离不超过纵向跨度的1/3。

5）。必须在主节点上安装水平的水平杆，并用直角紧固件固定，严禁将其卸下。两个直角紧固件在主节点处的中心距离应不大于150mm，并且端部靠墙的外部延伸率A应大于0. 04L且不大于500mm。

6）。根据支撑脚手架的需要，在工作层非主要节点处的水平水平杆应设置为相等的间隔，最大距离应不大于纵向距离的1/2（即750 mm）。 ）。

7），水平水平杆的两端通过直角扣固定在垂直水平杆上。

（[3）清扫器杆

扫杆距离支撑表面200mm，并用垂直杆扣住。

（[4）剪刀支架

从支架的两端和角开始，对角杆与水平地面或地板表面之间的夹角为45°?60°，并应沿高度连续设置剪刀撑。剪刀支撑的对角杆应固定在与旋转紧固件相交的水平水平杆上。斜杆的长度全部为搭接，搭接长度不应小于1M

（[5）脚手架板

1)第一隔离层和施工操作层必须用脚手架板覆盖，以使其紧密，牢固，平坦和稳定，并且间隙不得超过50mm。该项目使用了木制脚手架板。

2)严禁离开探针板。

3)木制脚手架板应放置在水平水平杆上。当脚手架的长度小于2M时，可以用两根水平的水平杆支撑，但脚手架的两端应可靠固定，严禁倾翻。脚手架的铺设采用对接和搭接的方式进行。如果对接接头是平的，则接头处必须有两个水平的水平杆。支架板的外部伸长率应为130-150mm，两个支架板的外部伸长率之和不得超过30mm。搭接时，接头必须支撑在水平横杆上，搭接长度应大于200mm，水平横杆的长度应不小于100mm。

4)在工作层末端的脚手架板的探针长度为150mm，并且该板长的两端应可靠地用支撑杆固定。

（[6）保护设施

1)密网安全网从底部到顶部连续放置在完全封闭的框架外杆内侧。密实的安全网应在框架的安装高度后及时完全悬挂。密集的网状安全网必须经过测试和鉴定，方可使用。

2)在操作层的外侧有两个扶手，高度分别为1. 2M和0. 6M。

（[7）连墙碎片

1、必须使用刚性的连接墙部件（杆）将框架和建筑物绑在一起。

2、该项目采用短钢管连接墙配件，并将短钢管预埋在现浇混凝土外框架的梁，墙和柱中，然后通过紧固件连接到框架

3、墙壁配件的标准地板每层采用两跨度类型，第一层和顶层采用每层设置一跨度。

4、连接墙壁配件中的连接墙壁杆应水平放置。当无法水平安装时，与脚手架相连的一端应对角线连接。

5、结构层的预嵌入连接壁杆沿地板框架的周边排列，水平间距为3. 0M点。使脚手架形成闭合形状。

（[9）工字梁

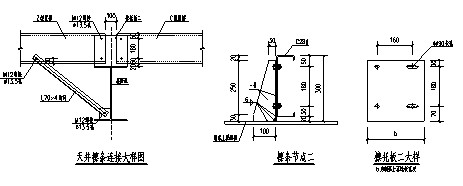

支撑脚手架的主工字梁为I16，需要设置连接梁的连接梁为I14工字梁，主工字梁的纵向间距≤1500，长度为悬臂在每个工字梁的平面布局中都有详细说明。与主体结构有两种连接形式。一种是平放在地板上，锚固长度等于1.悬垂长度的25倍，另一种则焊接到剪力墙或柱上，其焊件埋入深度为100mm。接头梁和主梁焊接牢固。

（1 0）钢丝绳

使用6319钢丝绳，有3种直径的钢丝绳。根据该计划的计算书，主梁通常使用16mm钢丝绳，外角处的主梁使用20mm钢丝绳，其他受力较大的地方则使用2 1. 5mm钢丝绳。一杆一套，钢丝绳的下悬点设置在脚手架的主节点上，上悬点设置在上层的框架梁上。

更新日志

1、支持导出外部脚手架，并且可以导入Pinming 3D施工计划软件，

2、三维动态观察添加了一个旋转的中心球，

3、修改机柜成员的控制故障BUG，

参数分析

①地板单元的计算参数

脚手架基础所在的楼层数：根据实际楼层填写，在地下室顶部使用时填写该参数。

单向板/双向板选择：当板子的长边和短边之比小于2时，将其计算为双向板。当长边和短边的比率大于3时，将其计算为单向板。当长边与短边之比大于2且小于3时，应采用双向板计算。

单向板的计算跨度Lo：根据项目的实际跨度取值，考虑最不利的情况，并取最大跨度进行计算。

单向板计算跨度：根据实际跨度选择数值。当跨度大于五个跨度时，该值由五个跨度确定。

双向板：

单位计算长度B1：根据项目的实际跨度取值，考虑最不利的情况，并以最大跨度进行计算。

单位计算长度Bc：根据项目的实际跨度取值，考虑最不利的情况，并以最大跨度进行计算。

②脚手架架设参数

脚手架方法：在平行于长边和平行于短边之间进行选择。选择计算与短边平行的结比较不利，计算也比较保守。

脚手架立柱与地板a1的长边之间的距离（m）：如果不是边缘平板，则是指到梁中心的距离。

极数N：根据实际极数填写。请注意，软件草图默认为2行。如果不是2行，则草图仍然是2行，需要由用户手动修改。

每个极点转移载荷qk（kN）：该载荷来自落地式脚手架极点检查计算中的极点轴向力。请注意，极点检查中的轴向力是设计值，并且将标准值转换为该值（即，删除了负载系数）。

极点底部垫板的尺寸（m）[a×b]：根据实际尺寸填写； a是指背板的长度与支架的宽度平行，而背板的长度与支架的宽度垂直。

两极的垂直和水平间距（m）[la×lb]：根据框架的实际安装尺寸填写。

③地面支撑参数

在建筑层下设置的支撑架数量：指在脚手架基础所在的地板下设置的支撑架数量。根据实际工作条件填写。

板上活荷载的标准值Qk（kN / m 2)：可以根据“建筑结构荷载代码” GB50009-2012表5. 1.中指定的值填写荷载值] 1。注意：如果您不了解相关规定，请直接按照软件默认值进行操作。

钢筋混凝土自重标准值NG1k（kN / m 3)：荷载值可以基于《建筑结构荷载规范》 GB50009-2012附录A或《模板安全技术规范》 JGJ162-2008否。4. 1填写文章中指定的值注意：如果您不了解相关规定，请直接遵循软件的默认值。

模板和支座的自重的标准值NG2K（kN / m 2)：可以用“建筑模板安全技术规范”第4. 1条中指定的值来填充载荷值。 JGJ162-2008。注意：如果您不了解相关的Prescribe（处方），请直接按照软件默认值进行操作。

④层间支持参数

根据现场实际参数填写；如果您不了解参数的含义，可以参考模板扣件类型的相关参数分析。
