cad转换成pdf

大家都知道cad软件输出的标准文件格式是DWG格式，有时候也输出DXF格式，但是在部分公司或特出要求下我们要把CAD转换转成PDF格式，怎么样才能把CAD转成PDF，下面我们就一起来看下。

由于目前大家常用的cad有好多版本，就对于把cad转换成pdf我们就把cad分成cad2007前的版本，CAD2007到CAD2010版本，cad2011版本，由于cad功能的改进，对于cad转换pdf个阶段版本方法不一样，但整体趋向与越来越方便。

一、低于cad2007版本的cad转换成pdf

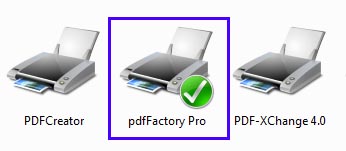

对于低版本的cad转换成pdf文件我们就要借助与其他软件，也就是安装虚拟打印机。在这里我们要安装的是PDF Factory虚拟打印机，按提示正确安装此打印机，我们可以在控制面板--打印机里面看下是否安装正确，如果正确安装则在打印机里面会显示出来，如图所示：

相关教程：Windows XP中如何设置打印机共享

步骤一、打开一个cad文件，然后选择【文件】→【打印】，转到【打印机窗口】，如图所示：

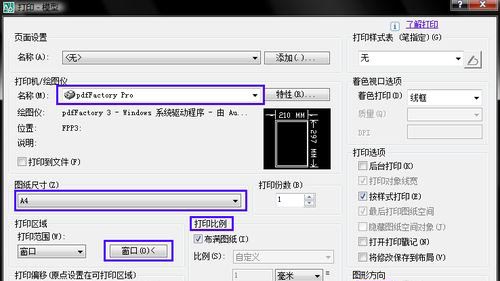

步骤二、在【打印机名称/绘图仪】里面选择【pdfFactory Pro】，在【图纸尺寸】列表框中我们一般选择【A4】，把【打印比例】下方的【布满图纸】勾选中，【打印范围】里面要选择【窗口】，然后点击【窗口】按钮，用十字光标框选择要打印范围，之后会跳出【PDF Factory】的窗口，如图所示：

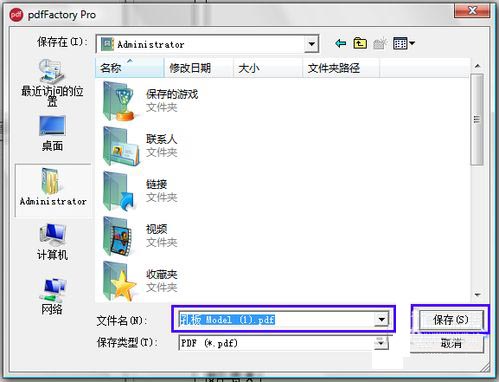

步骤三、选择文件保存的位子（要保证自己以后能找到），并且给文件命名。这个时候我们就可以用adobe reader软件查看PDF格式图形了。

相关教程：Adobe Reader下载安装指南

二、cad2007到cad2010版本cad转换成PDF

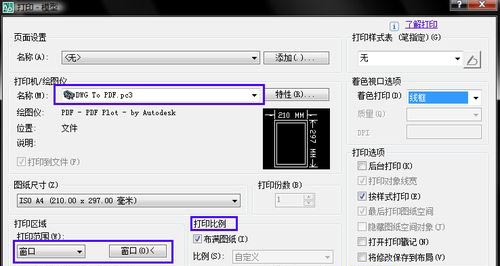

cad2007版本在cad转换pdf功能上比以前的版本都有很高的改进,本身就内置了pdf打印机，打开cad文件，在文件---打印，转到打印窗口，然后再选着打印里里面选择DWG To PDF .pc3打印机，其他参数和2007以前的版本选择一样。

点击确定键后要选择保存路径和保存的文件名称。如果cad内置没有此打印机，那就在文件---绘图仪管理里面添加此打印机。

推荐阅读：打印常见问题

三、最新cad2011版cad转换成pdf

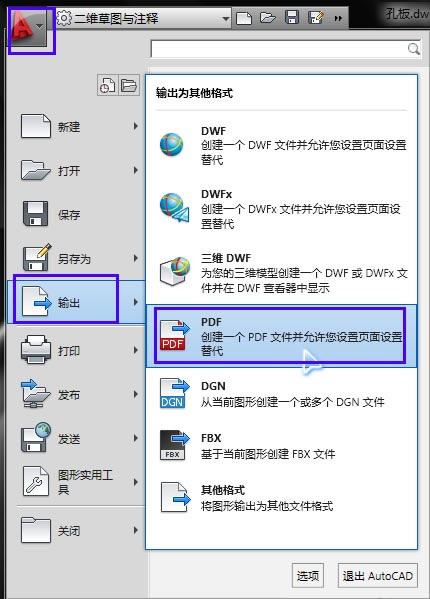

cad2011版本的输出pdf文件就非常方便了，在打开的cad截面中点击文件---输出---PDF如下图。

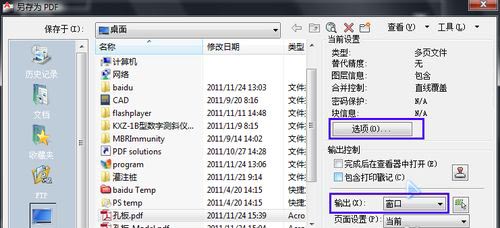

在他弹出的选择界面中要选着图片保存的路径，文件名称，在输出里面选择窗口，然后框选你要打印的图形就可以了。

对于cad转换成pdf也大致就会遇到这么多问题，希望这些方法能对大家有些帮助。
