AutoCAD图文教程：制作双人与多人沙发

昨天给大家关于CAD教程：制作公告板，今天接着来给大家讲解AutoCAD教程：制作双人和多人沙发的教程，这篇教程主要是利用到了长方体的拉伸来制作沙发，下面我们一起来看看CAD实例的具体教程。

一、创建双人沙发模型

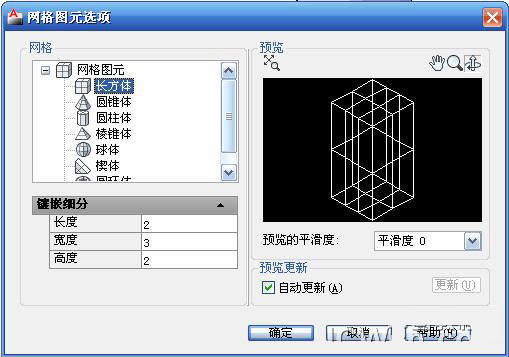

在CAD网格面板中，选择图元中的长方体，然后设置网格数，小编这里设置的参数为：2、3、2。如图所示：

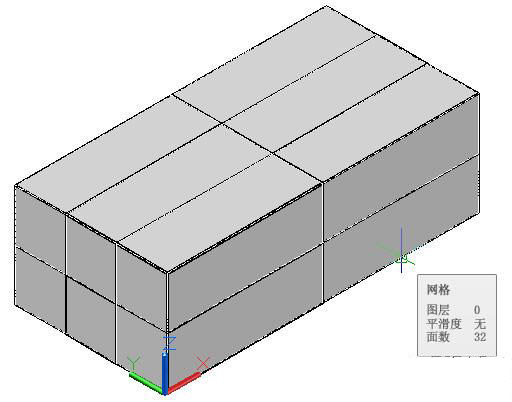

然后利用网格长方体在画布上面画一个长方体，如图所示：

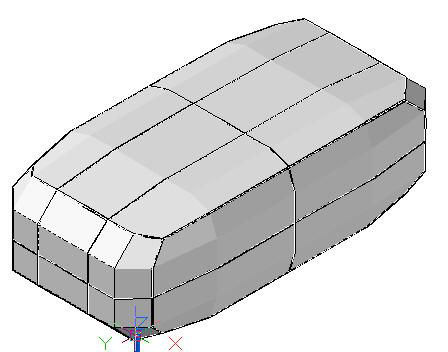

接着在使用提高平滑度功能将网格长方体平滑依次，达到如下效果：

接着我们在拉伸网格的后面两个做为沙发的靠背，如图所示：

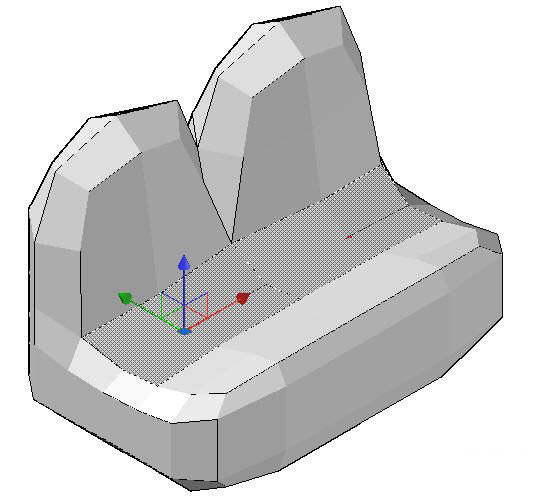

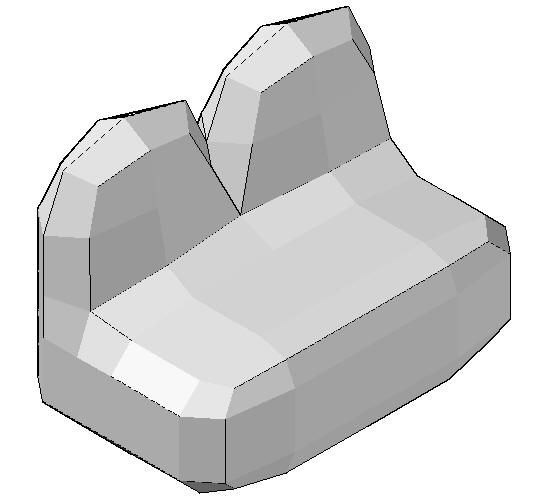

然后将靠背中间的网格线凹下去，利用放缩小构件或者旋转小构件的功能来实现，如图所示：

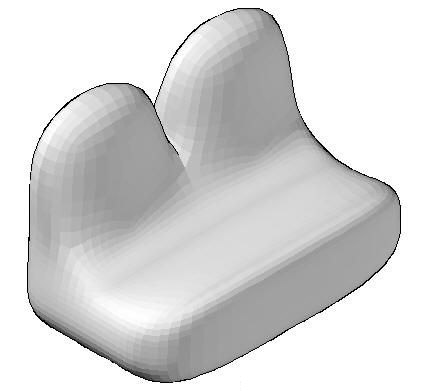

接着我们在利用优化网格命令进行对沙发的处理，如图所示：

然后我们在添加沙发应有的材质即可，如图所示：

二、创建多人沙发模型

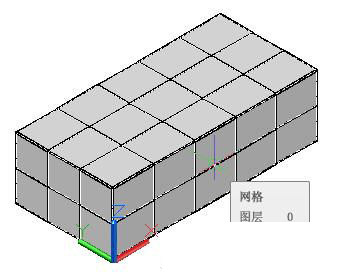

这个其实和创建两个模型差不多，只需要我们将长度设置的长一些即可，这里我们设置沙发的长度为5、3、2。如图所示：

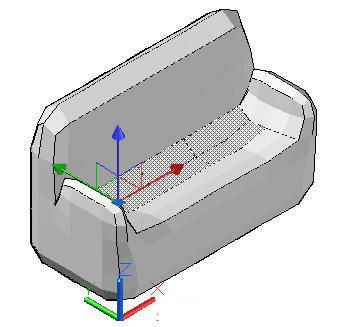

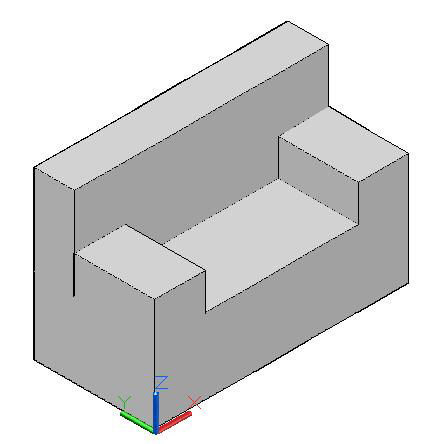

然后我们利用拉伸面工具对沙发的两边和靠背进行调整，如图所示：

接着利用过滤面功能对靠背和两天的扶手进行减薄处理，如图所示：

利用CAD的提高平滑度的功能来将沙发进行一次简单的平滑，达到如下效果：

接着我们利用优化网格命令，将圆滑所有的网格，如图所示：

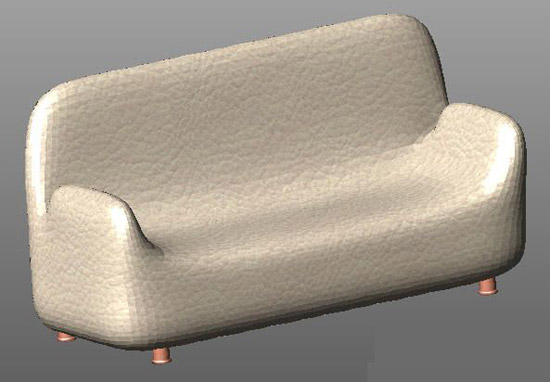

最后，我们在给沙发添加上皮革的材质即可，如果你喜欢别的材质也可以添加别的。

三、将两个模型放在一起进行渲染。

我们将单人沙发和双人沙发放在一起渲染图：

将三个沙发模型放在一起的渲染图，如图所示：

以上就是关于AutoCAD教程：制作双人和多人沙发的教程，希望大家喜欢，更多CAD图文教程请继续浏览本站。
