AutoCAD如何画相切圆

今天本站给大家讲解的是在cad中如何绘制相切圆的案例教程，本教程相对来说还是非常简单的。只要你在我们的cad免费视频教程有一个系统的学习，相信这个相切圆的案例是很容易就做出来了。下面还是进入AutoCAD如何画相切圆的绘制流程。

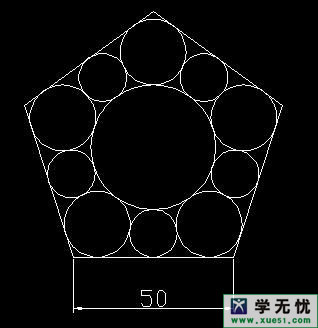

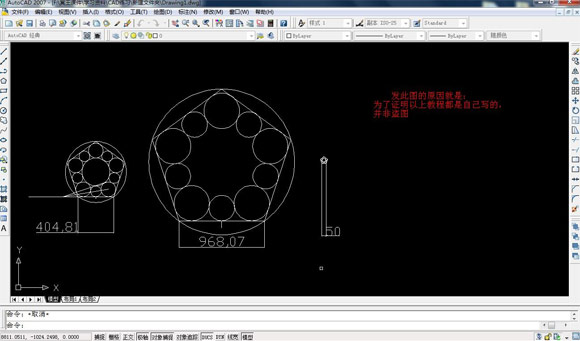

相切圆效果图：

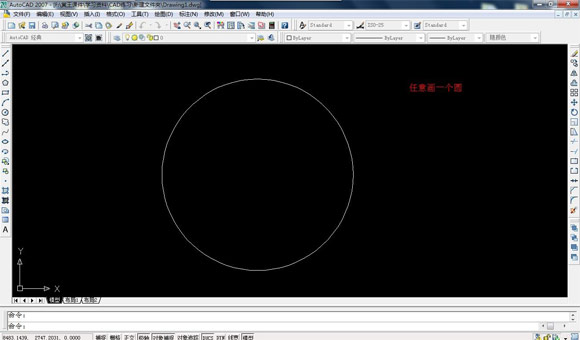

1、绘制一个正圆

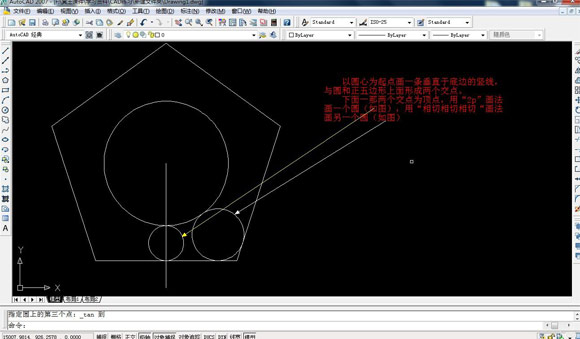

2、以圆心为起点画一条垂直底边的竖线，与圆和正五边形上面形成两个交点。下面一那两个交点为顶点，用“2P”画法话一个圆，在用相切相切相切“的画法画另一个圆。如图所示：

3、利用圆的圆心，任意画一个五边形（这是大概的位置关系），如图所示：

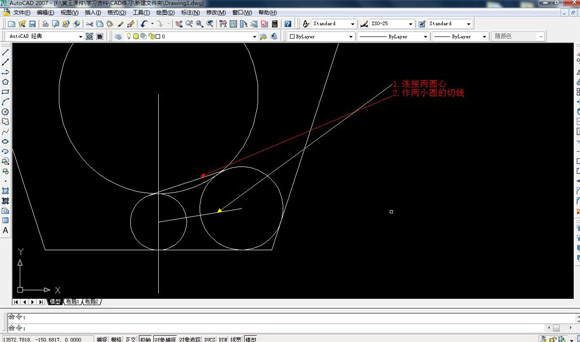

4、连接两个圆心，绘制两个小圆的切线。如图所示：

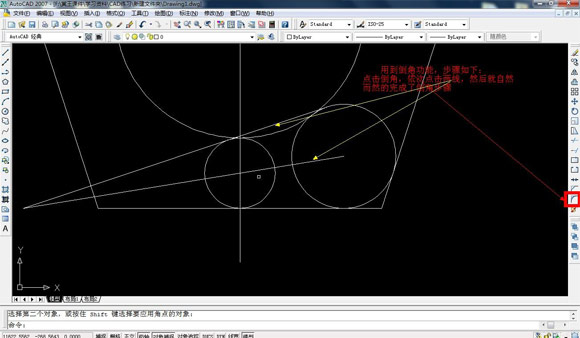

5、用倒角命令对其进行倒角，点击倒角，依次点击两条线，这样完成倒角命令。如图所示：

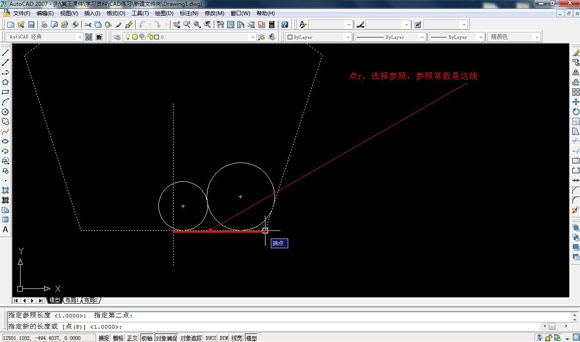

6、点r，选择参照，参照参数是就是下面这条线。

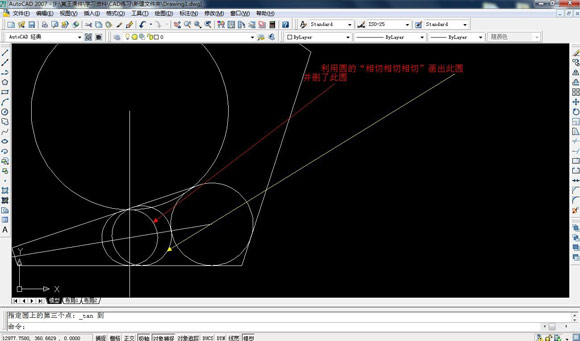

7、利用圆的“相切相切相切”命令画出圆，并且删了这个圆。

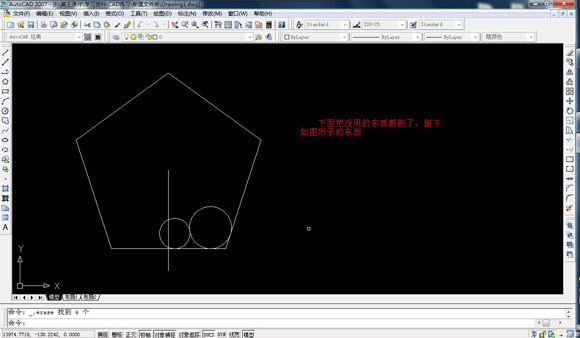

8、下面把没用的东西删了，如图所示：

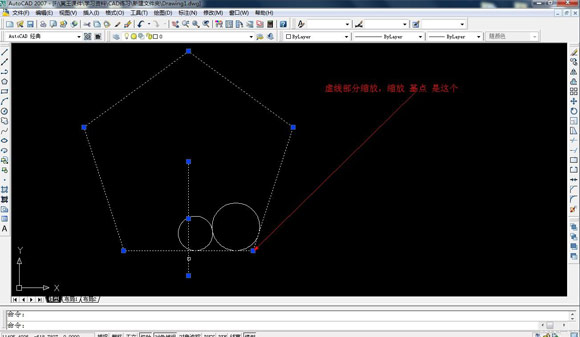

9、虚线部分进缩放，缩放选择五边形右下角的点。如图所示：

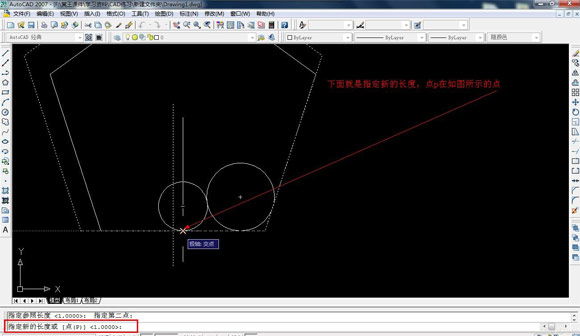

10、下面就是指定新的长度，点p在如图所示的点；

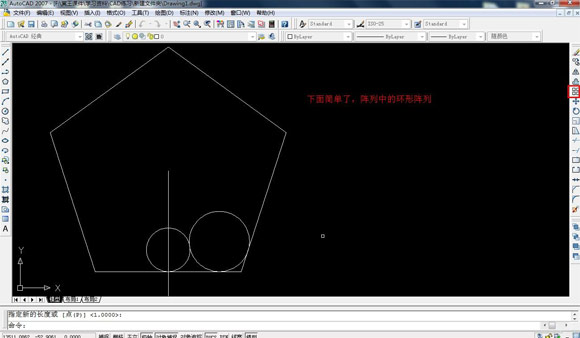

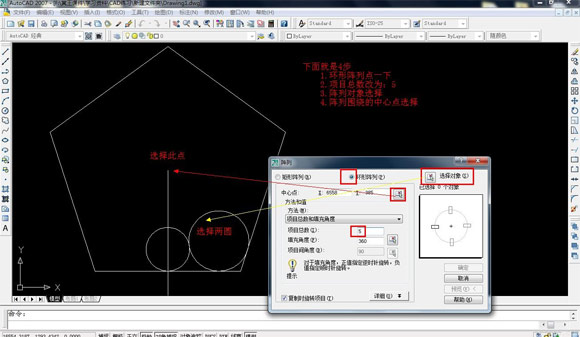

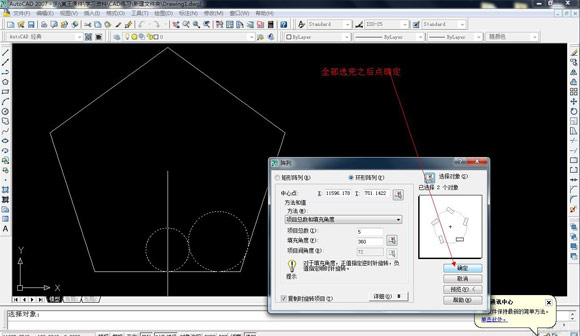

11、执行阵列中的环形阵列。

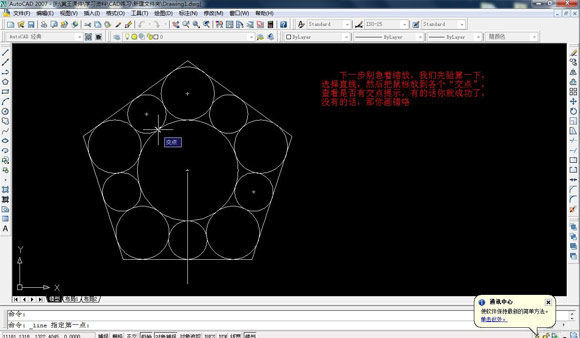

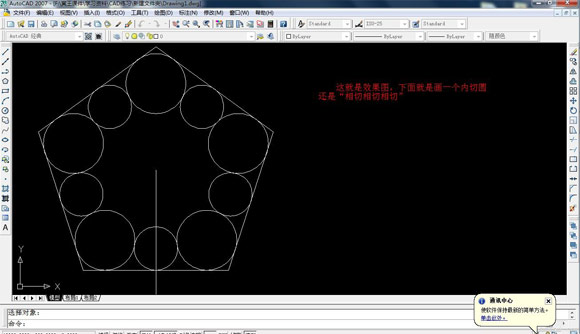

12、先别急着缩放，先计算一下，选择直线，然后把鼠标放到各个“交点”查看是否有交点提示，有的话说明你成功了，没有的话你画错了。

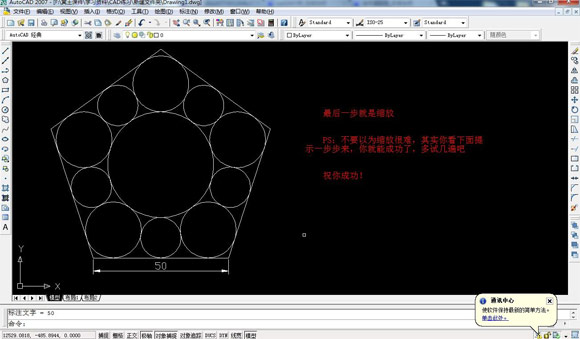

13、现在就缩放了，缩放的具体流程如下：

以上就是通过AutoCAD如何画相切圆的全部操作流程，当中一些细节方面大家需要i注意，希望能帮到你。
