FLASH图文教程：用Flash绘制一个立体的交通牌

案例描述：

本例FLASH教程：用Flash绘制一个立体的交通牌，使用辅助线与及三维中的透视关系，通过本例的学习需要掌握三维图形的绘制方法

学习要点：

基本绘图工具的使用方法，色彩的调节方法，矢量图形的编辑方法。

本例思路：

使用“线条工具”确定支架的辅助线。
使用“线条工具”根据辅助线绘制出支架
使用“矩形工具”和“线条工具”绘制出梯板。
使用“颜料桶工具”对图形进行着色处理。
使用“线条工具”绘制出斑马线。
使用复制和变形功能制作出影子效果。

步骤一、添加光影效果

1、启动Flash CS4,新建一个空白文档，牌子的视角应该是右侧面45°左右。将“图层1”更名为“辅助线层”图层，然后使用“线条工具”绘制出如图所示的辅助线。

2、同样使用“线条工具”绘制出交通牌张开的夹角，如图所示。

步骤二、绘制支架

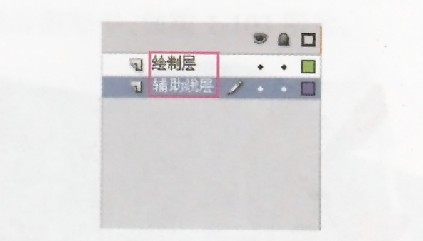

1、单击“新建图层”按钮，新建一个“绘制层”图层，然后将“辅助线层”图层拖曳到“绘制层”的下一层，如图所示。

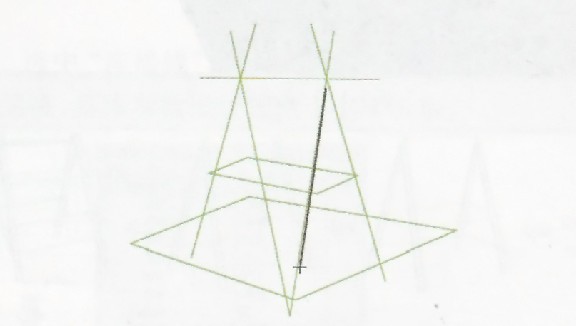

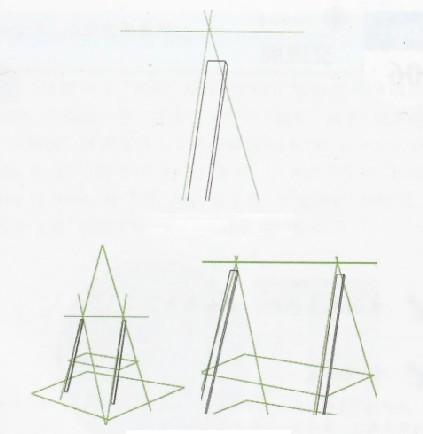

2、选择“绘制层”，单击“工具箱，，中的“线条工具”按钮，然后沿着辅助线的架构绘制支架线条，如图所示。

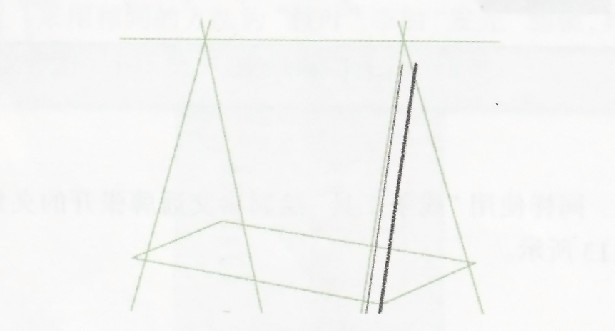

3、选中上一步绘制的线条，然后按Ctrl+D组合键原样复制一条线条，再调整好其位置，如图所示。

4、采用相同的方法绘制出木块的线条，如图所示。

5、单击“工具箱”中的“线条工具”按钮、，然后绘制出背面的支架木块，如图所示。

步骤三、绘制梯形

1、绘制背面的木板。在不选中任何图形的情况下按Ctrl+G组合键新建一个空组合，然后使用“矩形工具”绘制一个矩形，再使用“任意变形工具”将其调整成如图所示的效果：

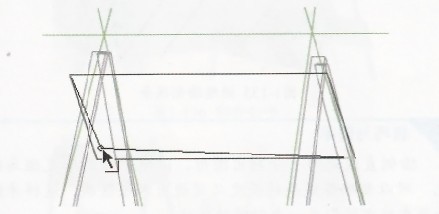

2、使用“选择工具’’对矩形再次进行调整，使其与辅助线保持在同一视角，如图所示。

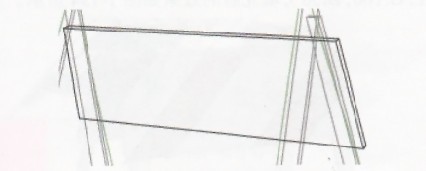

3、使用“线条工具”绘制出木块的厚度线，如图所示。

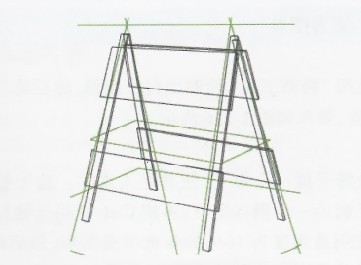

4、采用同样的方法绘制出背面下方的木块轮廓线，如图所示。

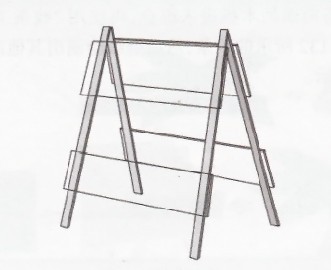

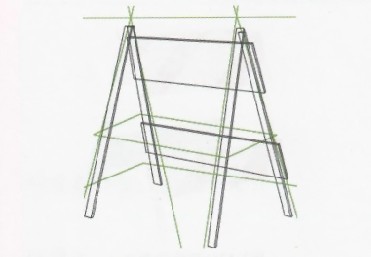

5、按CtrI+G组合键新建一个空组合，然后采用相同的方法绘制出正面木块的轮廓线，如图所示。

步骤四、着色图形

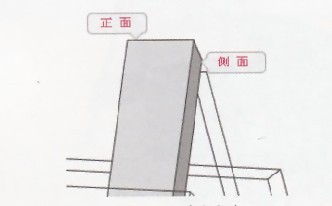

1、对前面的支架进行着色。着色的区域分为正面和侧面两部分，正面填充色为(R：234，G：235，B：236)，背面填充色为(R：178，G：181，B：183)，效果如图所示。

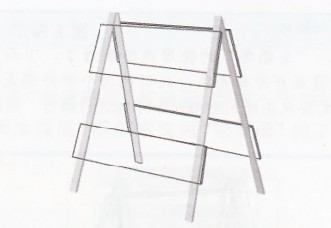

2、对后面的支架进行着色。正面填充颜色为(R：207G：208，B：210)，侧面填充颜色为(R：179，G：181，B：183)，效果如图所示，然后删除支架的轮廓线，效果如图所示：

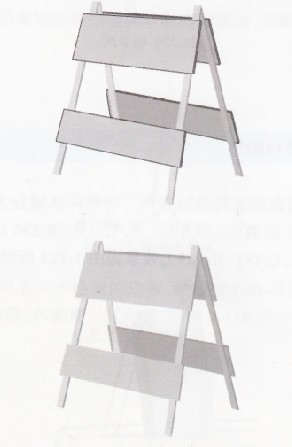

 3、填充4个木块的颜色，正面木块的填充颜色为(R：179，G：181，B：183)，背面木块的填充颜色为(R：173，G：175，B：177)，效果如图所示，然后删除轮廓线，效果如图所示。

步骤五、绘制斑马线

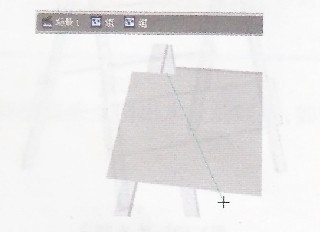

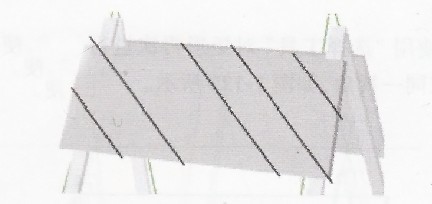

1、双击前面的木板进入组合，再使用“线条工具”绘制一条如图所示的线条，然后继续绘制出其他的线条，如图所示。

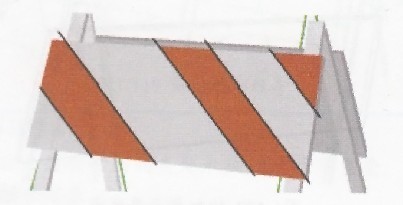

2、选择封闭区域，然后设置“颜料桶工具，，的颜色为(R：221，G：106，B：38)，填充后的效果如图所示。

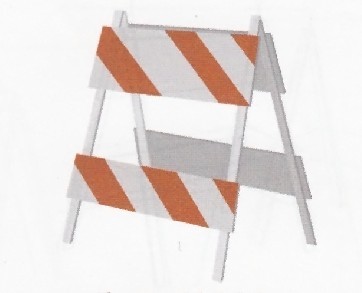

3、采用相同的方法绘制出下面的斑马纹，然后删除轮廓线，效果如图所示。

步骤六、完善图形

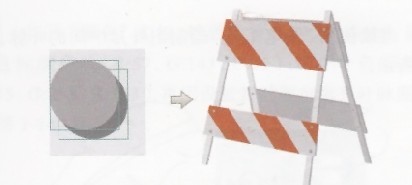

1、使用“椭圆工具”绘制出钉子图形，然后将其放置在相应的位置，效果如图所示。

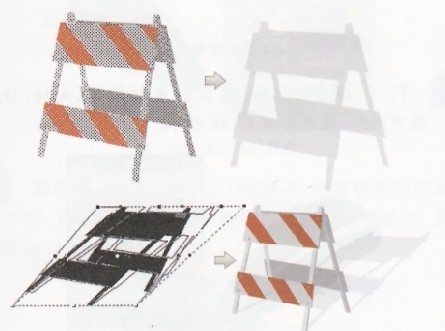

2、给牌子做一个影子，使其更为真实。选中整个交通牌，然后复制出一个副本图形，再按Ctrl+B组合键打散所有
组合，再使用透明度为10％的灰色填充图形，最后用“任意变形工具”将其调整成影子的样式，如图所示。

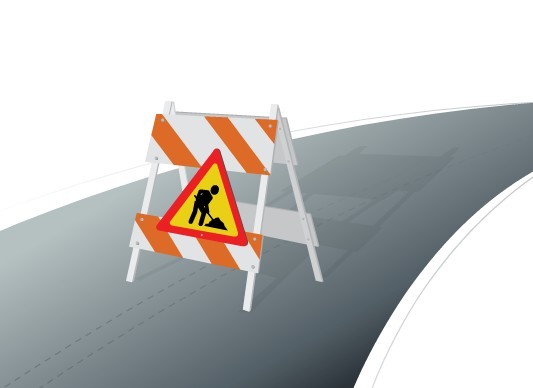

3、为交通牌添加一个标志，然后绘制出公路，最终效果如图：

如果你对本篇用Flash绘制一个立体的交通牌教程感兴趣欢迎下载源码进行学习研究

用Flash绘制一个立体的交通牌教程源码下载
