cdr绘画国旗平面图的具体设置流程

一部分用户想要在cdr中绘画出国旗平面图，你们知道怎么操作的吗?下文就为你们带来了cdr绘画国旗平面图的具体操作流程。

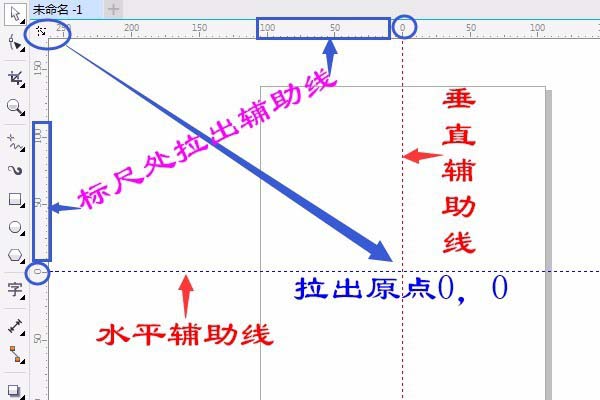

首先我们打开cdr软件，在标尺处拉出辅助线，鼠标移至如图处按住鼠标拖动至辅助线相交处，位置：X:0，Y:0。

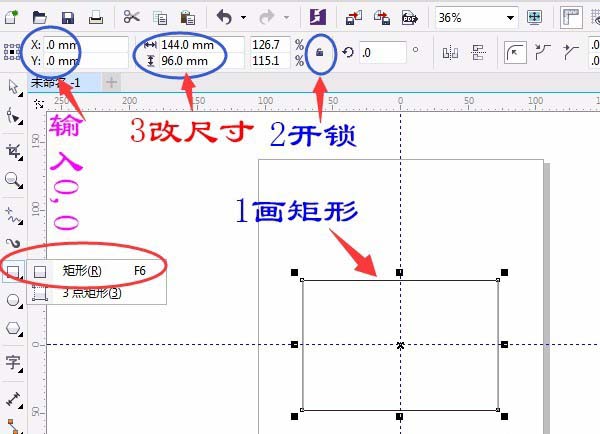

然后我们用“矩形”工具画矩形，属性栏中调整大小：144厘米×96厘米，位置：X:0，Y:0。如图设置：

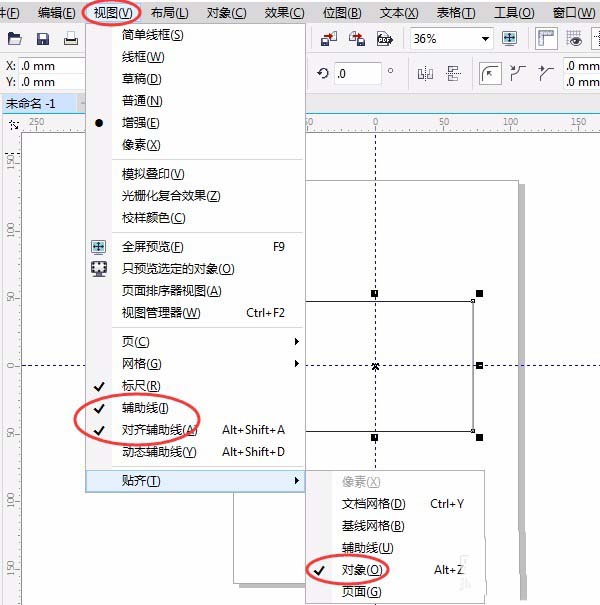

接着单击“视图”菜单→选对齐辅助线和贴齐→对象，前面打√已选定。如图：

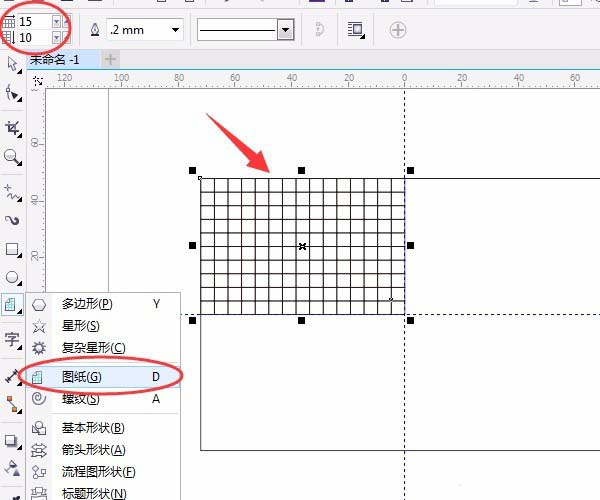

再单击用“图纸”工具绘制一个15×10的网络，属性栏中输入15×10。如图设置画出图纸，矩形的四分之一。如图：

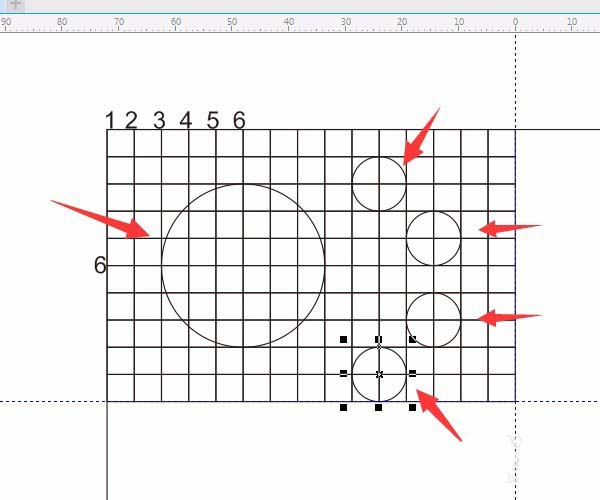

这时候在图纸6行和6列相交处用椭圆按Shift+Ctrl画出正圆和再画一个小圆，并复制多三个小圆。如图：

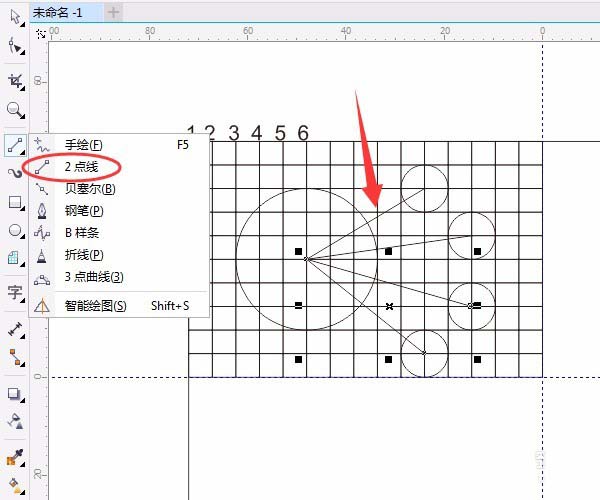

我们接着单击用“2点线工具”画线两点线，如图所示：

单击用“星形工具”按Shift+Ctrl在圆心处开始拖动画出五角星和小五角星如图：

按空格键用“选择工具”选定并按Delete删除图纸，小圆，旋转小五角星，其中一角对准线。如图：

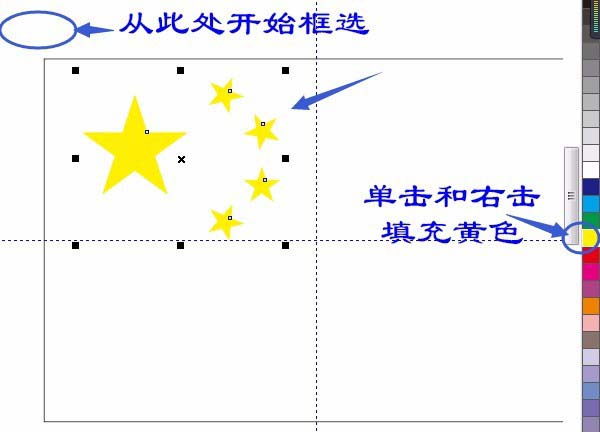

然后删除大圆、线段，在矩形外开始框选所有五角星单击和右击填充黄色，如图：

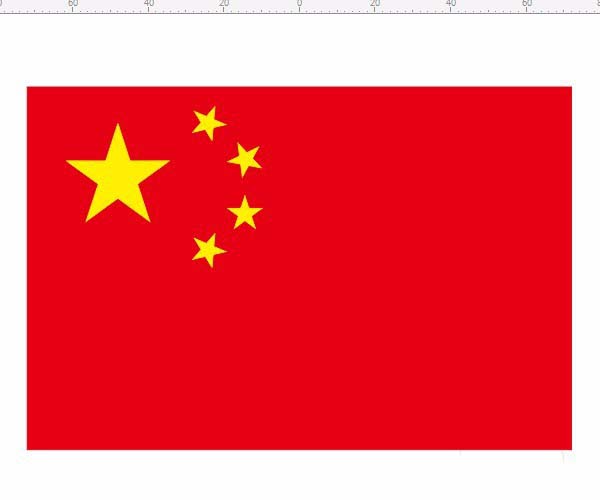

最后我们按空格键或单击用“选择工具”，单击辅助线变红色时删除和字，单击选定矩形，单击右击红色。完成操作。如图：

根据上文为你们讲述的cdr绘画国旗平面图的具体操作流程，你们应该都学会了吧!
