AutoCAD2016设置A3纸张图形界限的具体设置步骤

你们的工作中是不是也在使用AutoCAD2016软件呢?那么你们知道AutoCAD2016是如何设置A3纸张图形界限的吗?下面这篇文章就带来了AutoCAD2016设置A3纸张图形界限的具体操作步骤。

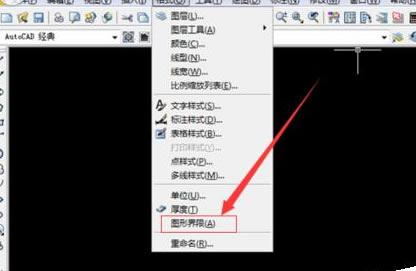

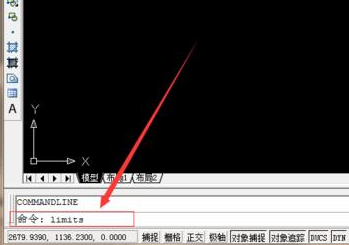

我们先打开AutoCAD2016软件进入绘图页面后，我们在下面命令栏里输入英文limits后按回车键或者点击上面的工具栏格式→图形界限，如图：

这时命令栏里会出现重新设置模型空间界限的说明，在下面的原坐标为(0.000,0.000)。看到这里我们直接按回车键就好。

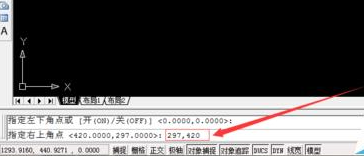

这时按了回车键后，这时命令栏里出现指定左下角点(0.000,0.000)，指定右上角点(420.0000,297.0000)。小编我打算设置成A3纸的大小，就在命令栏里输入(297,420)数字。如图：

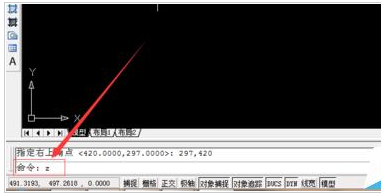

我们输入A3纸的尺寸(297,420)数字后，我们再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。如图：

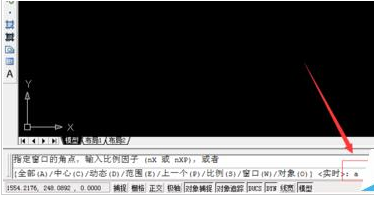

我们再在下面的命令栏处输入英文字母a，意思指全部。然后再按Enter回车键。如下图所示：

这时命令栏里会出现正在重生成模型7个字，说明A3纸大小的图形界限设置完成。如下图所示：

注意事项：

CAD版本虽然很多，但是设置图形界限的方法是一样的。

相信你们看完了以上讲述的AutoCAD2016设置A3纸张图形界限的具体操作步骤，你们应该都学会了吧!
