Eplan插入接触器线圈与触点映像的详细步骤

Eplan插入接触器线圈与触点映像的详细步骤

更新时间:2023-06-08 文章作者:未知 信息来源:网络 阅读次数:

本站电脑知识提供应用软件知识,计算机网络软件知识,计算机系统工具知识,电脑配置知识,电脑故障排除和电脑常识大全,帮助您更好的学习电脑!不为别的,只因有共同的爱好,为软件和互联网发展出一分力!

  提到Eplan这款软件,相信有的伙伴们还不太熟悉。今天小编就普及一下Eplan插入接触器线圈和触点映像的详细步骤,下面就一起来看一看吧,去了解了解,相信可以帮助到大家的。

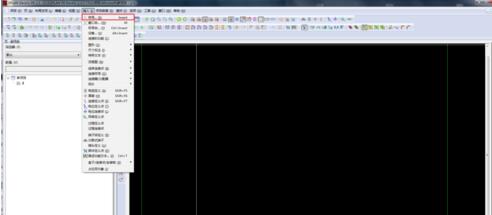

  首先选择插入>符号菜单项。打开符号选择对话框。

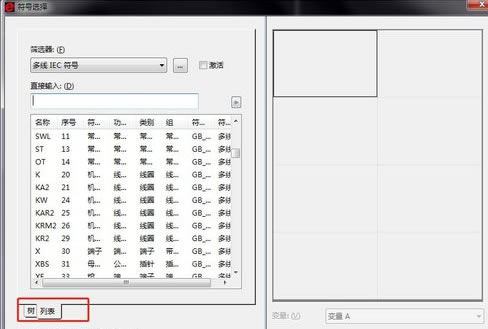

  选择符号选择对话框中的列表选项卡。若还未执行,请激活筛选器多线IEC符号。

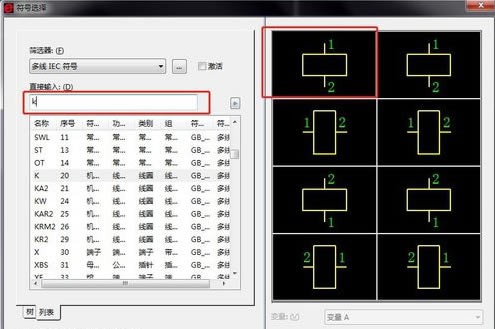

  在直接输入文本中输入K,在此列表中选择K线圈,并单击【确定】。符号附在鼠标指针上,并可定位在图形编辑器里。


  将此线圈定位在原理图里,并用鼠标左键单击。打开属性(组件符号):常规设备对话框。在属性对话框中切换到线圈选项卡。请在显示设备标识文本框中输-K1,导入预定义的连接点代号A1¶A2,单击[确定]。然后选择弹出菜单》取消操作,结束操作。

  使用与原理图第一页主回路常开触点相同的线圈的显示设备标识,Eplan会自动生成一个触点映像。此触点映像包括连接点代号、符号和线圈关联参考触点的原理图位置,并显示在线圈下方。

  快来学习学习Eplan插入接触器线圈和触点映像的详细步骤吧,一定会帮到大家的。
