Inventor镜像工具使用图文教程分享

　　Inventor镜像工具如何使用呢？本文就重点介绍了Inventor镜像工具使用操作内容，还不了解的朋友就跟着小编学习一下吧，希望对你们有所帮助。

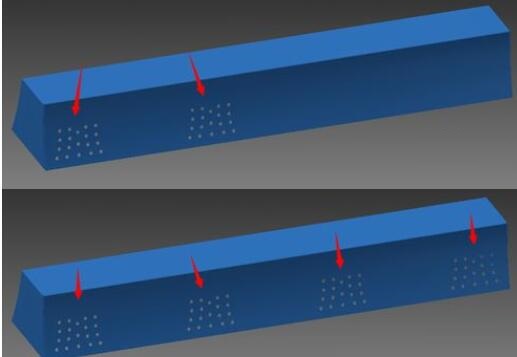

　　如图，要把左边的许多孔，镜像到右边去。

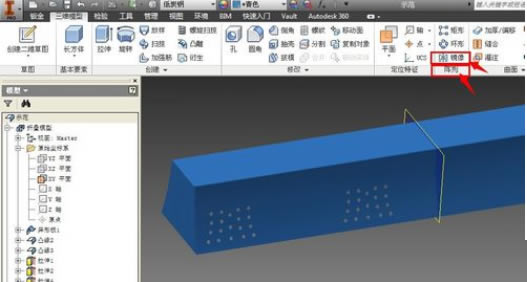

　　在“阵列”标签里，找到“镜像”工具，点击，弹出镜像对话框。

　　若想镜像特征，那么选第一项，在绘图区选择孔，若在绘图区不方便拾取，可借助“模型”栏来拾取。

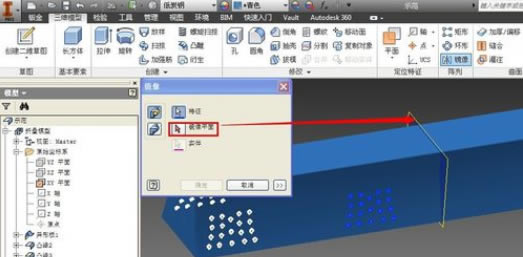

　　拾取孔特征后，点击“镜像平面”箭头，再点击中间用来镜像的黄色平面。镜像特征完成。

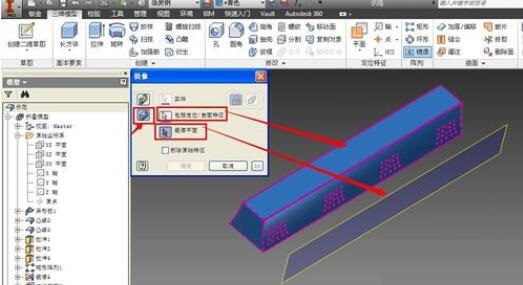

　　若想镜像整个实体，那么选择第二项“镜像实体”，拾取整个实体后，再点击“镜像平面”，拾取黄色的平面作为镜像平面。

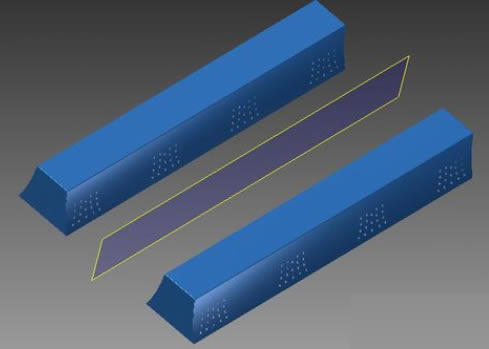

　　镜像实体完成，效果如图。

　　以上这里为各位分享了Inventor镜像工具使用教程。有需要的朋友赶快来看看本篇文章吧。
