Revit设置视图样板的设置步骤介绍

　　最近有不少刚入手Revit软件的朋友们，在使用的时候并不熟悉其中是怎么样设计视图样板的?以下这篇文章内容就为在座的用户们讲解了Revit设置视图样板的操作步骤介绍，感兴趣的伙伴们快去下文看看吧!

　　首先，打开任意项目文件，单击“项目浏览器”对话框当中的“2F”，切换到“2F”平面视图，在“视图”选项卡下，“图形”面板中单击“视图样板”下拉表，选择“从当前视图创建样板”，如图所示：

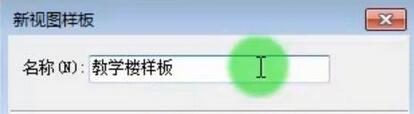

　　在弹出“新视图样板”对话框中的“名称”命名为“教学楼样板”，如图所示：

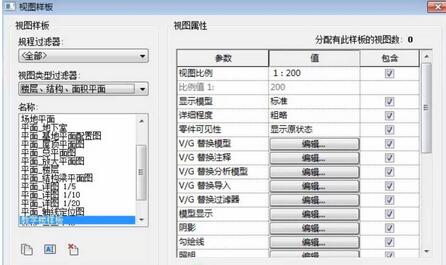

　　单击“确定”，弹出“视图样板”对话框，勾选 “视图属性”面板全部，单击“确定”，如图所示：

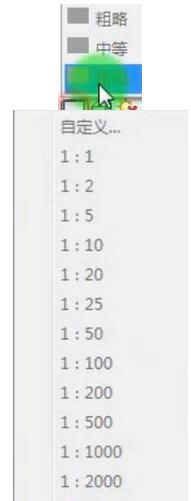

　　在视图控制栏中将“详细程度”设置为“精细”，“视觉样式”设置为“着色”，如图所示：

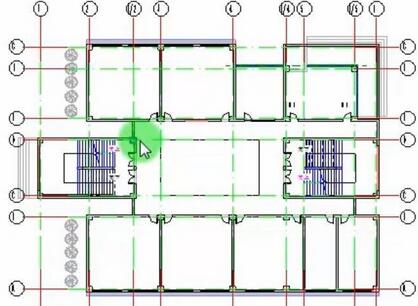

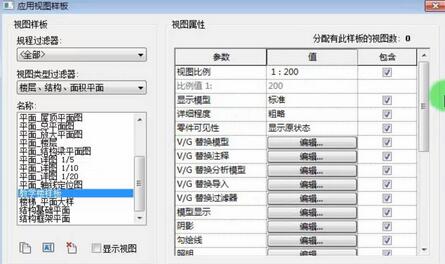

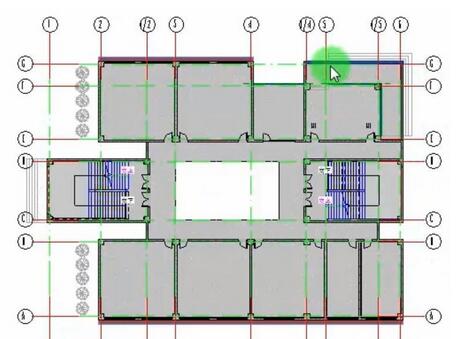

　　在“视图”选项卡下，“图形”面板中单击“视图样板”下拉表，点击“将样板属性应用于当前视图”，在弹出的“应用视图样板”选择“教学楼样板”，单击“确定”，可以看到如图4.4-3、4.4-4所示的结果。

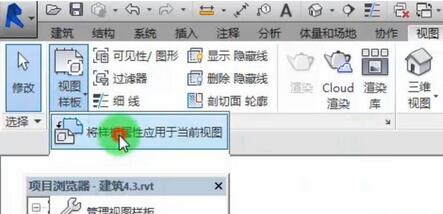

　　现在“2F”使用的是指定的“教学楼样板”，同样可以为“3F”指定视图样板，单击“项目浏览器”下的“3F”，切换到“3F”平面视图，用同样方式，点击“视图”选项卡>“图形”面板，单击“视图样板”下拉表，选择“将样标属性应用于当前视图”，如图所示：

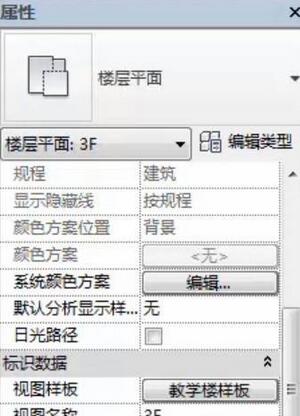

　　在弹出的“应用视图样板”对话框中选择“教学楼样板”，单击“确定”，以为“3F”指定样板，在单击“属性栏”对话框中单击“视图样板”，如图所示：

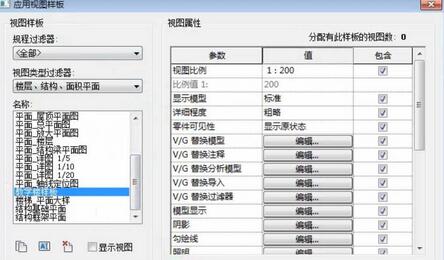

　　在弹出的“应用视图样板”对话框，选择“教学楼样板”，单击“确定”，如图所示：

　　如果要对“视图控制样板”进行修改的话，在“视图控制栏”中修改时可看到“视图比例”、“详细程度”、“视觉样式”都成灰显状态，这是因为将视图样板指定为“3F”样板

　　其实设置视图样板是比较简单的，只要多多练习，是可以加深自己的知识。

　　根据上文所描述的Revit设置视图样板的操作步骤介绍，你们是不是都学会了呀!
