Matlab绘制子图subplot使用设置详细说明

　　一些朋友还不太了解Matlab绘制子图subplot使用操作，而小编今天就分享了Matlab绘制子图subplot使用操作内容，感兴趣的朋友一起来学习一下吧！

　　情况1：子象限中的子图

　　subplot的功能：

　　子图将当前数字划分为按行编号的矩形窗格。 每个窗格都包含一个轴对象，您可以使用轴属性来操作它们。 随后的图被输出到当前窗格。

　　h =subplot(m，n，p)

　　m 代表行

　　n 代表列

　　p 代表的这个图形画在第几行、第几列。

　　subplot的使用方法：

　　h =subplot(m，n，p)

　　将数字窗口分成m×n的网格，

　　并在当前图的第p个位置创建一个轴对象，并返回轴句柄。

　　坐标轴沿着图形窗口的第一行，然后是第二行等。

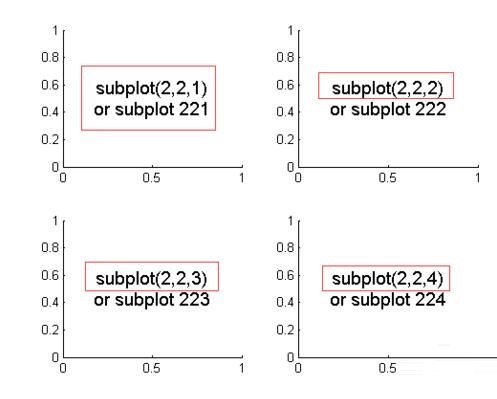

　　例如 subplot(2,2,1)

　　表示一个2行2列的画布上，你用第一行第一列画图。

　　例如：复制一下程序到Matlab窗口

　　figure

　　t=0:0.001:1;

　　y1=sin(10*t);

　　y2=sin(15*t);

　　y3=sin(20*t);

　　y4=sin(25*t);

　　subplot(2,2,1)

　　plot(t,y1,'--r*','linewidth',2,'markersize',5)

　　text(.5,.5,{'subplot(2,2,1)'},...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,2)

　　plot(t,y2,'--b*','linewidth',2,'markersize',5)

　　text(.5,.5,{'subplot(2,2,2)'},...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,3)

　　plot(t,y2,'--b*','linewidth',2,'markersize',5)

　　text(.5,.5,{'subplot(2,2,3)'},...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,4)

　　plot(t,y2,'--r*','linewidth',2,'markersize',5)

　　text(.5,.5,{'subplot(2,2,4)'},...

　　'FontSize',14,'HorizontalAlignment','center')

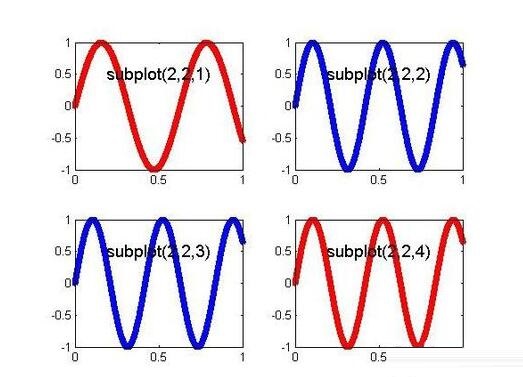

　　程序编译结果如图所示

　　情况2：不对称的子图

　　以下组合产生子图的不对称排列。如图所示

　　subplot(2,2,[1 3])

　　text(.5,.5,'subplot(2,2,[1 3])',...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,2)

　　text(.5,.5,'subplot(2,2,2)',...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,4)

　　text(.5,.5,'subplot(2,2,4)',...

　　'FontSize',14,'HorizontalAlignment','center')

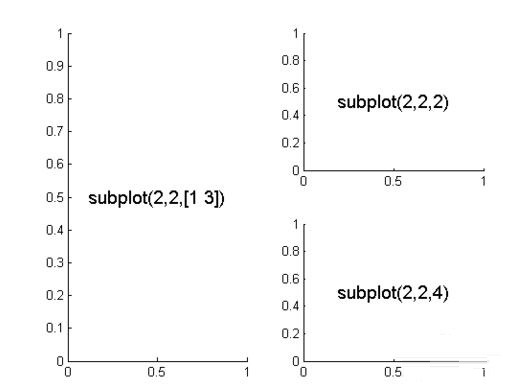

　　程序编译结果如图所示

　　例如：复制一下程序到Matlab窗口

　　figure

　　t=0:0.001:1;

　　y1=sin(10*t);

　　y2=sin(15*t);

　　y3=sin(20*t);

　　y4=sin(25*t);

　　subplot(2,2,[1 3])

　　plot(t,y1,'--r*','linewidth',2,'markersize',5)

　　subplot(2,2,2)

　　plot(t,y2,'--b*','linewidth',2,'markersize',5)

　　subplot(2,2,4)

　　plot(t,y2,'--r*','linewidth',2,'markersize',5)

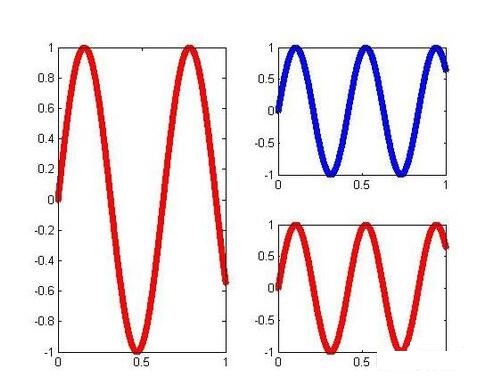

　　程序编译结果如图所示

　　以下组合产生子图的不对称排列。如图所示

　　subplot(2,2,1:2)

　　text(.5,.5,'subplot(2,2,1:2)',...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,3)

　　text(.5,.5,'subplot(2,2,3)',...

　　'FontSize',14,'HorizontalAlignment','center')

　　subplot(2,2,4)

　　text(.5,.5,'subplot(2,2,4)',...

　　'FontSize',14,'HorizontalAlignment','center')

　　程序编译结果如图所示

　　例如：复制一下程序到matlab窗口

　　figure

　　t=0:0.001:1;

　　y1=sin(10*t);

　　y2=sin(15*t);

　　y3=sin(20*t);

　　y4=sin(25*t);

　　subplot(2,2,[1 2])

　　plot(t,y1,'--r*','linewidth',2,'markersize',5)

　　subplot(2,2,3)

　　plot(t,y2,'--b*','linewidth',2,'markersize',5)

　　subplot(2,2,4)

　　plot(t,y2,'--r*','linewidth',2,'markersize',5)

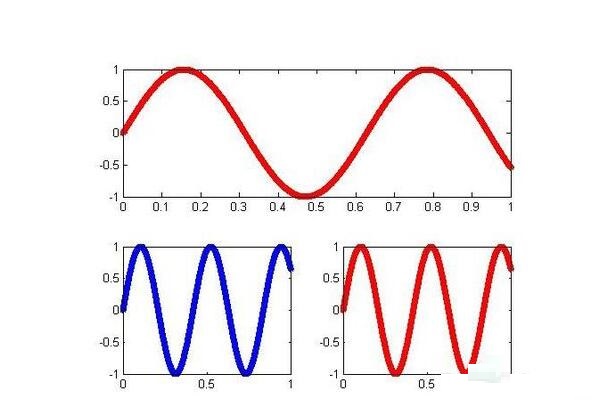

　　程序编译结果如图所示

　　上面就是小编为大家讲解的Matlab绘制子图subplot使用操作内容，一起来学习学习吧。相信是可以帮助到一些新用户的。
