solidworks两个圆柱之间如何测量距离-sw测量命令的用法

      小伙伴们你们知道solidworks两个圆柱之间怎么测量距离呢?今天小编很乐意与大家分享sw测量命令的用法技巧，感兴趣的可以来了解了解哦。

      第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面;

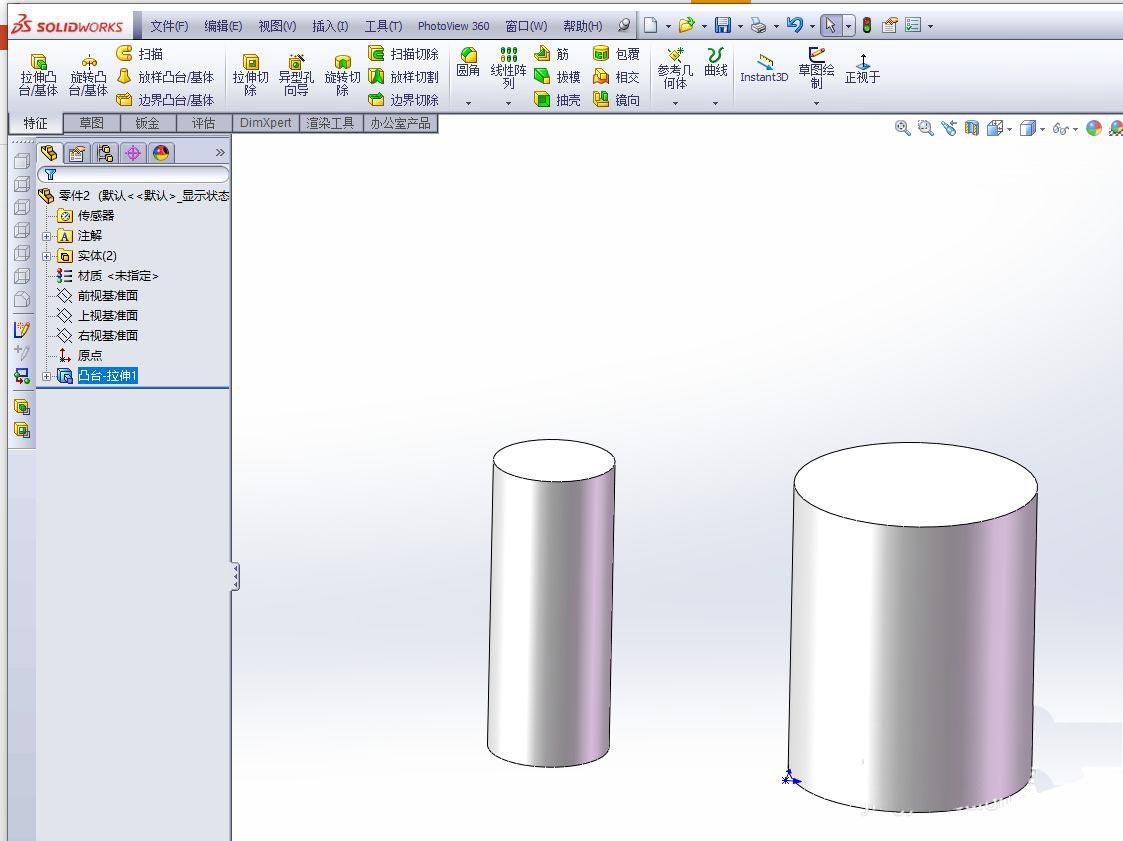

      第二步，利用草图工具-圆，绘制两个圆形，半径分别为10mm,20mm，拉伸深度为50mm;

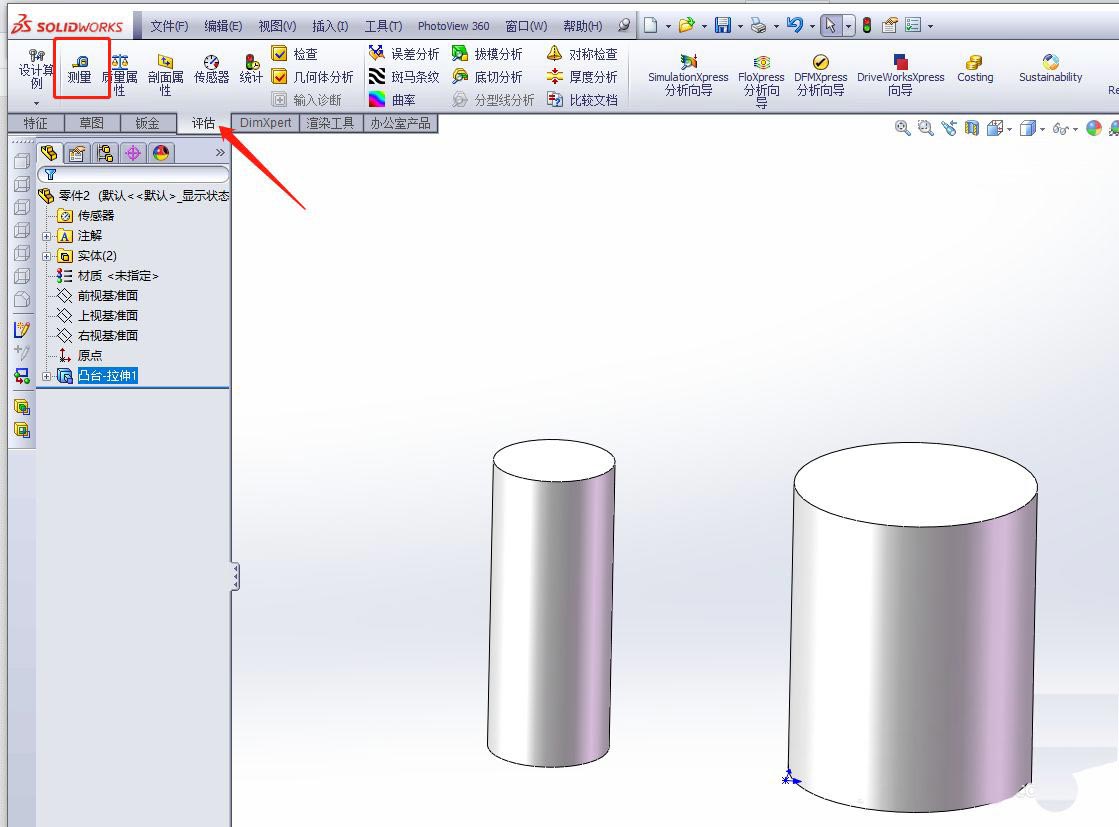

      第三步，选择评估工具栏的测量命令;

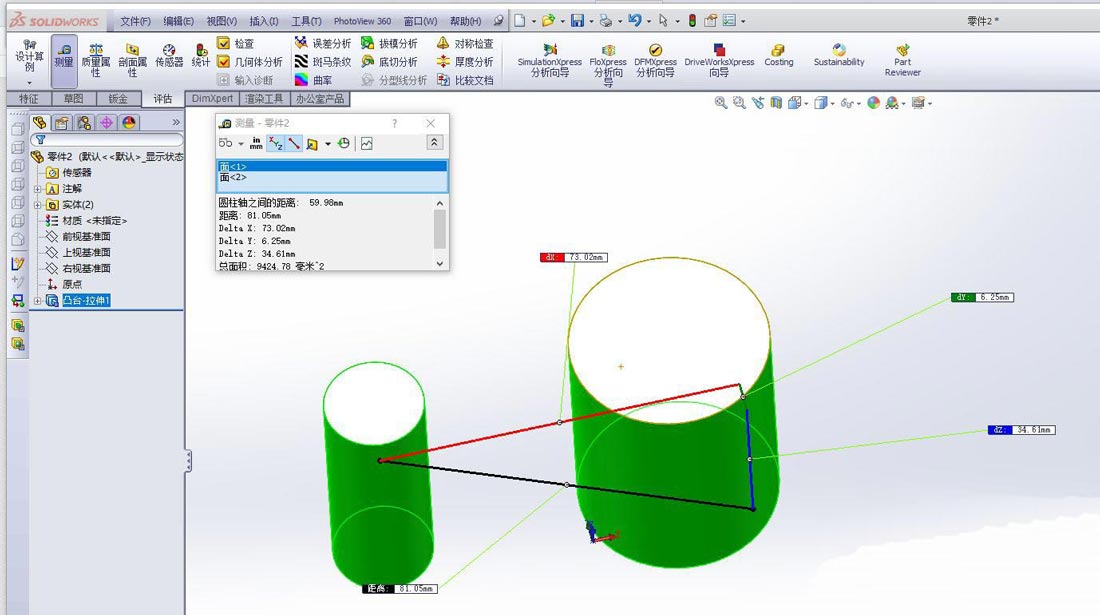

      第四步，点击两个圆柱体的任意两点，就可以显示两个点之间的中心距离(dx,dy,dz);

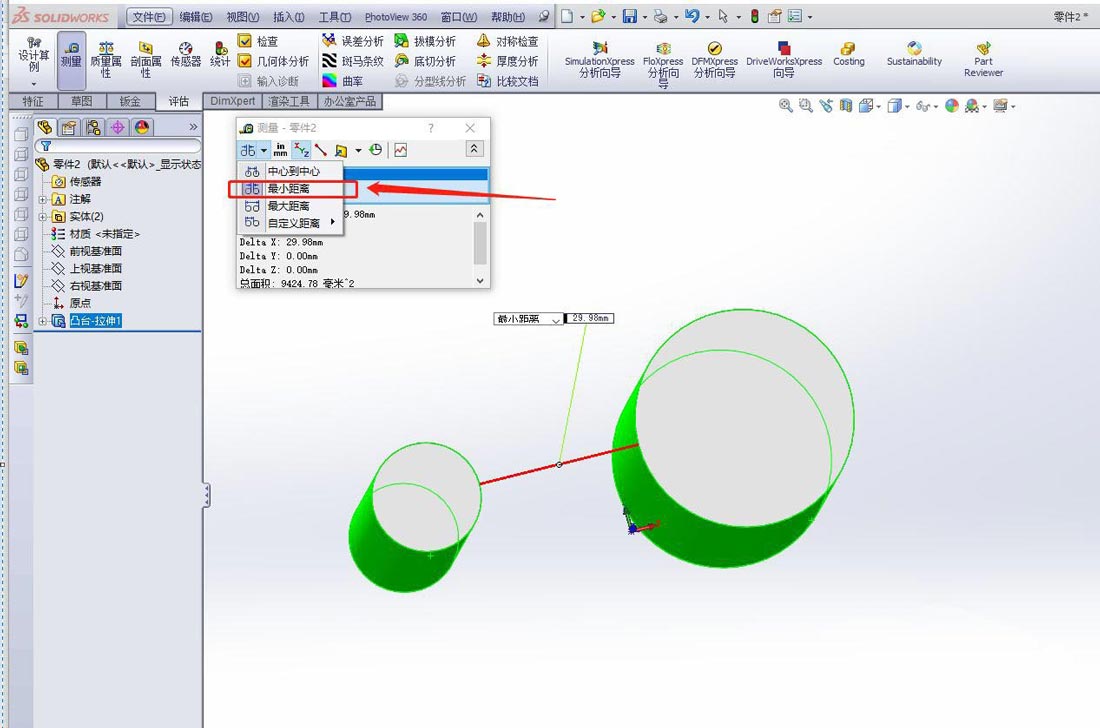

      第五步，如果想测量两个圆柱的中心轴之间的距离，可以切换测量方式，点击测量窗口中的图标，切换成最小距离，即可看到测量值;

      以上就是solidworks中两个圆柱测试相关距离的技巧，希望大家喜欢哦。
