我们先来看看本例的最终excel分离型圆环图表效果图如下：

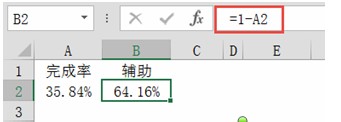

　　图表做法如下：?　　首先制作数据，辅助数据为1（百分百）减掉完成率，公式为（=1-A2）? excel分离型圆环图

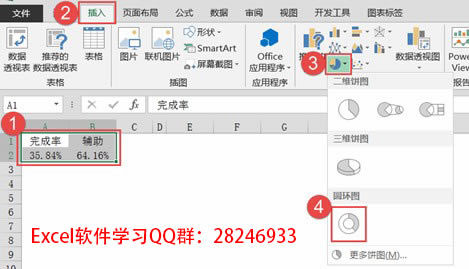

?　　选中完成率和辅助列数据后→【插入】→【圆环图】 excel 半圆环图表

?　　插入后图表

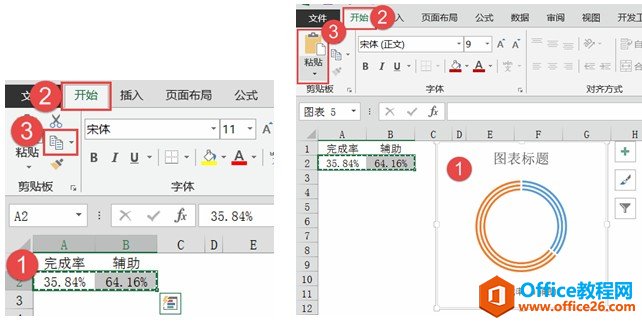

??　　选中数据→【复制】→选中创建好的图表后→【粘贴】粘贴两次（小伙伴会说这里只有两个环，为什么要粘贴两次成为三个环，嗯，后面会有扩展说明的。。。）? ? ?

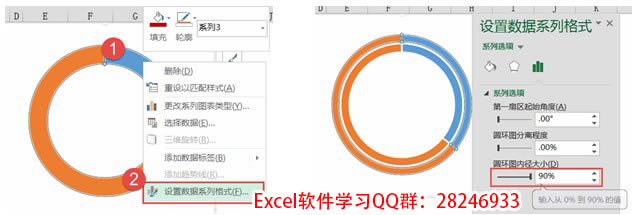

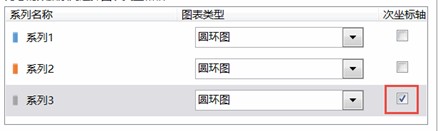

?　　扩展：?　　为了设置两环重叠，选中图表→【更改图表系列类型】→勾选【次坐标】

?　　选中次坐标环后→【圆环圆内径大小】设置为（90）

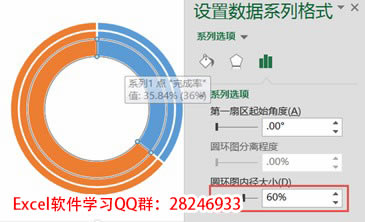

????????　　选中主坐标环后→【圆环圆内径大小】设置为（50）

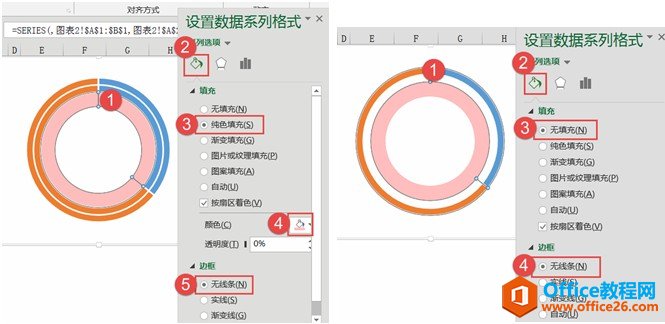

??　　扩展：?　　如果不设置主次圆环，则无法单独设置圆环的内径大小。也就是无法两个圆环重叠且内径大小不一致。?　　选中主内环【设置数据系列格式】→【填充】→【线条】（无线条）?　　选中主外环【设置数据系列格式】→【填充】（无填充）→【线条】（无线条）

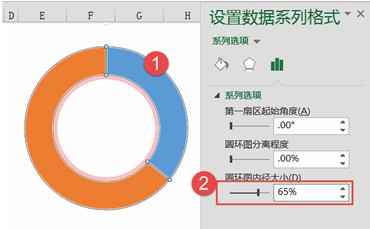

? ??　　扩展：?　　因即使设置主次圆环，可单独设置内径大小，但外围起点却无法调整，所以主坐标圆环设置两个圆环，最外围环设置无填充作为占位，让主次坐标圆环外围不同起点。。。小伙伴们，好好利用百用不厌，谁用谁知道的（空白占位）哈。?　　最后设置次坐标圆环→【环圆内径大小】设置为（65）

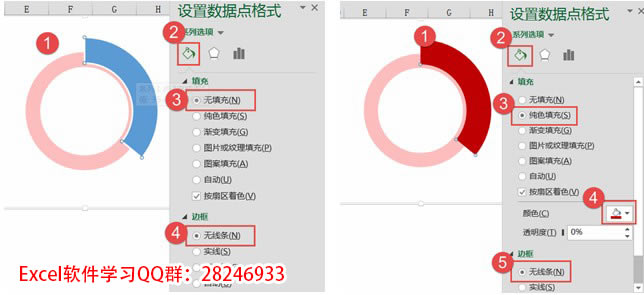

?　　点两下可单独选中次坐标环的辅助数据系列设置→【填充】（无填充）→【线条】（无线条）?　　点两下可单独选中次坐标环的完成数据系列设置→【填充】→【线条】（无线条）

? ??　　最后添加数据标签后与图表排版好组合，方法与图表1一致。
