PPT如何迅速绘制立体棱形柱形图表 案例图文教程

?

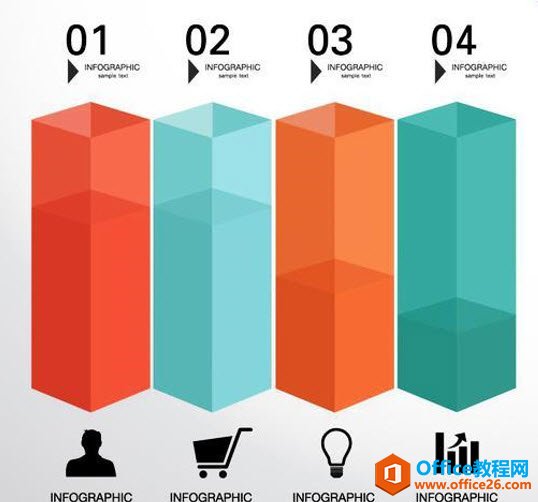

从上图看，柱形图用到了任意多边形与颜色透明设置。具体操作如下：

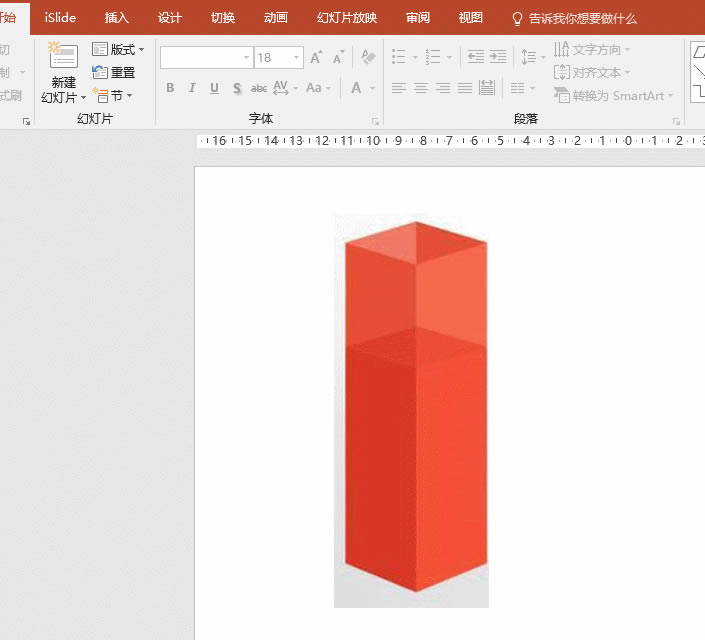

找一个样图放大点，然后利用任意多边形工具，注意一个细节，利用点选来绘制所谓的平行四边形，注意垂直的直线点选时候，按住shfit键进行点选，让PPT自动产生垂直的竖线轮廓。如果开始与结束点选成功，即会出现如下动图的封闭平行四边形。

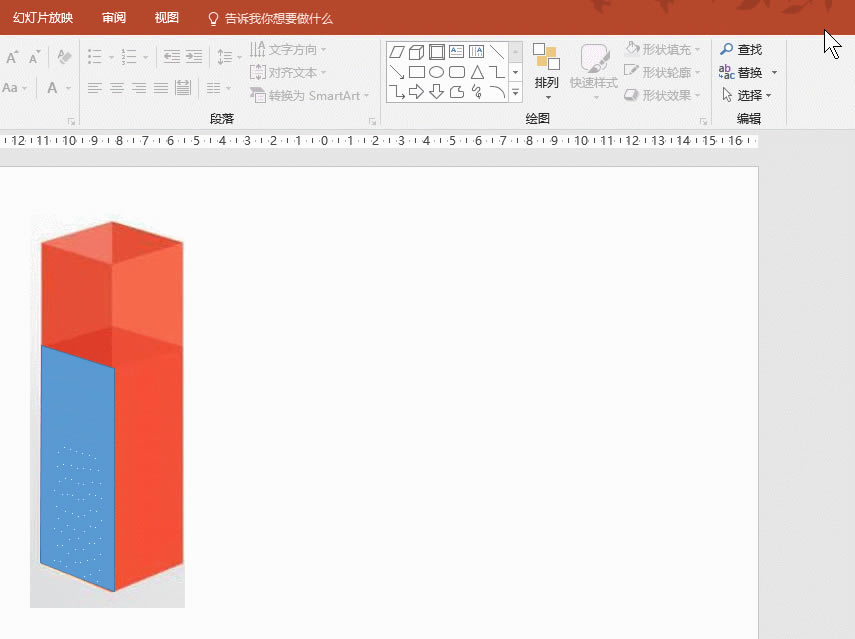

按住ctrl键，复制出来一份，然后利用图片的旋转功能，然后得到另外一边。如下动图操作：

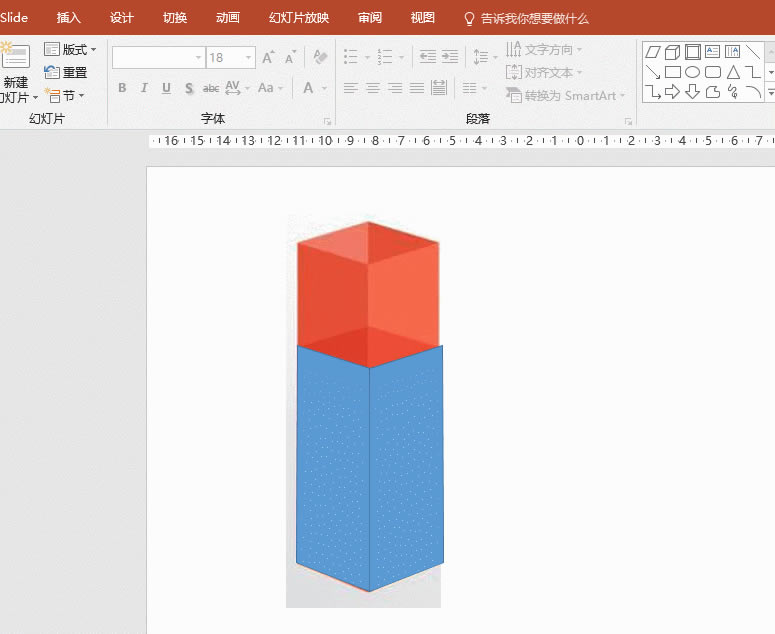

最后在盖上一个盖子，即可搞定，看动图操作：

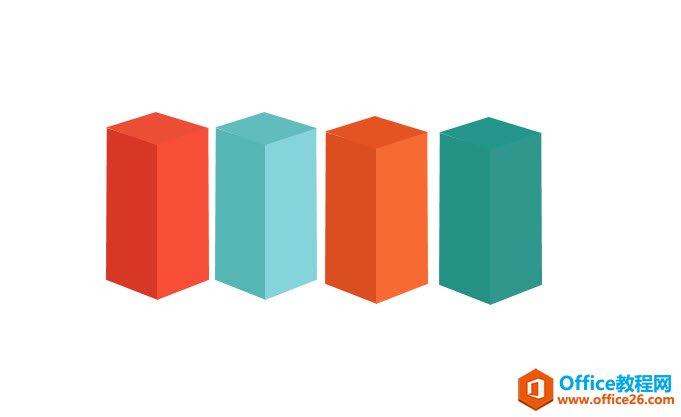

掌握了个方法之后。以此类推，就可以绘制出其他的立体图，然后设置成不用颜色。效果如下。注意立体柱形的三个方向面的颜色深浅度。

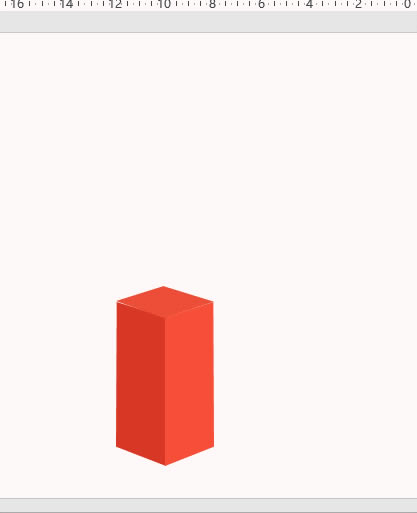

接下来搞定透明部分的设计。如法炮制，需要注意盖子是有两个任意多边形绘制的三角形组成。看下动图操作：

注意透密的层次关系，不是依靠颜色来进行设置的。而是已经透明的程度来设置。具体看动图操作：

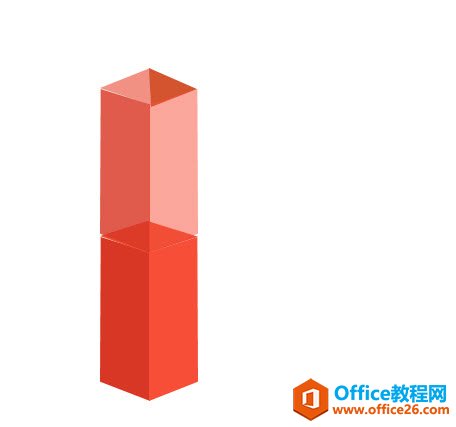

是不是有透明的效果。当然牛闪闪画的还不算精致，如果任意多边形画的精致，还是还非常给力的。这个案例绝对要多练习和操作。牛闪闪居然做出了带缝的效果。
