如何运用PPT迅速绘制一个带菜单的圆角矩形 案例图文教程

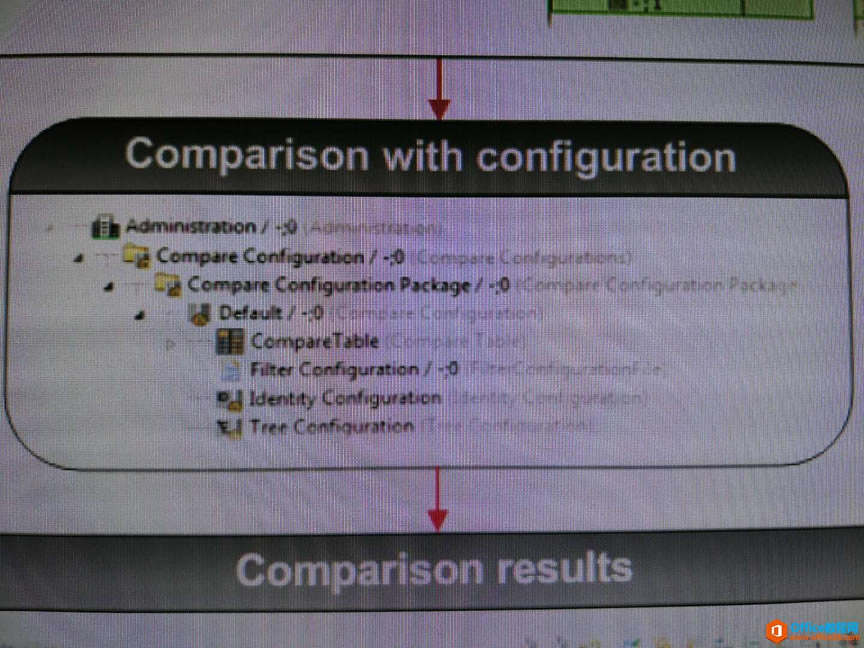

放大看看是什么样子？

中间这个图是个典型的圆角矩形，“难度”在于如何在圆角矩形的上方加一个有颜色底的菜单栏？

先不说这个图形好看不好看吧！从技术的角度来看看应该如何快速绘制，当然把它调整得漂亮也不是没有办法。我们赶紧给大家演示一下。

具体操作如下：

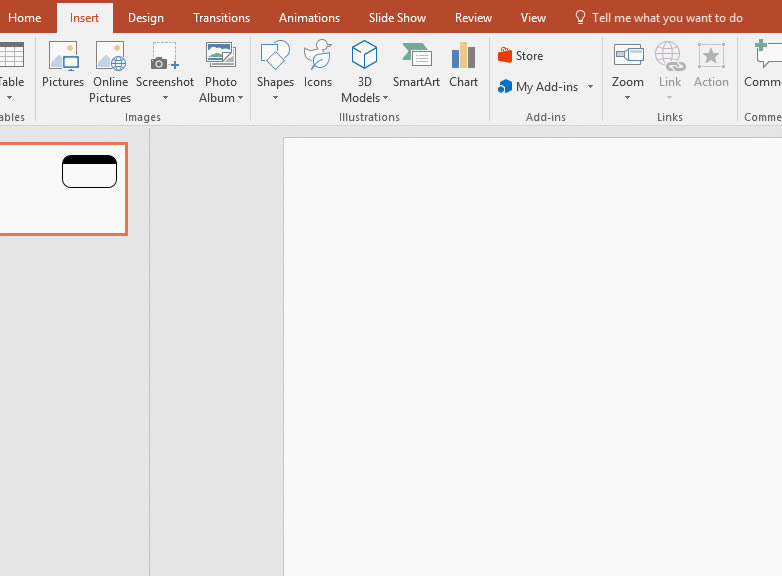

新建一个PPT，插入一个Rectange:Rounded Corners（圆角矩形），注意看动图操作。

?

?

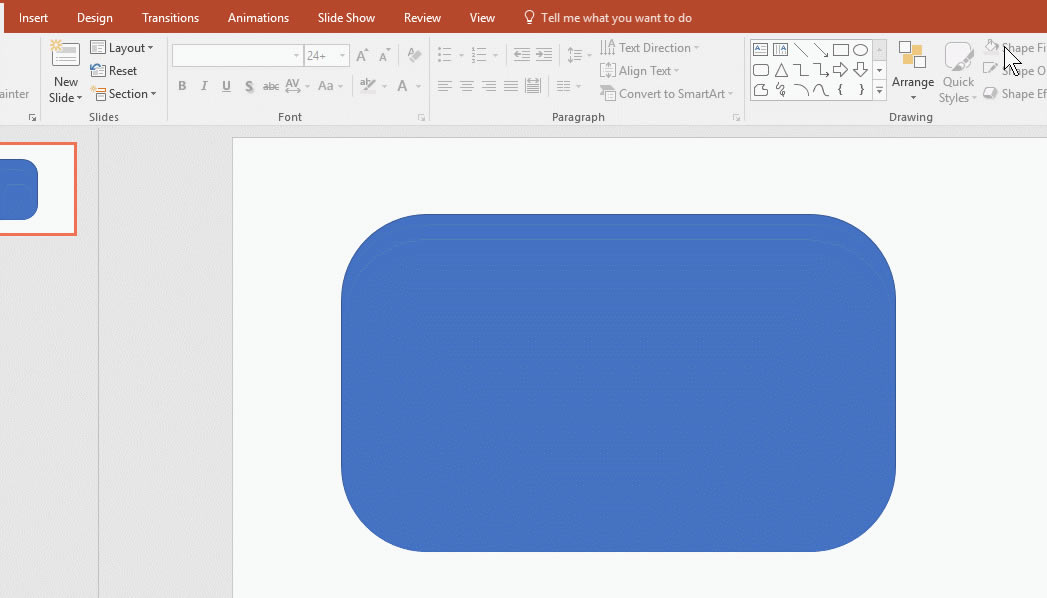

接着插入一个Rectange(长方矩形),注意覆盖住圆角矩形的菜单位置，覆盖大小决定了菜单的高度。

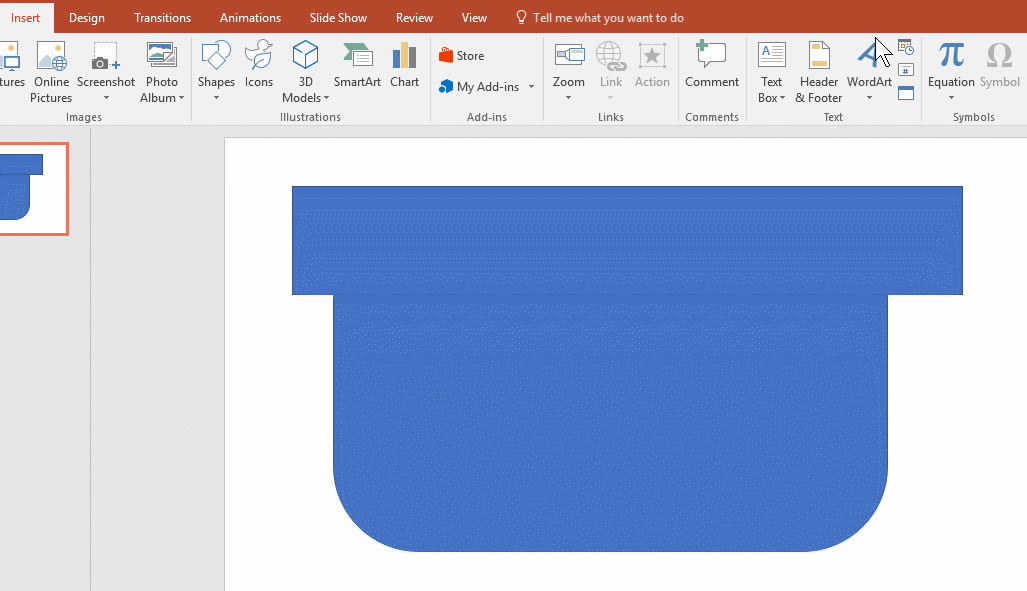

接着利用图形的拆分功能进行。按Crtl+A选中两个图形后，在Drawing Tools(图形工具)-Format（格式）-Merage Shapes(组合图形)-Fragment（拆分），进行图形的拆分。然后删除不需要的部分，分别设置图形的颜色即可。如下动图操作。

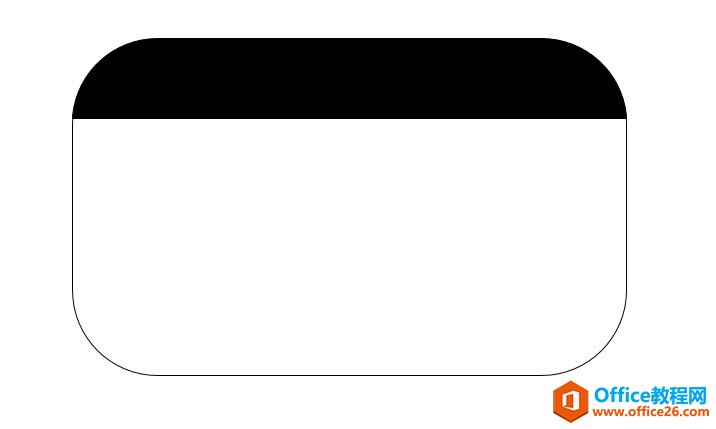

最终效果如下，是不是很难看！

事实上，圆角矩形表达款在现在看来有点过时，在2000年左右是一种非常流行的表达，现在已经不流行了，现在走简洁化设计风格，框不用，或者直接就用矩形框表达。那如果一定要用圆角矩形，怎么调整漂亮呢？有个简单的方法，如下动图操作：

是不是好看很多。注意技巧是什么？把圆角矩形的圆角调整得足够的小，拖拽小黄点进行调整。

你喜欢那种类型的框呢？

总结：PPT图形表达中框的设计越简单越好。圆角矩形慎用。
