PPT如何迅速绘制透视立体对比图形表达 案例图文教程

?

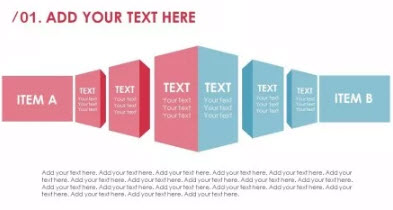

这个图是不是有点立体透视的感觉。绘制起来复杂吗？其实一点都不难。

具体操作如下：

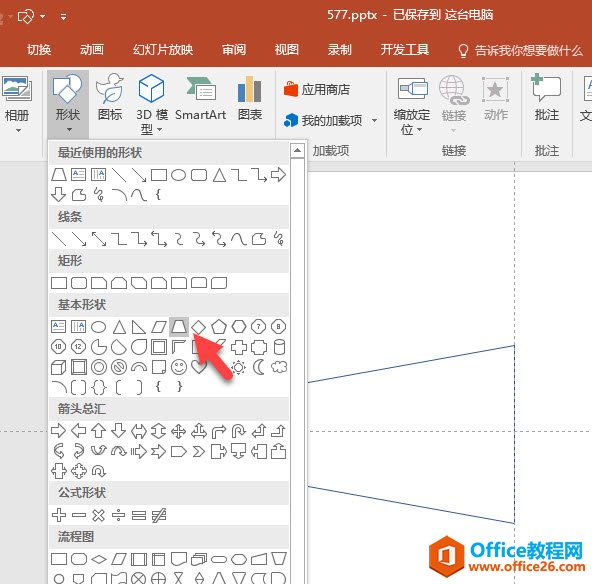

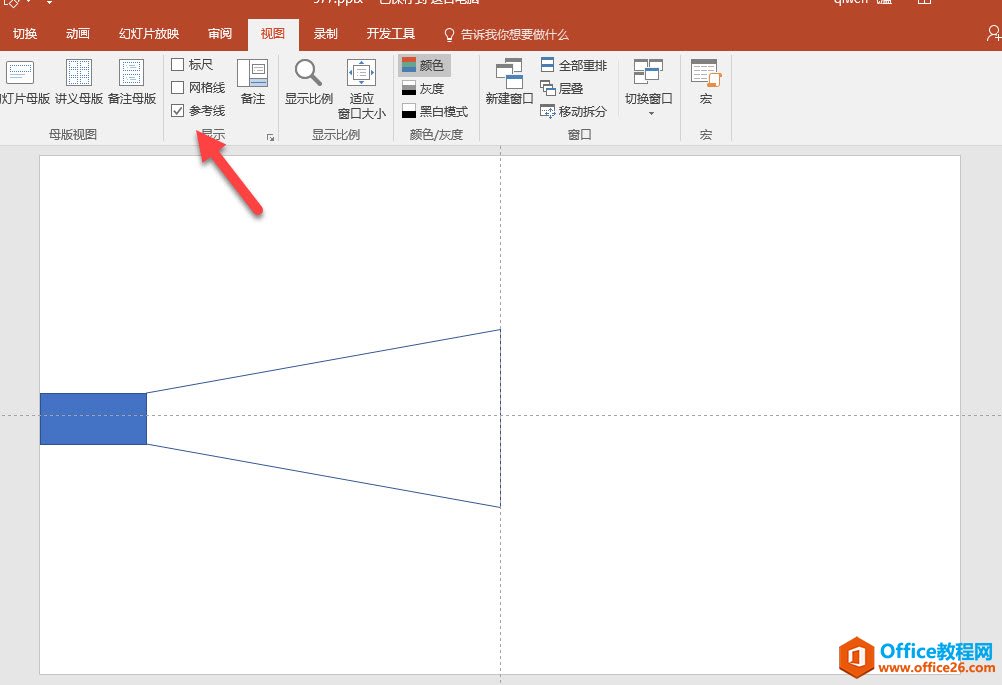

新建一个PPT，然后打勾“视图-参考线”选项。插入一个长方形，在插入一个等腰梯形，将梯形旋转90度，调整梯形的长宽和黄点的梯形角度，注意调整的时候按住ctrl+shift+ALT三个键，在用鼠标进行调整，得到下图效果。注意看下两图的箭头处

?

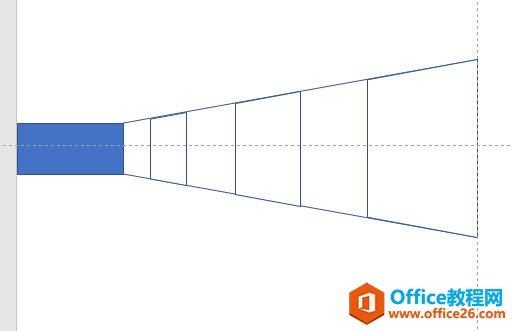

然后将等腰梯形复制三个后，同样按住三键，调整成下图效果。注意三个等腰梯形之间的距离。

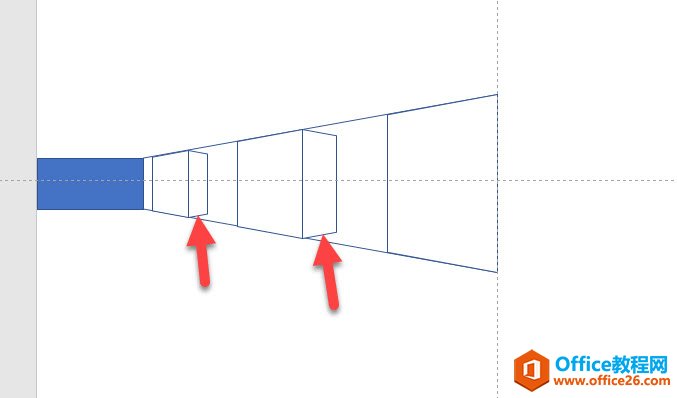

接着将相邻的等腰梯形进行复制后，旋转180，将其宽度调整较窄，然后拼在之前等腰梯形的右侧。如下箭头所示效果：

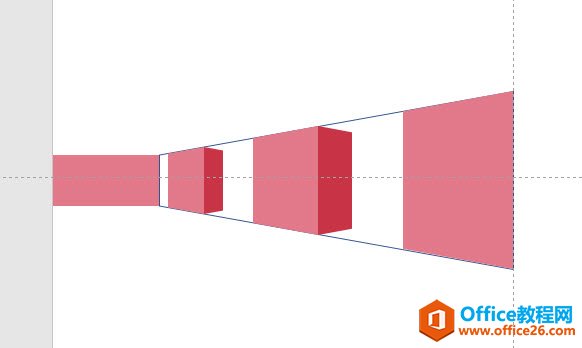

最后将其设置上颜色即可。注意去除之前当要梯形的轮廓。

?

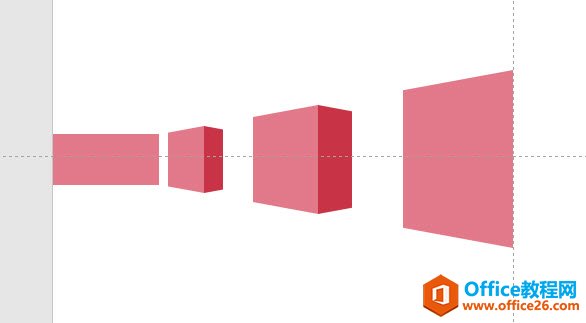

接着删除最早的大的等腰梯形轮廓，现在能看出该等腰梯形是为了做参考对齐用的。

?

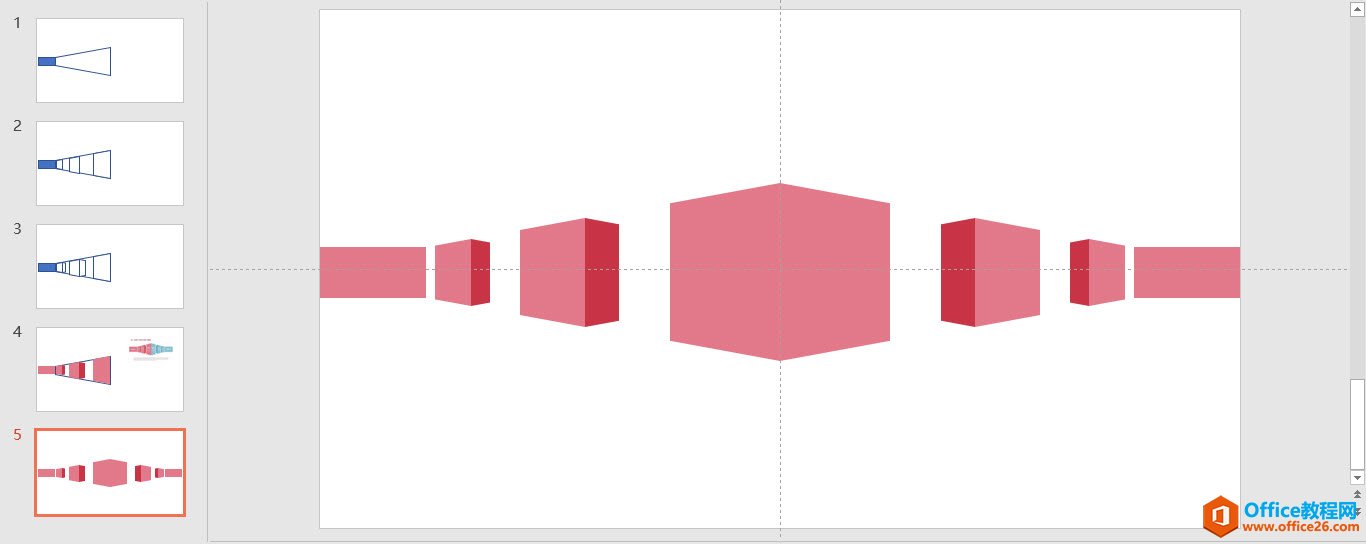

另外一半就好办了。将上图中所有的图形选中，然后按ctrl+G 进行组合的操作，然后复制一份，旋转180对齐即可。

最后分别上色，上色可以按F4 快速上色。

怎么样，是不是还不错，没那么复杂吧！

总结：不是所有复杂的图形都要用任意多边形的，利用等腰梯形，等腰三角形等对称图形也能搞定一些高端的图形绘制。大家有空就试试吧
