如何运用PPT迅速绘制透视感条形图 案例图文教程

主要是图表的主体部分，怎么能绘制出这种透视感觉的条形图呢？突出图表纵标轴标题，视觉感很新颖。PPT必须可以绘制出来？

具体方法如下：

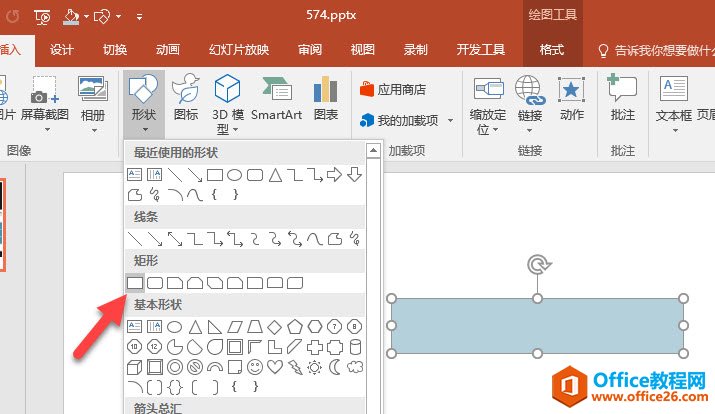

新建一个PPT，点击“插入-矩形”（下图箭头处），拖拽绘制一个长方形，设置成样图的大致颜色。

?

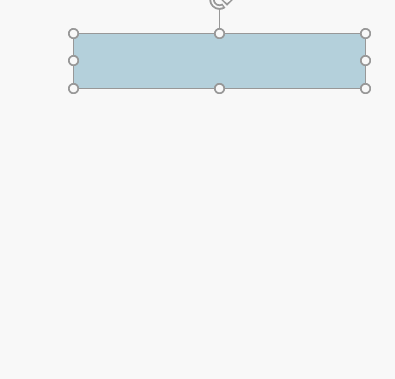

接着选中长方形，然后按住Ctrl+Shift+ALT键，然后按住鼠标左键，拖拽复制一份，注意两个长方形之间的细微间距，然后按F4键（有些笔记本可能是FN+F4）进行快速复处第三个长方形。注意看动图操作：

?

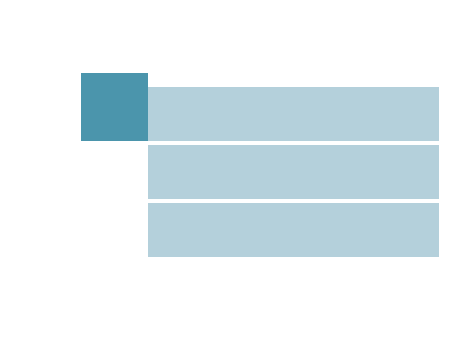

接着绘制一个下图大小的长方形，注意底边与长方形的底边对齐，高度稍高与右侧的长方形。注意看箭头和红色横线处。

?

然后用前面的绘制长方形的方法，绘制出剩下的图形。看动图操作，注意方块之间的间距控制。

?

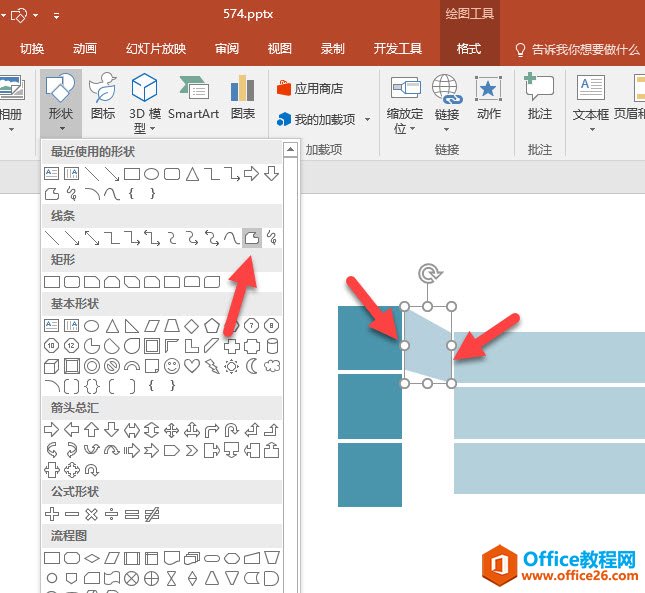

接下来是本例的难点。利用多边形工具，绘制出中间的透视部分的图形。注意多边形点选操作的时候可以按住shift键，能保持线的垂直或水平。还需要注意图形与方块之间的间距控制。（此处操作需要多加练习操作）

?

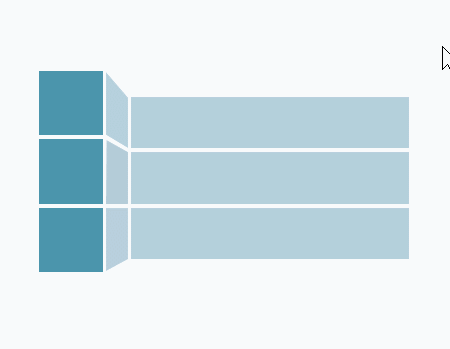

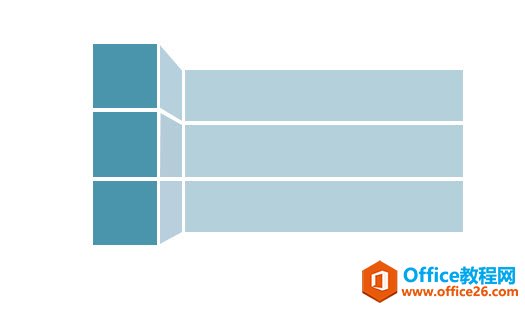

剩下也用任意多边形搞定，调整宽度后，得到类似下面的图形效果。（多加练习）

?

剩下的就简单了，复制出一个长方形，然后更改颜色，缩短长度即可。看动图操作。

?

最后加上绿色的细长条长方形。

?

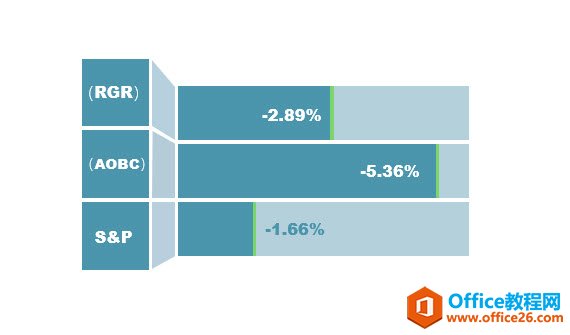

最后加上了英文和数值即可，是不是效果不错。注意负值和正值的数字所在位置。

?

总结：图形透视效果的制作，对任意多边形的熟练操作显得非常重要，大家可以加练习已达到这类图形的绘制。
