如何运用PPT 绘制分段的环形图表达 案例图文教程

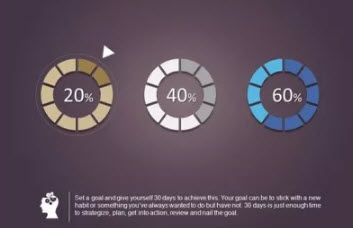

环形图大家都会绘制，但如何绘制出这种分段的环形图表达呢？

?

我们赶紧给大家show一下制作肌肉。相信大部分小伙伴都想到先画一个环形，但其实牛闪闪觉得先画下面的图形最先，上图的环形为20% 为一个刻度。

注意看下图的操作：

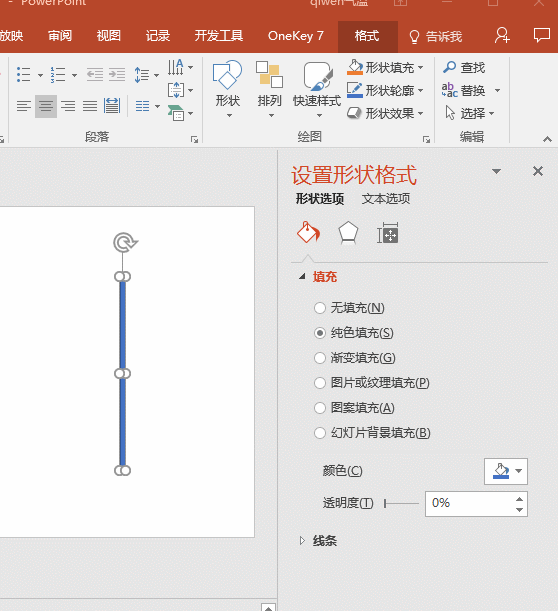

按住ctrl,复制出来一个长方形，然后重叠后，进行旋转设置，注意输入为20度。

?

以此类推，40度，60度…..

?

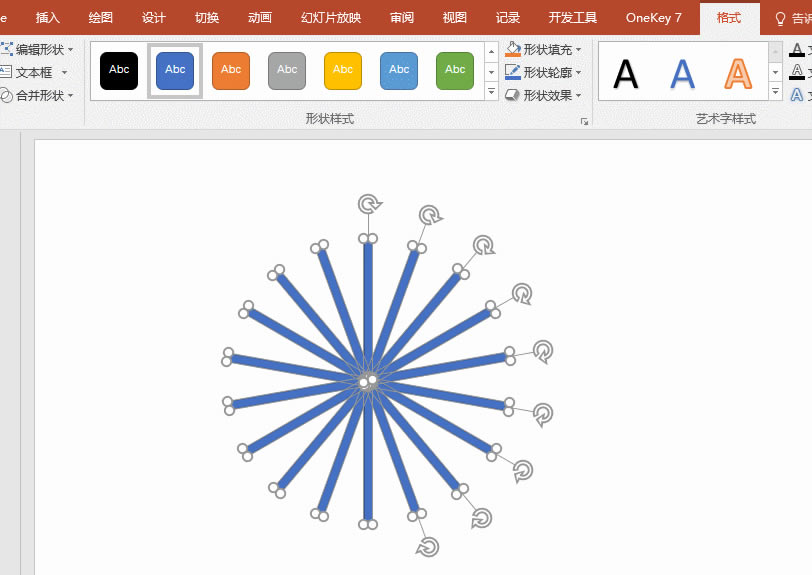

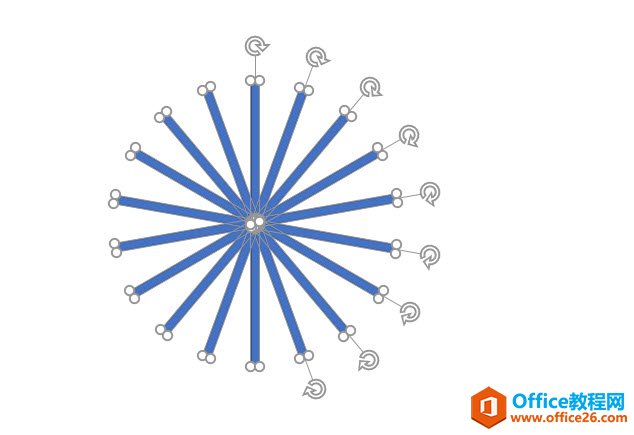

绘制完毕后，应该是下图的效果。

?

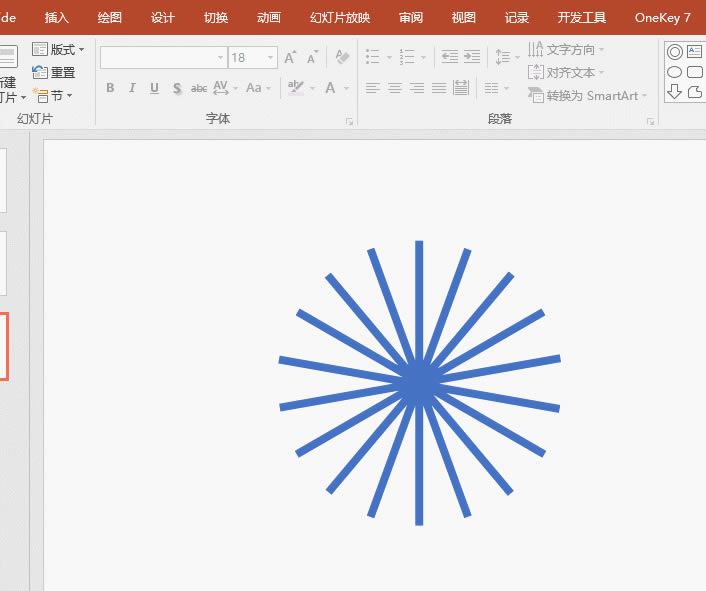

并将上图的所有图形，进行一个形状联合的操作，注意看动图，顺道把图形轮廓线设置为无。

接下来，环形图登场，注意圆心与上图的对齐。

?

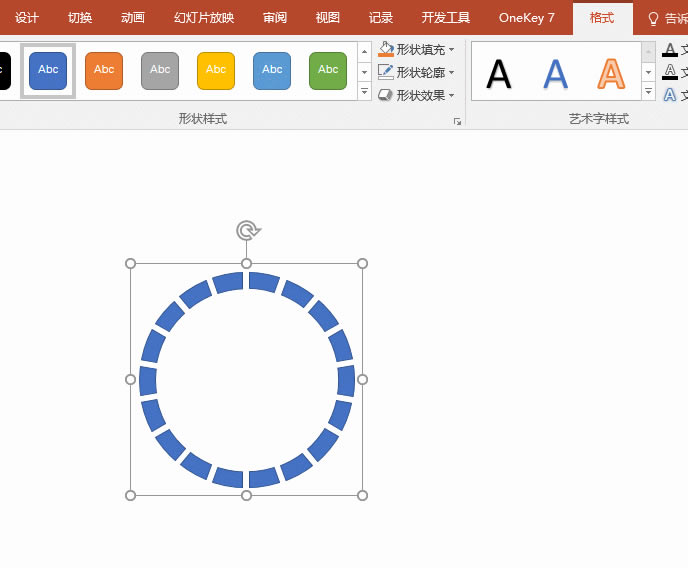

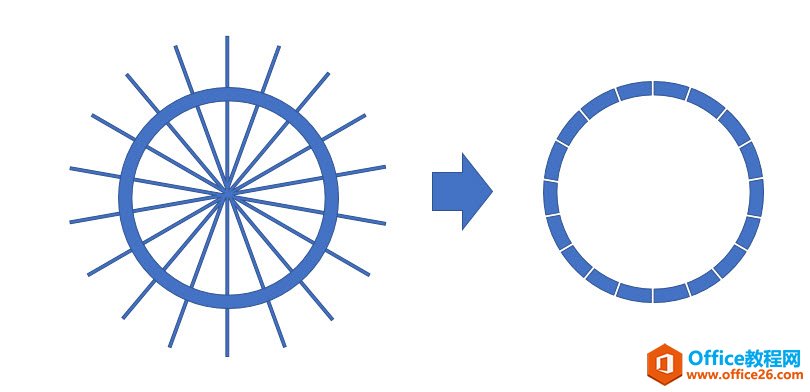

最后利用PPT的图形的“形状拆分”功能留下切剩下的环形部分就好了。也可以用“形状剪除”功能，但对后期上色有影响，所以还是用拆分，有兴趣的小伙伴可以试试。拆分完毕后，删除多余的部分，然后将其组合（鼠标右键-组合）在一起，就可以进行颜色设置了，并调整环形的大小。

注意看动图操作。

总结：环形与长方形拆分才能绘制这样的环形，如何让长方形能变得更细呢？大家有没有什么好方法？就算给大家留个作业吧。

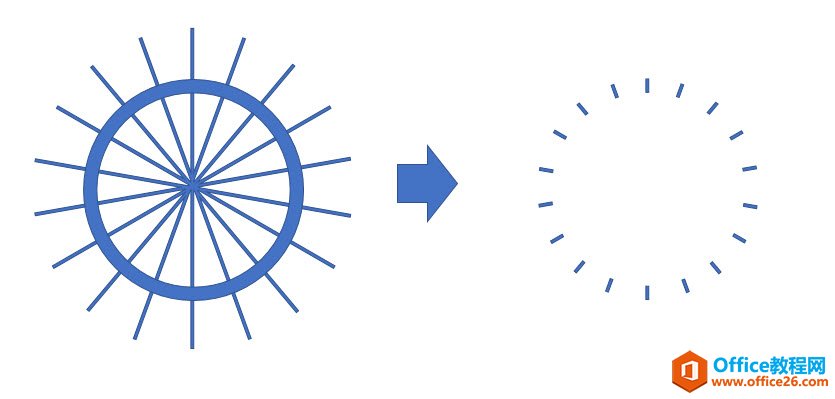

如果换一下图形拆分方式，可以做出钟表盘的效果：
