如何运用PPT绘制带箭头的环形设计

这个图的难点在颜色部分是如何设置上去的。赶紧来试试怎么绘制。

具体操作如下：

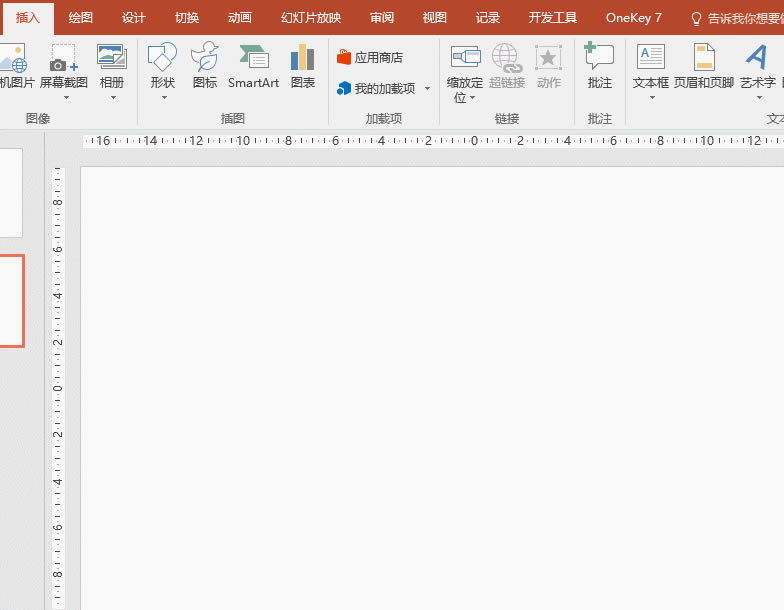

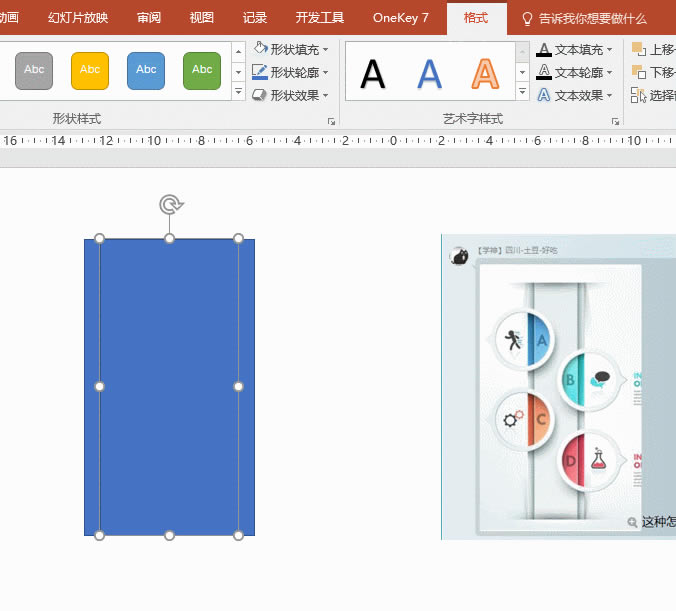

插入长方形，然后Ctrl+D复制一个，然后重叠上去，再按住ctrl+shift键盘，拖拽长方形边缘，让其对称加宽。注意看动图的操作。

?

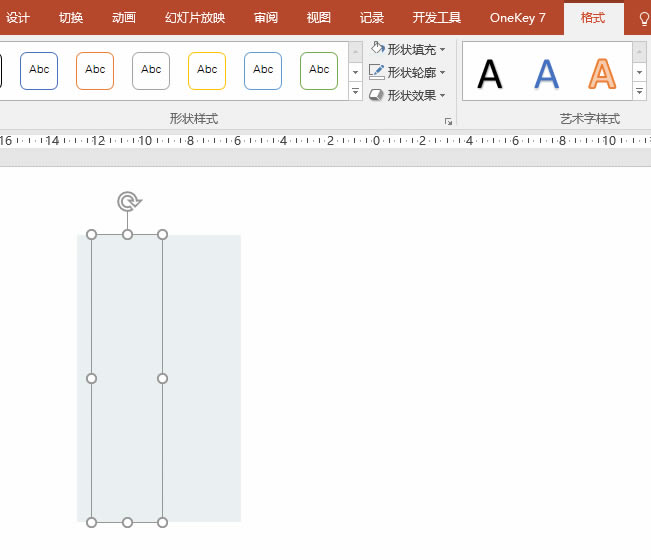

接着利用格式取色器取色，然后将上层的长方形弄成两个，如下图动图操作：

?

设置成两个的目的是方便两边分别设置左右两侧的阴影。看动图操作：

?

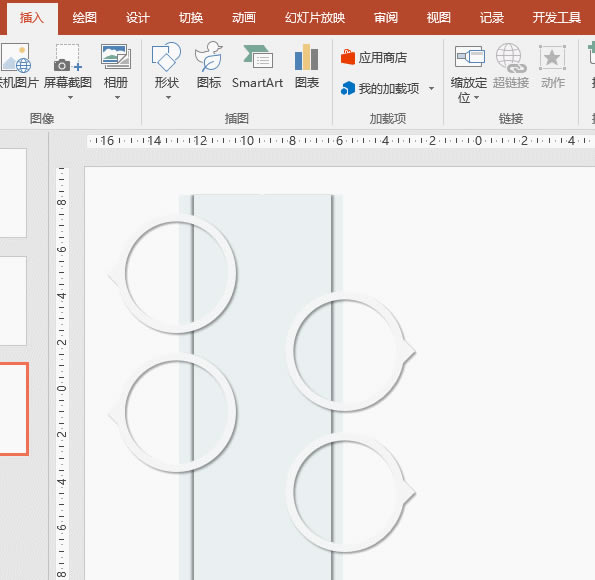

接着绘制环形加三角形的组合。看动图操作。是不是很方便。

?

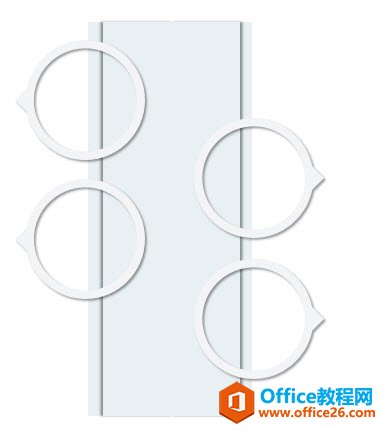

和前面一样，取色，设置上阴影，调整好位置和大小，效果差不多是下图效果。

?

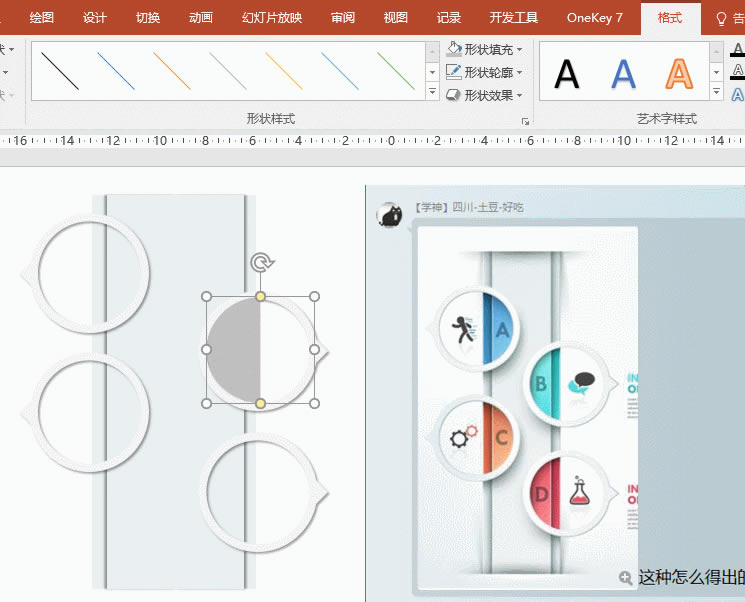

接下来讲讲，怎么把颜色弄在环形图，估计大家猜到了用图形拆分，得到那个图形。牛闪闪这里推荐大家另外一种思路，用弧形工具进行绘制。

?

精致调整后，将其设置为半透明状态，将环形图盖住这个半透明图形即可。看动图操作。

?

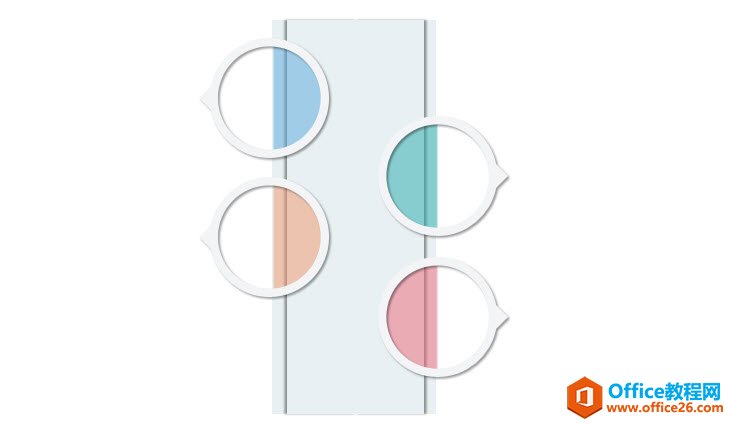

剩下的就是如法炮制，最终得到样图的效果，虽然山寨了人家的设计思路，但做出了自己的风格，而且也学到一些表达的方式。

?

最后，有关长方形上下边阴影的设置
