excel 如何组合运用面积图与折线图制作粗边面积图

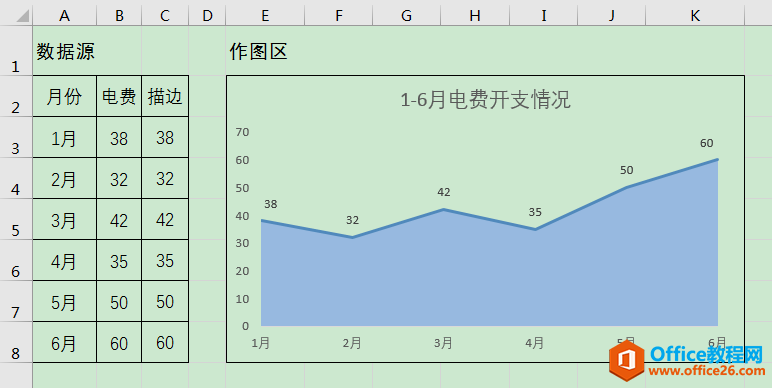

下图左侧A2:C8单元格区域为数据源，C列"描边"为辅助列，用于制作面积图上边沿的粗边，数据与B列"电费"完全一致。右侧为根据数据源制作的粗边面积图，面积图侧重表现变化幅度，面积图上边沿的加粗边线侧重反映变化趋势。为使图表更加美观，将粗边面积图紧贴纵坐标轴显示。

操作步骤

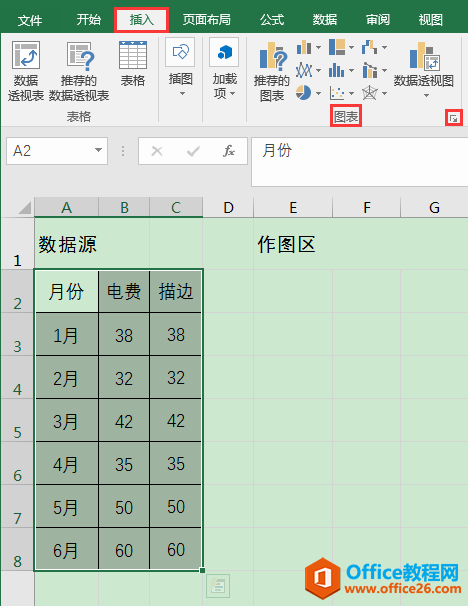

１、选中A2:C8单元格区域，单击［插入］选项卡［图表］功能组右下角的对话框启动器按钮，弹出［插入图表］对话框。

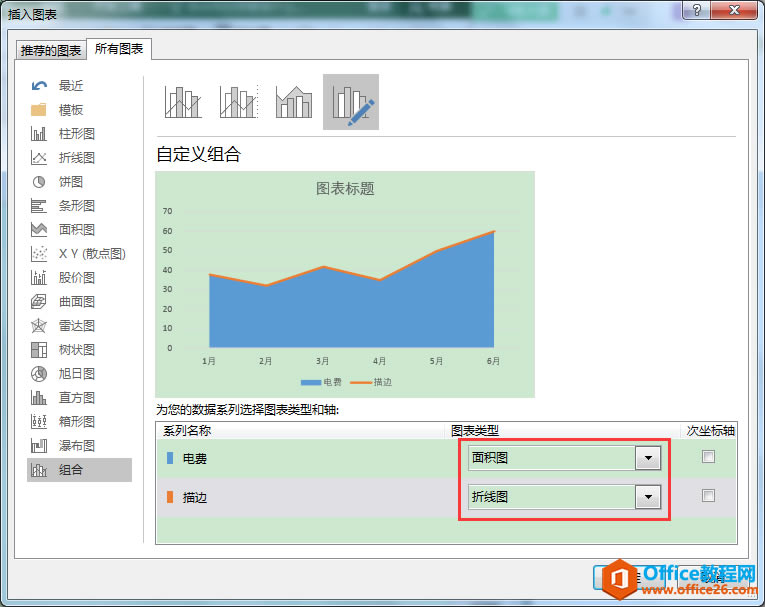

２、在［插入图表］对话框中，切换到［所有图表］选项卡，在左侧列表中选择最下方的［组合］，在右侧将系列"电费"的图表类型设为"面积图"，将系列"描边"的图表类型设为"折线图"，单击［确定］按钮。

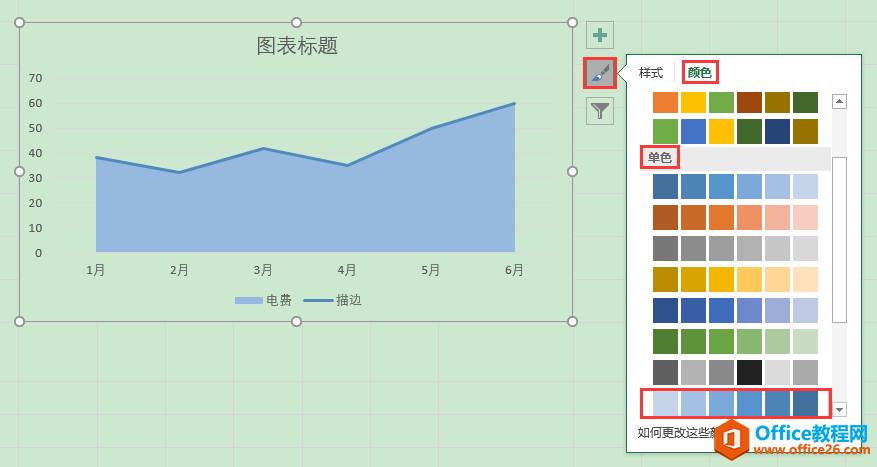

３、单击图表，在图表右侧出现浮动按钮，点击中间的"图表样式"按钮，在弹出的列表中切换到［颜色］选项，选择一种合适的配色方案，本例选择［单色］中的"颜色12"。

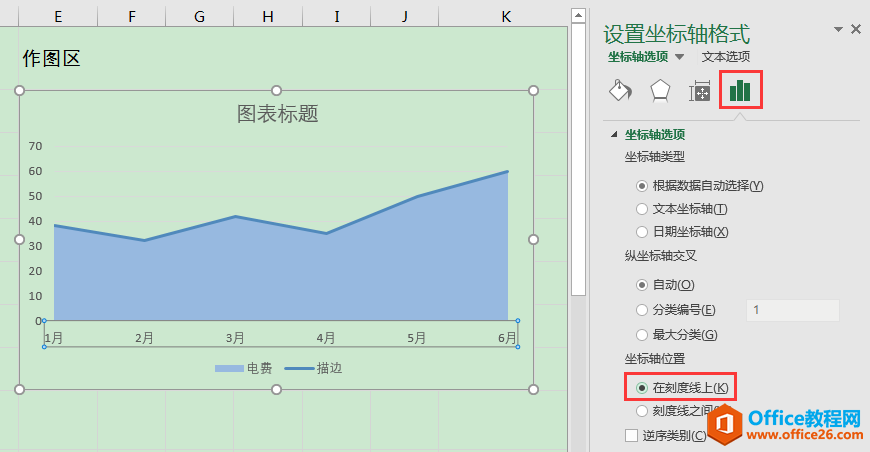

４、双击横坐标轴，在工作表右侧弹出［设置坐标轴格式］对话框，在［坐标轴选项］下将［坐标轴位置］设为"在刻度线上"。此时，面积图整体向左偏移，紧贴纵坐标轴显示。

５、最后，为图表添加数据标签，并根据实际需要对图表大小、标题、图例等细节进行调整，最终效果如下图。
