excel 制作三维气泡图案例解析

气泡图适用于比较至少三组值或三对数据，除了Ｘ轴值、Ｙ轴值外，还要有第三个值用来确定气泡的相对大小。

案例参考效果

下图左侧A2:D9单元格区域为数据源，右侧为根据数据源制作的三维气泡图。其中，Ｘ轴值为单价，Ｙ轴值为销量，各个气泡大小代表相应花卉品种的销售额占所有花卉总销售额的比重（数据源D列中的占比数值）。

操作步骤

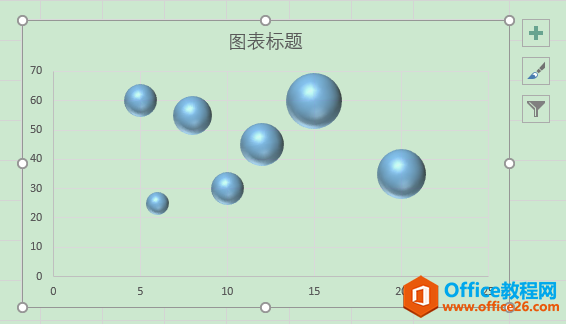

１、选中B3:D9单元格区域, 单击［插入］选项卡［图表］功能组中的［插入散点图（Ｘ、Ｙ）或气泡图］按钮，在下拉列表中点击［气泡图］中的三维气泡图图标,在工作表中插入三维气泡图。

２、为气泡图添加数据标签。

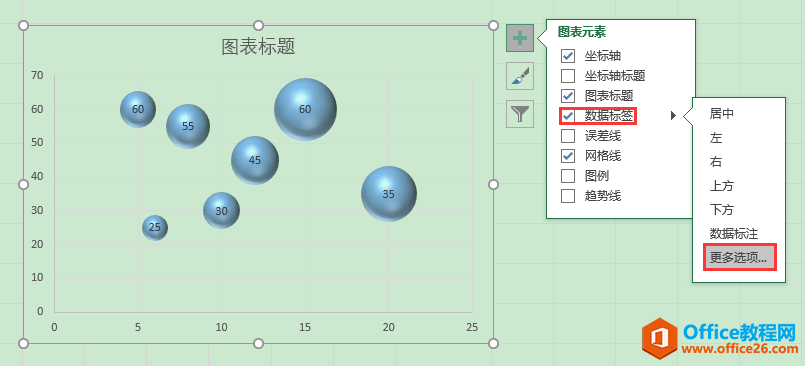

• 选中整个图表，在图表右侧出现浮动按钮，点击最上面的"＋"按钮，在弹出的［图表元素］列表中勾选［数据标签］选项，单击［数据标签］右侧的三角形按钮，在弹出的列表中选择［更多选项］。

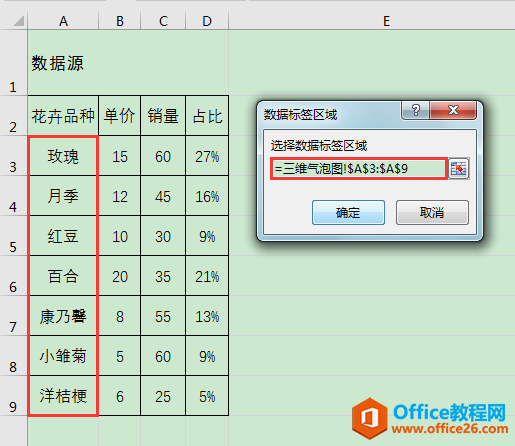

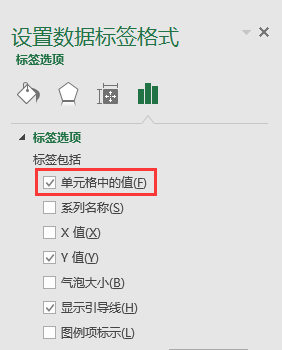

• 在工作表右侧弹出［设置数据标签格式］对话框，在［标签选项］下的［标签包括］中勾选［单元格中的值］。在弹出的［数据标签区域］对话框中，将光标定位在［选择数据标签区域］编辑框内，用鼠标框选数据源中的$A$3:$A$9单元格区域，单击［确定］按钮。

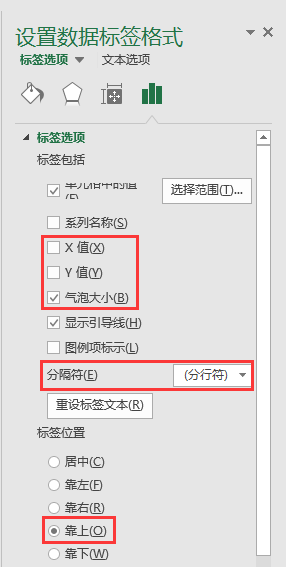

• 返回［设置数据标签格式］对话框，在［标签包括］中取消勾选"Ｘ值"、"Ｙ值"，同时勾选"气泡大小"；在［分隔符］中选择"分行符"；在［标签位置］中选择"靠上"。

?

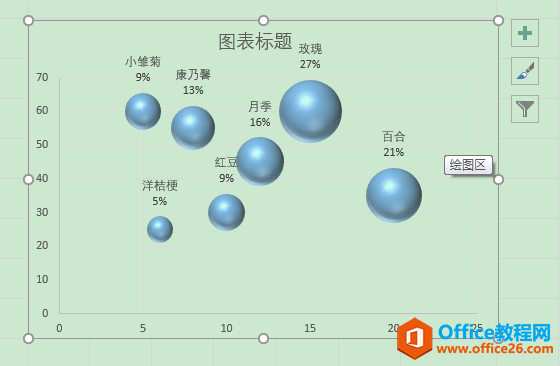

添加数据标签后的三维气泡图

3、调整纵坐标轴刻度单位。

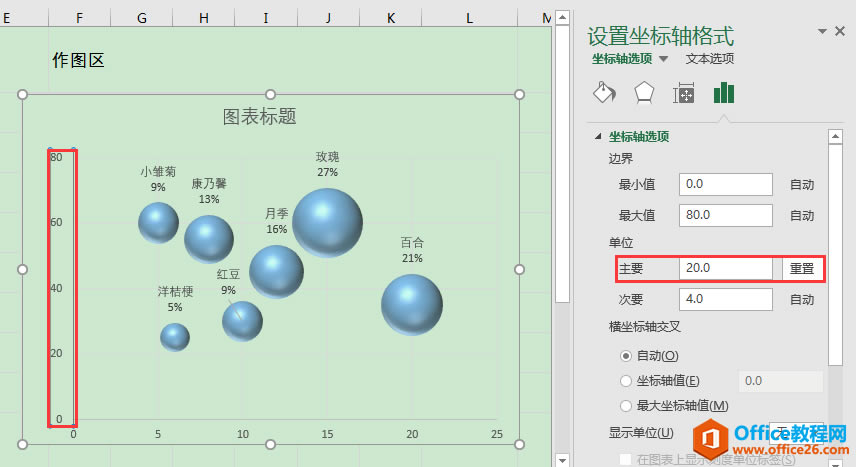

双击纵坐标轴，在工作表右侧弹出［设置坐标轴格式］对话框，在［坐标轴选项］下将［主要］单位设为"20.0"。

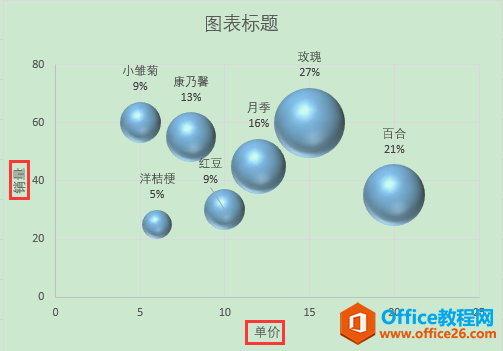

４、为气泡图添加坐标轴标题。

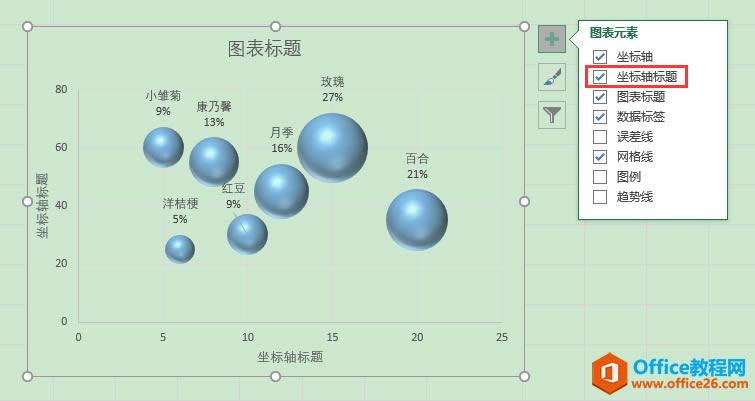

• 选中整个图表，在图表右侧出现浮动按钮，点击最上面的"＋"按钮，在弹出的［图表元素］列表中勾选［坐标轴标题］选项。

• 将光标定位在横、纵坐标轴标题文本框内，分别输入"单价""销量"。

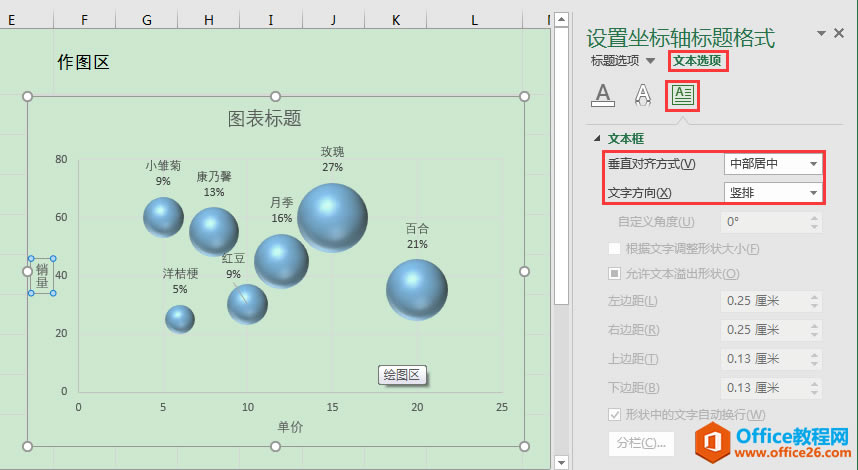

• 对纵坐标轴标题文本框的对齐方式和文字方向进行调整。双击纵坐标轴标题文本框，在工作表右侧弹出［设置坐标轴标题格式］对话框，在［文本选项］下点击［文本框］图标，将［文本框］下的［垂直对齐方式］设为"中部居中"，［文字方向］设为"竖排"。

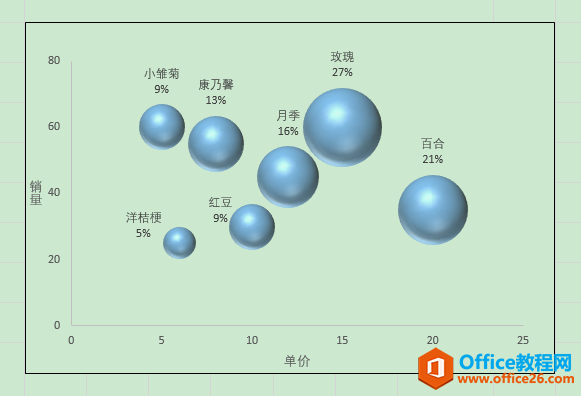

５、最后，根据实际需要对图表大小、网格线等细节进行调整，最终效果如下图。
