excel 制作四象限散点图案例解析

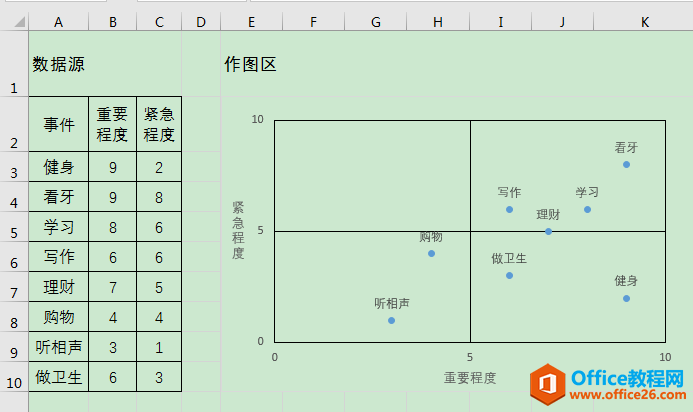

下图左侧A2:C10单元格区域为数据源，右侧为根据数据源制作的四象限散点图。从图中可以直观地看到所有事件在各个象限分布的总体情况。

操作步骤

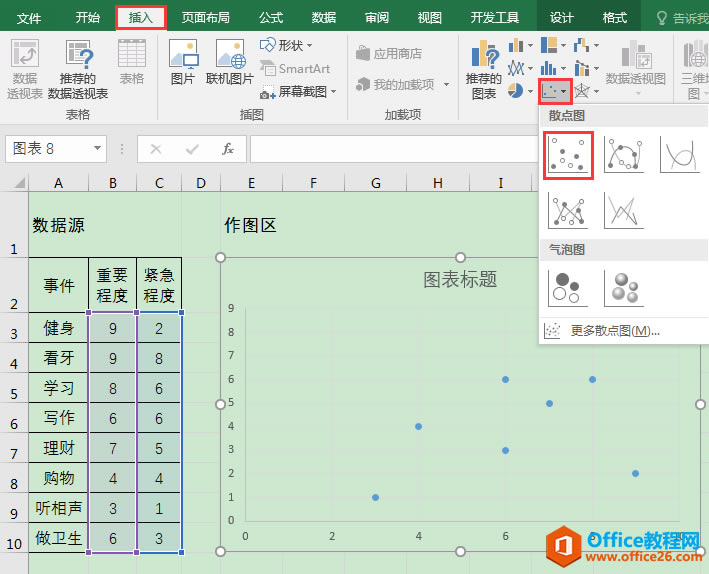

１、选中B3:C10单元格区域, 单击［插入］选项卡［图表］功能组中的［插入散点图（Ｘ、Ｙ）或气泡图］按钮，在下拉列表中选择［散点图］中的第一个图标,在工作表中插入散点图。

２、将横、纵坐标轴的主要刻度单位都设置为最大值的一半，把绘图区划分为四个象限。

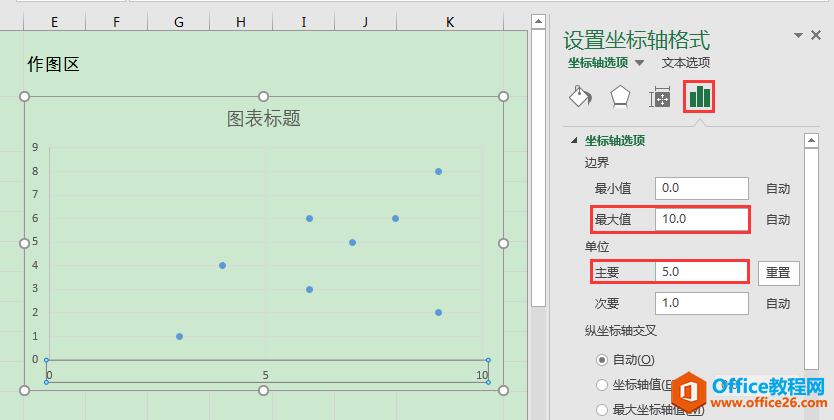

• 鼠标双击横坐标轴，在工作表右侧弹出［设置坐标轴格式］对话框，在［坐标轴选项］下将［边界］［最大值］设为"10"，［主要］单位设为"5.0"。

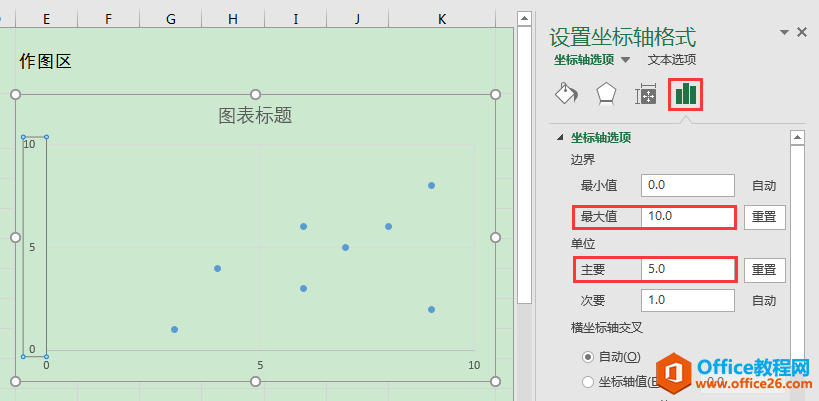

• 同理，鼠标双击纵坐标轴，在工作表右侧弹出［设置坐标轴格式］对话框，在［坐标轴选项］下将［边界］［最大值］设为"10"，［主要］单位设为"5.0"。

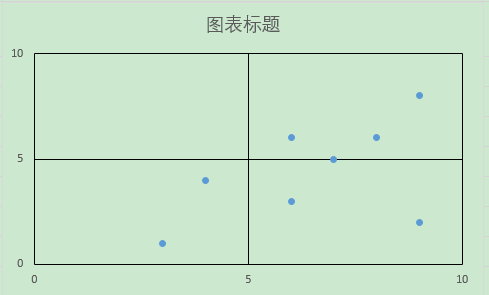

３、为四个象限添加黑色的边框。

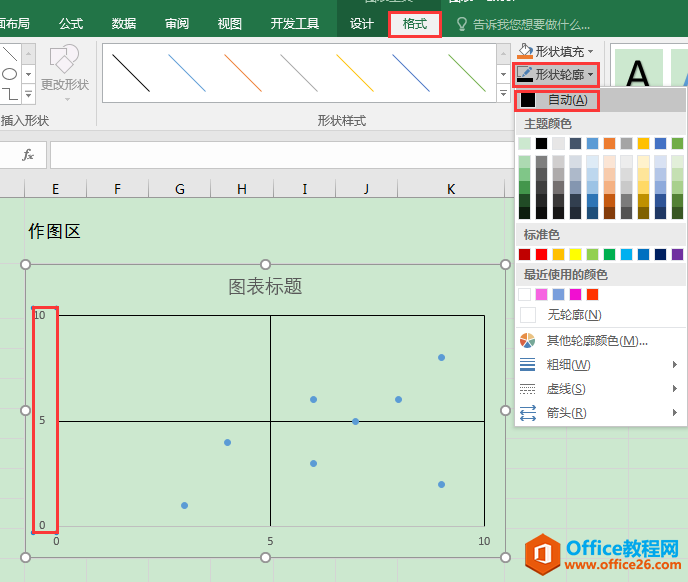

• 鼠标单击选中垂直（值）轴主要网格线，在［格式］选项卡［形状样式］功能组中单击［形状轮廓］按钮，在下拉列表中点击［自动］，可将垂直（值）轴主要网格线设为黑色。

• 单击选中水平（值）轴主要网格线，用同样的方法将其形状轮廓设置为黑色。

• 鼠标单击选中垂直坐标轴，在［格式］选项卡［形状样式］功能组中单击［形状轮廓］按钮，在下拉列表中点击［自动］，可将垂直坐标轴设为黑色。

• 选中横坐标轴，用同样的方法将其设置为黑色。

4、为散点图添加数据标签。

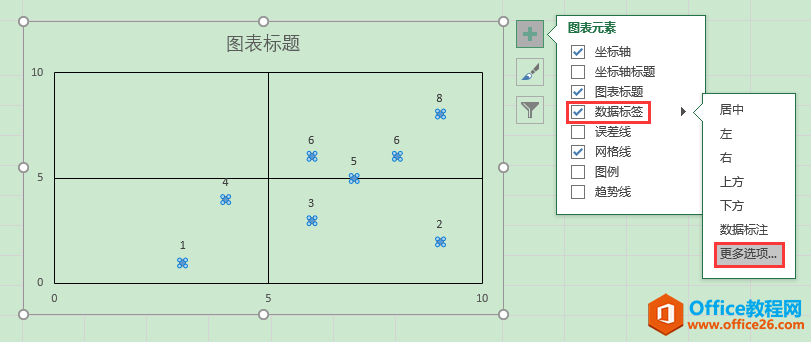

• 单击散点图中任一数据点选中整个数据系列，在图表右侧出现浮动按钮，点击最上面的"＋"按钮，在弹出的［图表元素］列表中勾选［数据标签］选项，单击［数据标签］右侧的三角形按钮，在弹出的列表中选择［更多选项］。

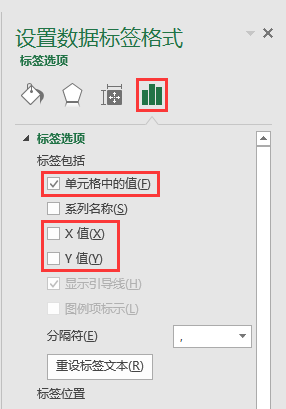

• 在弹出的［设置数据标签格式］对话框中，在［标签选项］下的［标签包括］中勾选［单元格中的值］。

?

为使数据标签内容更加简洁，本例取消勾选Ｘ值、Ｙ值。

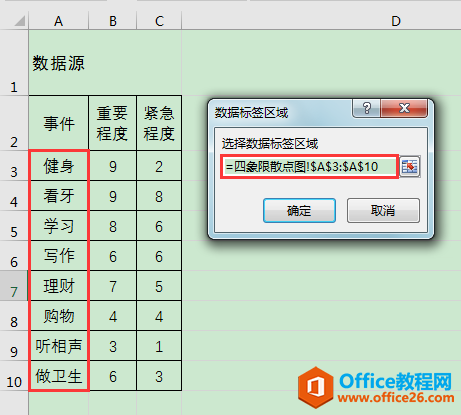

• 在弹出的［数据标签区域］对话框中，将光标定位在［选择数据标签区域］编辑框中，用鼠标框选数据源中的$A$3:$A$10单元格区域，单击［确定］按钮。

?

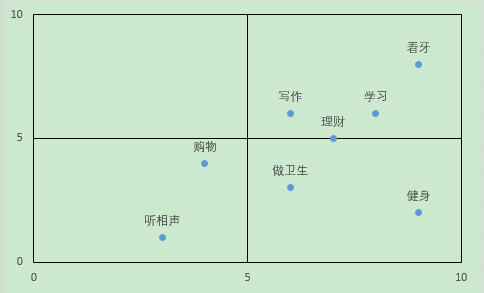

已添加数据标签的四象限图

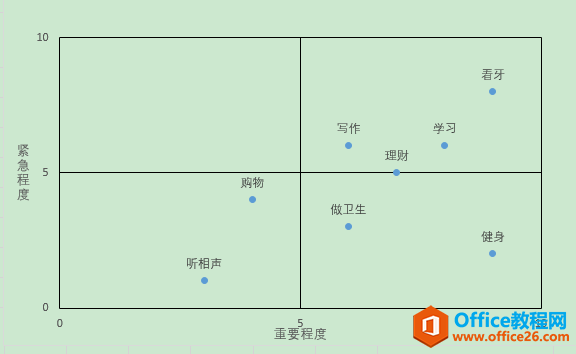

５、最后，根据实际需要对图表大小、坐标轴标题等细节进行调整和设置，最终效果图如下。
