Excel图表折线差异表达完成图文教程

数值参考自0起始

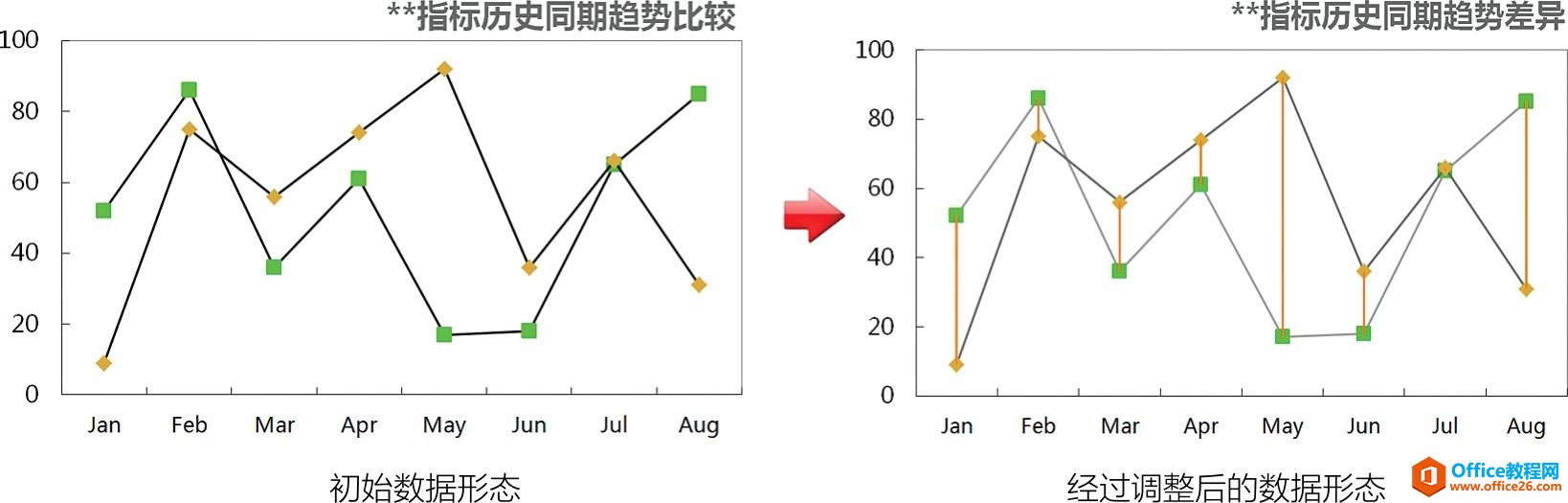

折线图具有良好的趋势诉求表达，同时兼具差异诉求表达。图8.1-5的案例中，左侧初始数据形态图表，由于视觉无法定位在数据差异上，所以对于差异的直观认识会变得有些混乱；如果在折线图表系列中勾选“高低点连线”选项，换为右侧所示表达，则图表反映的差异就直观了许多。当然勾选“涨／跌柱线”也可实现，同时可分别设置正负差异的色彩，但由于无论如何设置，涨／跌柱线均有一定的宽度，在图表上表达面积过大，故并不推荐。

图8.1-5　折线图表的差异诉求表达

数值参考非0起始

图8.1-6所示为指标管理类图表，通过一条管理线为参考，将数据划分为两类：异常的和正常的，通常此类图表超出管理线为异常，反之为正常。若要分析指标的危险度，使用右侧图表则要明显一些。

图8.1-6　折线类预警管理类图表

学习思考

关于折线图表的差异表达：

1）折线图表不论采用何种形式，其表达差异的效果相较柱形或条形类图表要差；

2）“垂直线”的方法不适宜使用在多管理线状态下，比如品质管理的SPC管制图（Statistical Process Control）。

图8.1-6右侧所示图表，视觉布局属典型沿坐标轴两侧发散。该案例中管理线的实现借用了Excel图表的分类横轴，纵轴的“分类轴交叉于”设置在65，折线图表系列选项中勾选了“垂直线”。
