Excel图表元素 系列线与引导线使用基础图文教程

Excel二维堆积条形图和堆积柱形图支持使用系列线，其可以更好地帮助读者理解图表数据的趋势变化。要在堆积图表系列设置这些元素，需要选中该系列，在Excel 2003中，单击鼠标右键>数据系列格式>选项；在Excel 2007/2010中，图表工具>布局>折线，选中即可显示群组中所有系列全部数据点的系列线，如图5.3-14［Excel 2003］和图5.3-15［Excel 2007/2010］所示。

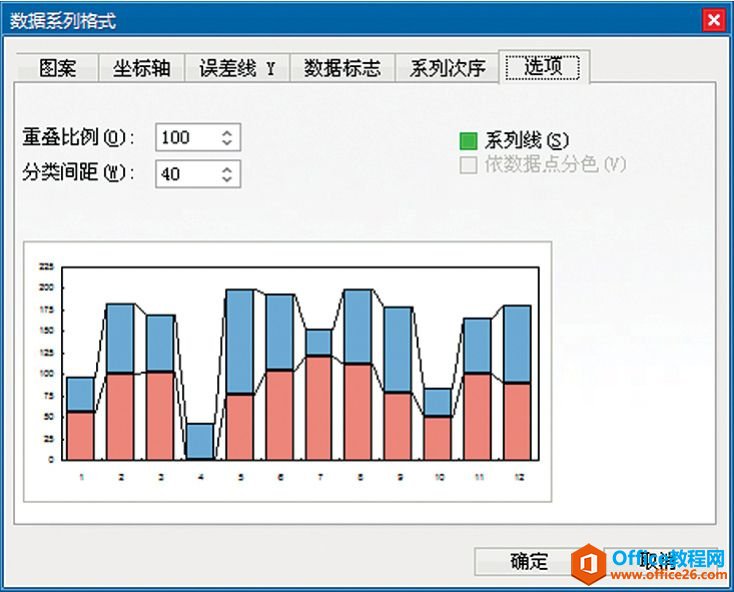

图5.3-14　Excel 2003堆积柱形系列的系列线

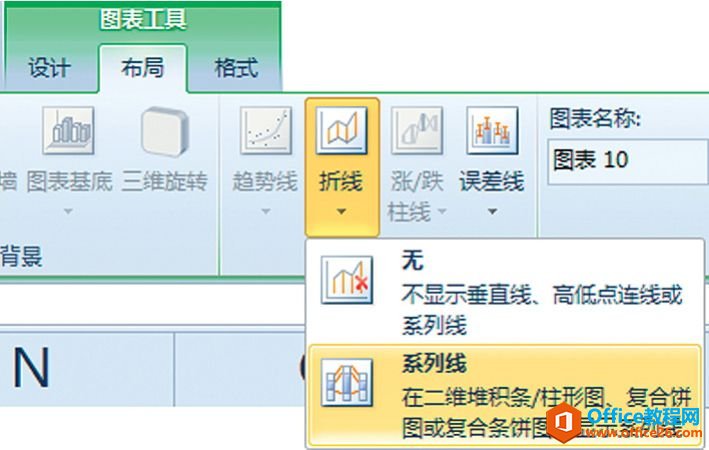

图5.3-15　Excel 2007/2010堆积柱形系列的系列线元素

Excel饼图支持使用引导线，其可以更好地帮助标签和数据点（扇区）建立彼此联系，默认状态下该选项已被选中，图5.3-16是该元素的一个演示。要在饼图系列设置该元素，需选中该系列，无论Excel版本，单击鼠标右键>数据系列格式>数据标签／设置数据标签；选中［显示引导线］，然后选中标签后拖曳即可获得显示，如图5.3-17［Excel 2003］和图5.3-18［Excel 2007/2010］所示。

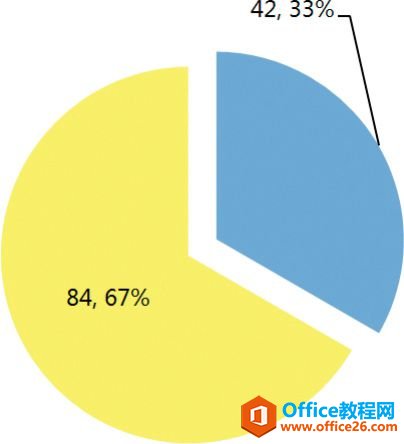

图5.3-16　Excel饼图标签的引导线

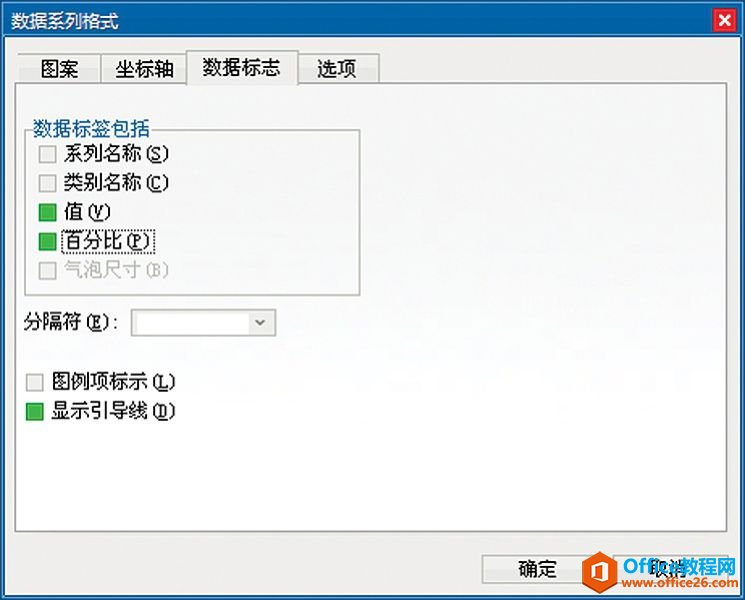

图5.3-17　Excel 2003饼图标签引导线

图5.3-18　Excel 2007/2010饼图标签引导线
