Excel图表的各种分类介绍

Excel包含了大量实用的基础图表类型及其子类型，熟练掌握Excel基础图表类型的特点是作图首要任务。不论何种图形，都绘制在坐标系中，Excel图表亦不例外。坐标系依图表系列的布局样式又分为直角坐标系和极坐标系。柱状、条状、折线、面积、散点、气泡、曲面图表类型绘制在直角坐标系；饼图、环形、雷达图表类型绘制在极坐标系。

Excel提供了11个大类的图表，每类图表又包含了大量的子图表类型，基本可分为标准、强调总值的堆积、强调占比的百分比堆积、复合、特殊格式设置这五个子类别的图表，有些子类别并不被某些图表支持，根据图表的不同又支持相应的三维类型。

柱形图

柱形图支持标准、堆积、百分比堆积、三维子类型图表19种，图5.1-1?所示列均为标准柱形图，即簇状柱形图；?所示列均为堆积柱形图；?所示列均为百分比柱形图；?所示列均为标准三维柱形图；大括号所示部分为相对应的三维类型图表。

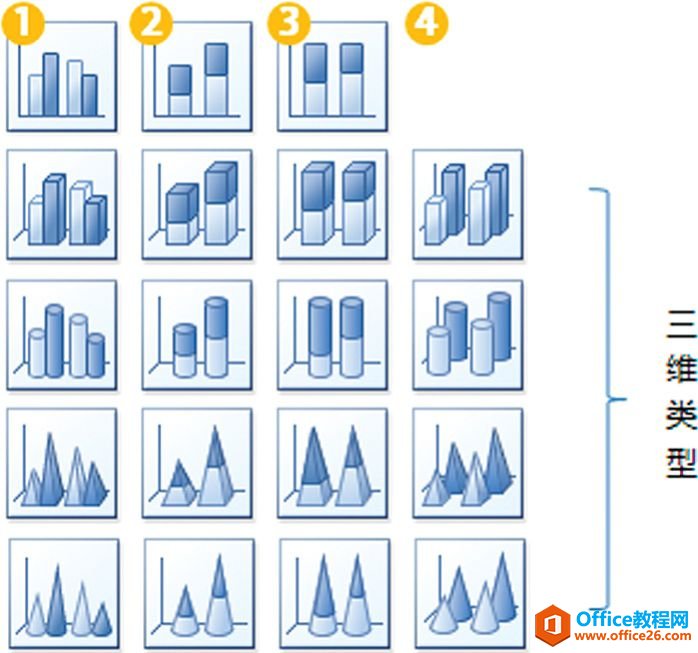

图5.1-1　Excel柱形图表

Excel 2003在图表向导中不直接支持三维圆柱、棱锥、圆锥图，这些子类型的图表其实是三维柱形图的变形。选中三维柱形图系列>单击鼠标右键>选择数据系列格式>形状，即可看到图5.1-2或图5.1-3所示的选项界面，通过该选项界面即可设置此类三维效果。

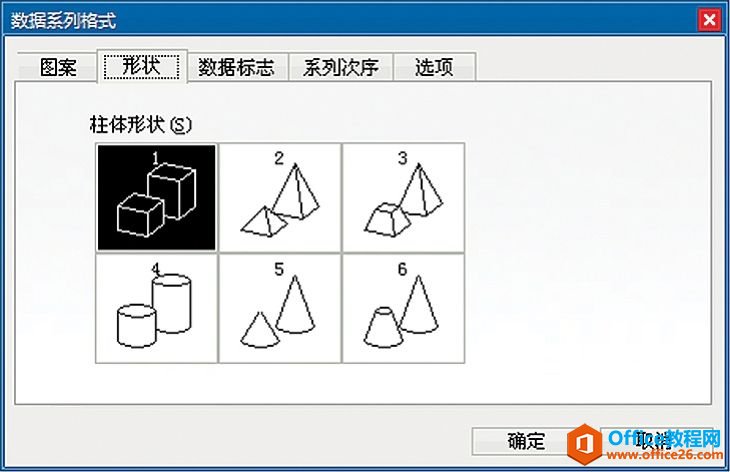

图5.1-2　Excel 2003形状设置选项

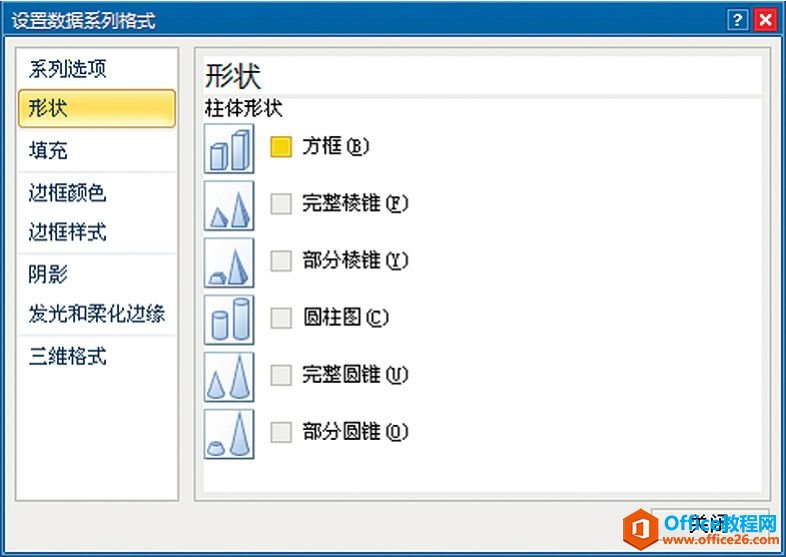

图5.1-3　Excel 2007/2010形状设置选项

条形图

严格意义上来讲，Excel的条形图是柱形图分类轴和数值轴位置交换的结果。条形图支持标准、堆积、百分比堆积、三维子类型图表15种，图5.1-4?所示列均为标准条形图，即簇状条形图；?所示列均为堆积条形图；?所示列均为百分比条形图；大括号所示部分为对应的三维类型图表。

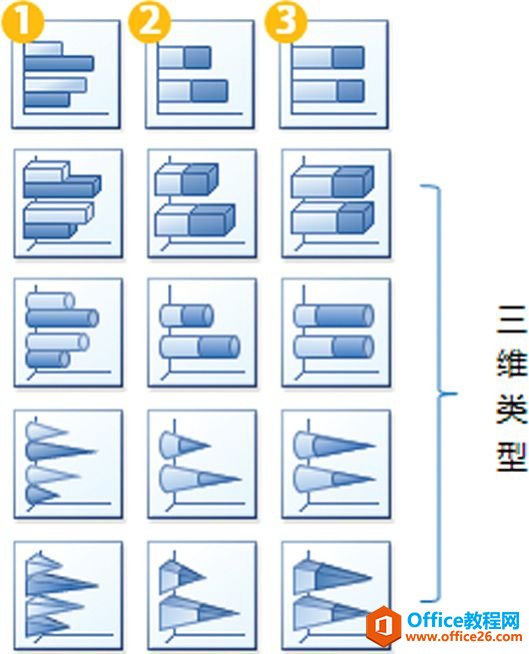

图5.1-4　Excel条形图表

注：Excel 2003三维圆柱、棱锥、圆锥图的设置方法参见本章5.1.1节“1．柱形图”的相关内容。

折线图

折线图支持标准、堆积、百分比堆积、三维子类型图表7种，图5.1-5?所示列均为标准折形图；?所示列均为堆积折线图；?所示列均为百分比折线图；?所示列为三维折线图。第2行?～?列的3种子类型仅为特殊格式设置的子类型，这些类型的图表完全可由与之对应类型经过数据系列格式设置来获得。

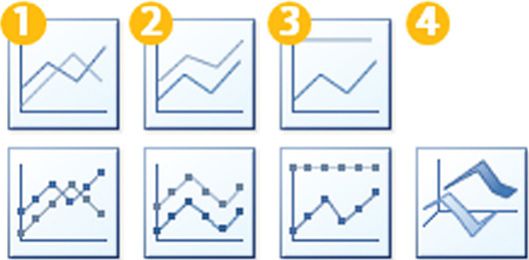

图5.1-5　Excel折线图

面积图

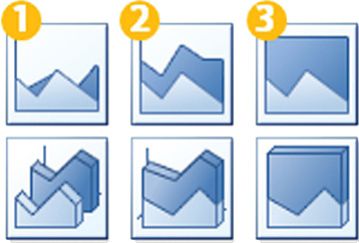

严格意义而言，Excel的面积图继承自折线图。面积图支持标准、堆积、百分比堆积、三维子类型图表6种，图5.1-6?所示列均为标准面积图；?所示列均为堆积面积图；?所示列均为百分比面积图；第2行?～?列的3种子类型为三维面积图。

图5.1-6　Excel面积图

XY散点

图XY散点图支持标准、特殊格式设置子类型图表5种，图5.1-7?所示为标准XY散点图；?～?所示均为标准类型经过数据系列格式设置获得的特殊格式设置子类型。

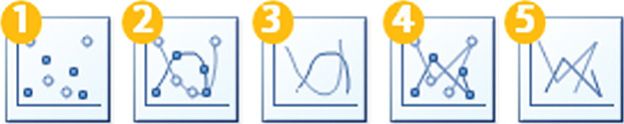

图5.1-7　Excel XY散点图

气泡图

从其绘制方式而言，Excel气泡图是XY散点图的特殊子类型。气泡图支持标准、特殊格式设置子类型图表两种，图5.1-8?所示为标准气泡图；?所示为标准类型经过数据系列格式设置获得的特殊格式设置子类型。

图5.1-8　Excel气泡图

曲面图

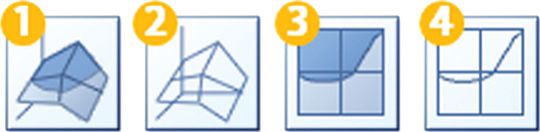

该图表类型是以三维图表为基础的图表类型。曲面图支持标准、特殊格式设置子类型图表4种，图5.1-9?所示为标准曲面图；?～?所示均为标准类型经过数据系列格式设置获得的特殊格式设置子类型。

图5.1-9　Excel曲面图

饼图

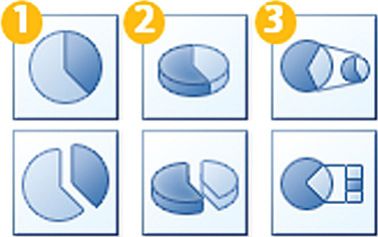

饼图支持标准、复合、特殊格式设置子类型图表6种，图5.1-10?列所示均为标准饼图；?列所示均为三维饼图；?列所示均为复合饼图。第2行所示为第1行相对应的特殊格式设置子类型，但?所示类型必须通过改变图表类型来获得。

图5.1-10　Excel饼图

环形图

环形图支持标准、特殊格式设置子类型图表两种，图5.1-11?所示为标准环形图；?所示为特殊格式设置的子类型。环形图支持多层环形嵌套。

图5.1-11　Excel环形图

雷达图

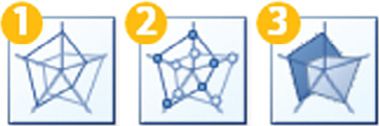

雷达图支持标准、特殊格式设置子类型图表3种，图5.1-12　?所示为标准雷达图；?～?所示为特殊格式设置的子类型，但?所示类型必须通过改变图表类型来获得。

图5.1-12　Excel雷达图

股价图

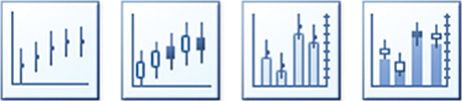

股价图并非基础图表类型，其属于组合图表类型。股价图提供4种不同类型的组合图表模板（如图5.1-13所示）。

图5.1-13　Excel股价图
