Excel图表的“前景色”与“背景色”设置技巧

在Excel图表中，面积类系列的“数据系列格式>填充效果\填充>图案\图案填充”中，包含两个基于调色板的“前景色”和“背景色”（如图4.3-14和图4.3-15箭头所示）。

图4.3-14　Excel 2003的“前景色”和“背景色”

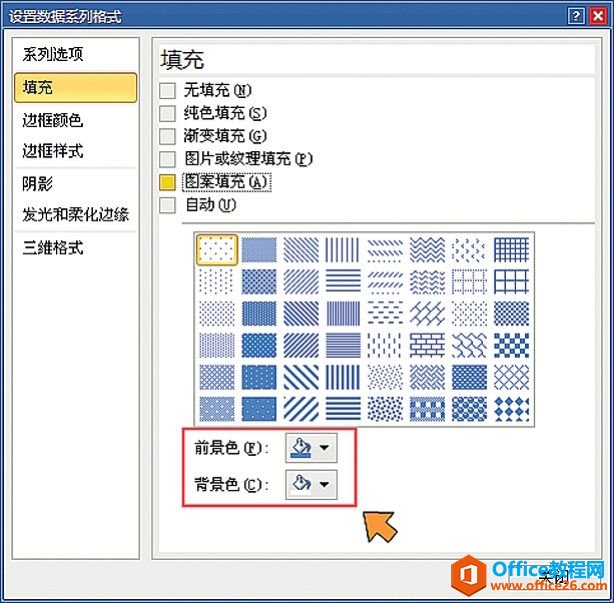

图4.3-15　Excel 2010的“前景色”和“背景色”

从该选项面板我们可以清楚地看出：Excel的“前景色”和“背景色”其实是填充在不同层上的颜色。“背景色”位于色彩工作区的底层，在背景色上一层的所有以各种方式表达的颜色为“前景色”。

Excel图表的柱形、条形系列的数据系列格式中有个选项为“以互补色代替负值”（如图4.3-16和图4.3-17所示），这个“互补色”并不是色彩管理中色环上的互补色概念，更好的理解其实是Excel中的“背景色”。这里使用“互补”这个概念其实是Excel的“前景色”和“背景色”呈现方式存在互逆性，和色环的互补色属性相同，即当“以互补色代替负值”被选中时，则位于分类坐标轴下方的面积类系列填色使用“背景色”来填充。

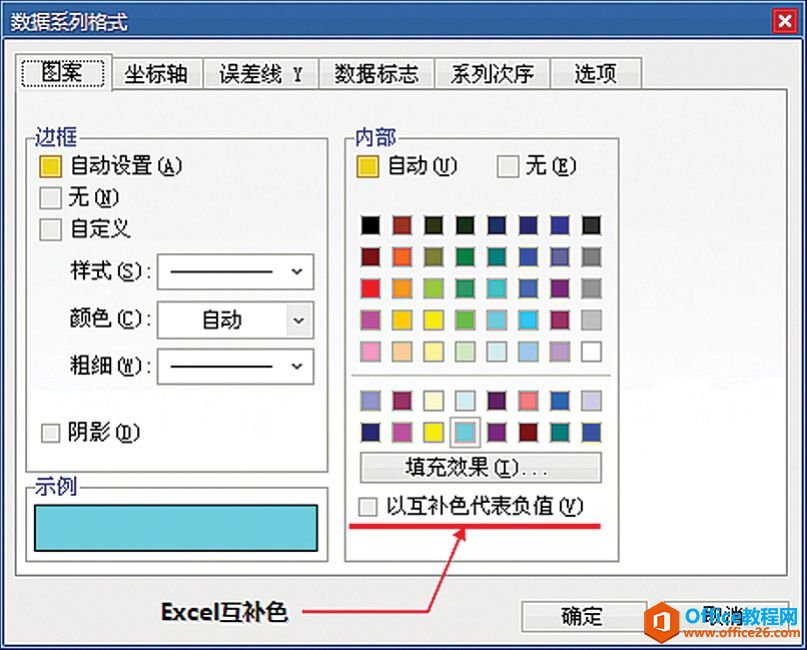

图4.3-16　Excel 2003的“互补色”

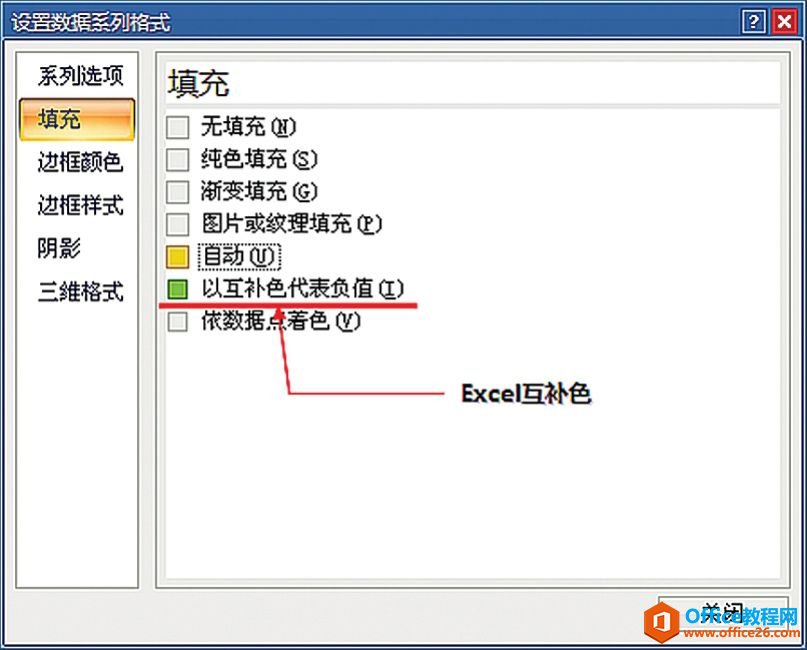

图4.3-17　Excel 2007和2010的“互补色”

提示

1）整体系列或每个系列点我们均可通过一个个设置的方式来设定不同的“背景色”。

2）Excel默认的“背景色”为白色。

3）Excel 2007并未提供设置面板，但该选项依然可用，需通过VBA来实现，或借助Andy pope的这个工具：http://www.andypope.info/charts/patternfills.htm。
