excel图表的表达形式 excel图表不同的布局

比例

主要针对元素之间相比较的大小及或位置关系，柱形图、条形图、面积图、气泡图、饼图、环形图、雷达图表现最为突出。对于表达点线的折线图表系列，数据点标记的大小应该保持一致，如果大到有了面积的视觉观感也不合适，除非数据是3个维度，面积的大小是其中的一个维度，比如气泡图（如图3.3-8所示）。

图3.3-8　不同面积大小的气泡图

注：整体而言，图表本身的长宽是1∶0.618或1.618∶1的黄金比例时，会使视觉舒适。同理，条、柱形图表系列的宽度和间距比例符合这一比例，也会有好的视觉观感，故将柱形或条形间距设为40％～60％是一个很好的选择。

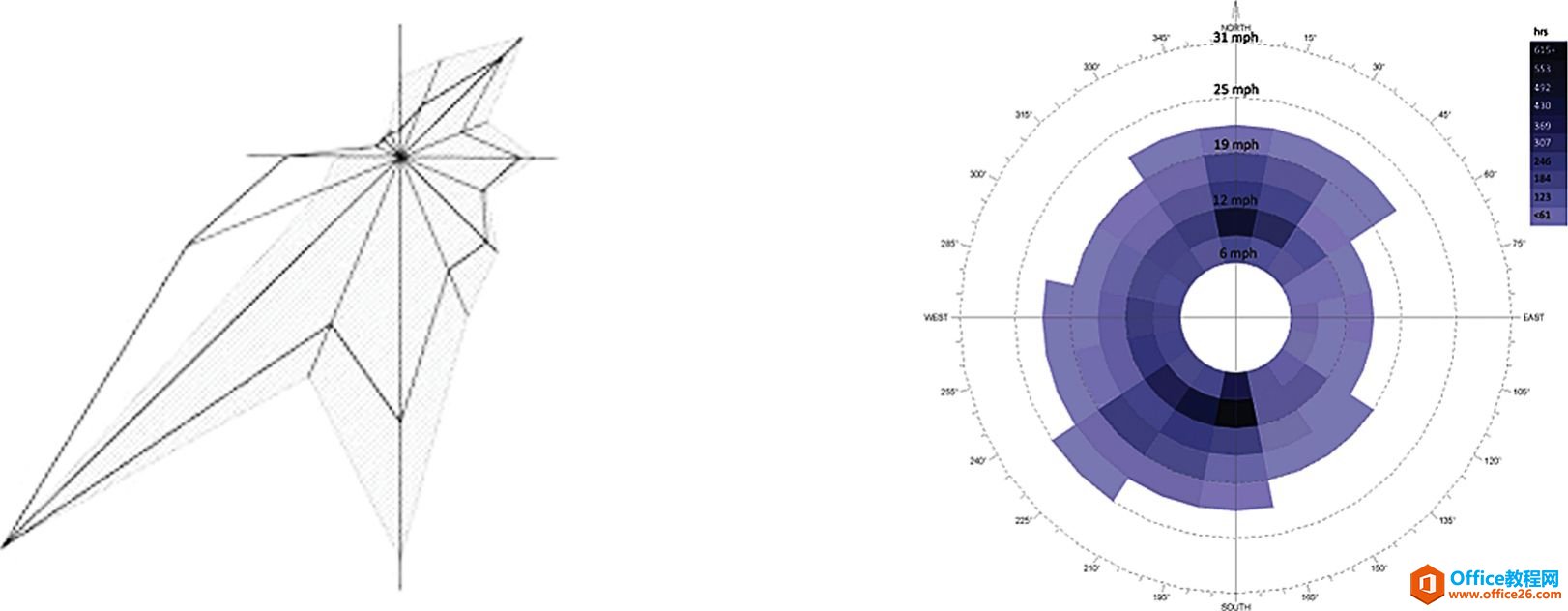

发射

具有方向的规律性，发射中心为最重要的视觉焦点，所有的元素呈中心集中，或由中心散开状态（如图3.3-9所示），比如雷达图、饼图。该中心可以是一个点，也可以是一条轴线。

图3.3-9　具有中心特征的图表

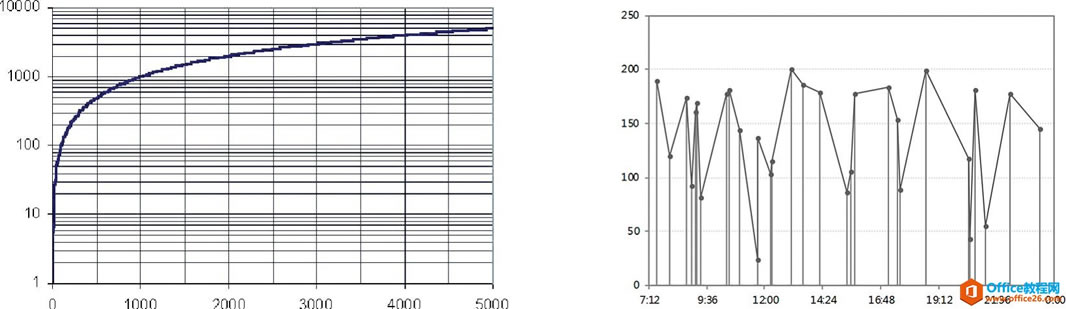

密集

在整个图表中视觉表达元素有疏有密，在视觉上有张力，具有节奏感，最疏或最密的区域是视觉焦点（如图3.3-10所示）。密集也是一种对比，它会产生疏密、虚实、松紧的对比效果。密集需要视觉表达元素面积较小，且数据点个数众多。一般使用在散点类型的图表，或对数等科学坐标系的图表中。

图3.3-10　具有疏密特征的图表

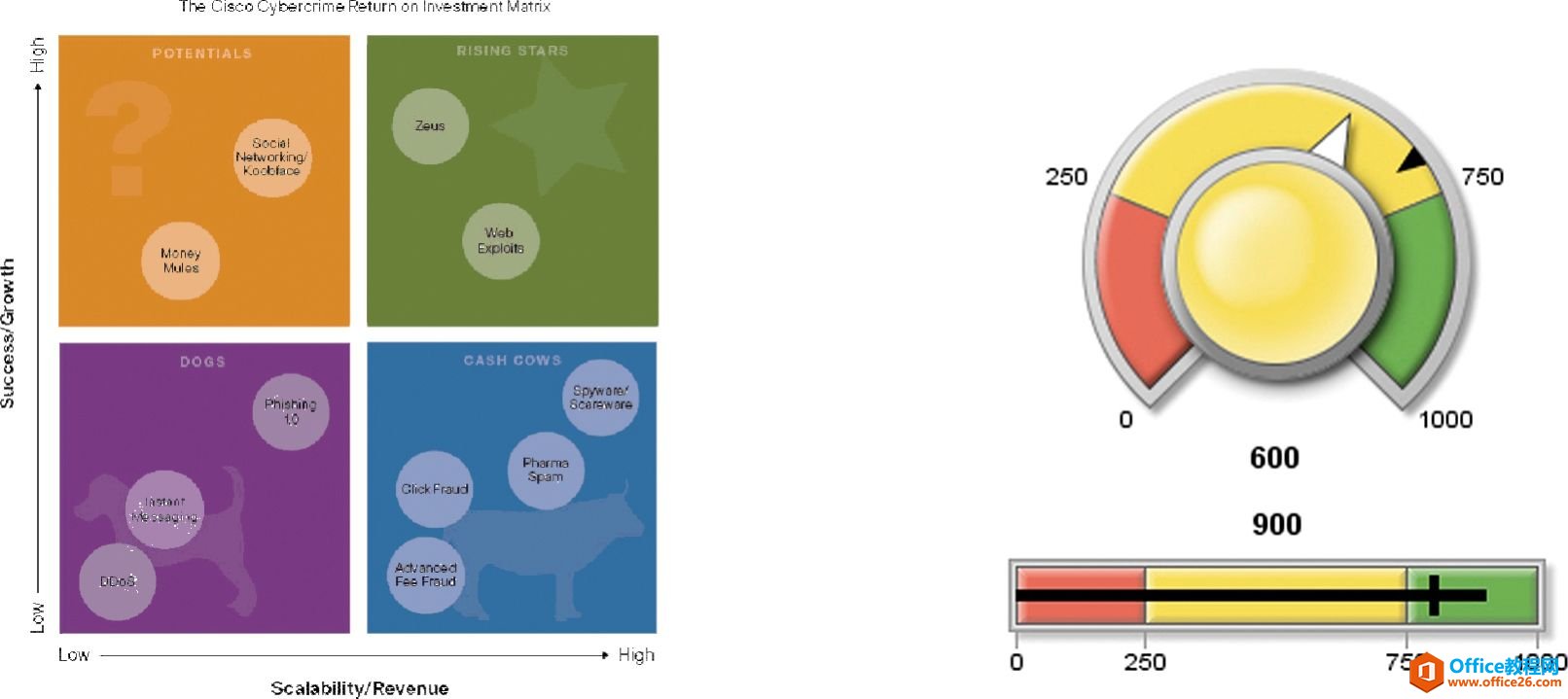

分割

在图表中，把绘图区整体分成若干部分的方式（如图3.3-11所示）就是分割。最典型的应用是波士顿矩阵图和红绿灯图。这个原则也可将一个图表变为若干小图表的集合体，避免图表表达系列过多，影响图表的可读性。

图3.3-11　被裂区分割的图表
