制作图表时excel图表元素的逻辑关系

在Excel图表中，由一组相同或相似形态组成的集合为基本图表元素，单个组成单元也是基本图表元素。它是Excel图表构成的最小单位，例如：数据系列、数据标签、数值和分类坐标轴、网格线、图例、误差线、趋势线等。

Excel中设置图表元素时遵循一定的逻辑关系，理解元素的逻辑关系有助于快速制作图表。图3.1-5列出了Excel图表元素的逻辑关系，其中：黄色的为宿主元素，浅绿色的为寄生元素，白色的为图表标签类元素。

图3.1-5　Excel图表元素从属与逻辑层次

1. 数据表只与直角坐标系相关，雷达图、环形图、饼图均不被支持。
2. 饼图和环形图不支持坐标轴。
3. 高低点连线、垂直线、涨跌柱线只与折线图表系列相关。
4. 系列连线只与柱、条形图表系列和子母饼图相关。
5. 引导线只与饼图的数据标签相关。

了解和熟悉这种关系有利于我们快速制作图表，因为要使寄生元素显示，就必须先选中宿主元素，这些关系在Excel 2003制作图表时表现得较为明显，Excel 2007和2010的Ribbon新菜单弱化了这种逻辑关系（如图3.1-6所示），变得更加快捷和直观。

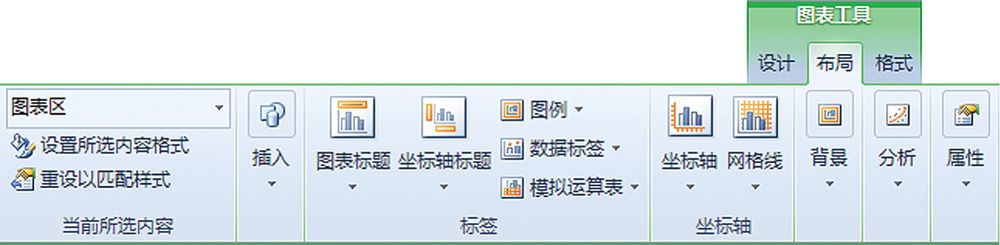

图3.1-6　Excel2007和2010的Ribbon图表布局菜单
