几何画板如何绘制内外转盘

在以往的教程中，我们已经能够体验到了几何画板强大的绘图功能，绘制的图远远超乎你的想象。比如内外旋转的转盘怎样绘制呢？下面将详细介绍几何画板内外转盘的绘制方法。

具体的操作步骤如下：

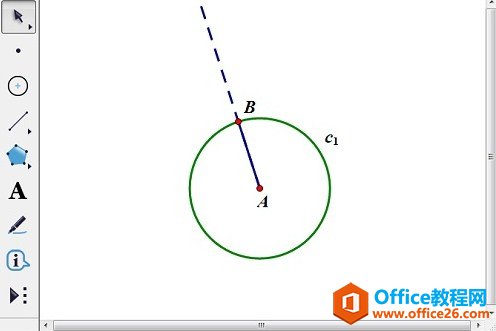

1.打开几何画板软件，在空白区域画射线AB；构造线段AB；以点A为圆心，线段AB为半径画圆c1。

2.画一条线段r；以点A为圆心，r为半径画大圆c2，交射线于点C，过点C作射线的垂线l。

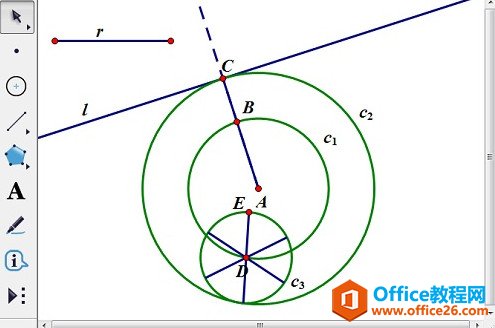

3.在圆c1上任意画一点D，以D为圆心，线段CB为半径画小圆c3；在圆c3上任意画一点E，链接DE，让线段DE绕点D反复旋转60度5次，得到转盘c3。

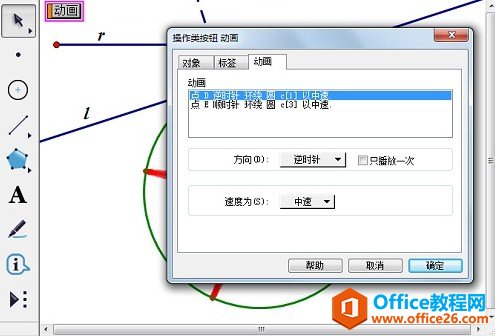

4.建立动作按钮。同时选中点D、E，单击“编辑”——“操作类按钮”——“动画”选项，在弹出的动画属性对话框中，设置点D绕圆c1作逆时针中速运动，点E绕圆c3作顺时针中速运动，建立“动画”按钮。

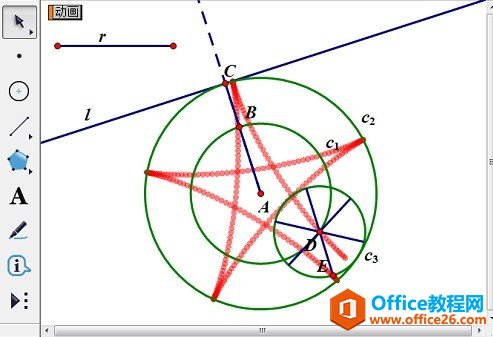

5.选中点E，单击“显示”——“追踪点”命令，追踪点E的轨迹。点击“动画”按钮，转盘转动时，可显示点E的轨迹，如下图所示。

以上向大家介绍了几何画板内外转盘的绘制方法，主要运用了几何画板动画功能。
