如何运用几何画板中绘制彩色圆环 案例图文教程

同心的大圆和小圆之间会形成圆环，那么如何给圆环绘制成彩色的呢？我们可以通过追踪线段或者轨迹来绘制彩色圆环，下面将介绍用几何画板绘制彩色圆环的方法。

具体的操作步骤如下：

1.新建一个几何画板文件。选择“数据”—“新建参数”命令，值设置为“2.00”，在绘图区左上角出现“t1=2.00”的字样。

2.绘制出线段AB和线段CD，和在线段AB、线段CD外的一点E。如下图所示。

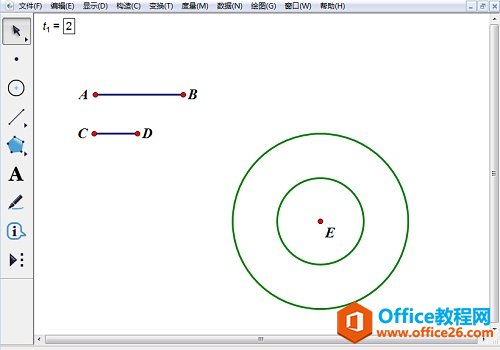

3.选中点E和线段AB，选择“构造”—“以圆心和半径绘圆”命令。再选中点E和线段CD，再执行一次上述命令。绘制出两个同心圆。如下图所示。

4.在大圆上任选一点F，连接FE，交小圆于点G。隐藏线段EF。绘制出线段FG，选中线段FG，选择“显示”—“追踪线段”命令。

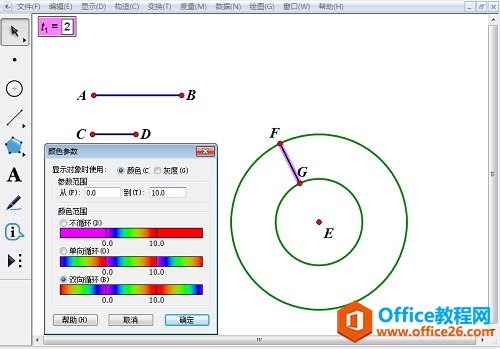

5.选中线段FG、参数值“t1=2.00”，选择“显示”—“颜色”—“参数”命令。在弹出的对话框中，“参数范围”设置为从“0.0”到“10.0”，点击“确定”即可。

6.选中点F、参数值“t1=2.00”，选择“编辑”—“操作类按钮”—“动画”命令。在弹出的对话框中数值设置如下：“1.0”单位，“0.05”秒，范围“-10.0”到“10.0”。运动为“点F逆时针方向围绕圆＃1以中速”。如下图所示。

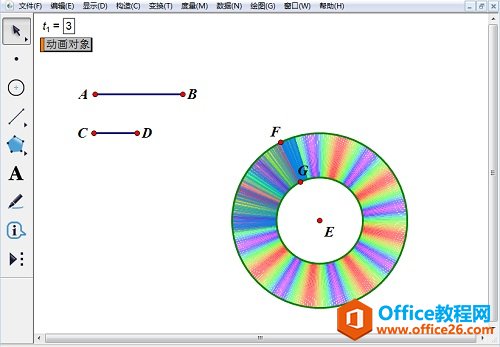

7.点击绘图区左上角的“动画对象”按钮，就可以得到一个彩色的圆环。如下图所示。

以上向大家介绍了几何画板绘制彩色圆环的方法，大家可以根据以上步骤多多练习，主要运用了几何画板追踪对象和参数功能。
