高频率非公版GTX660Hawk版公布N760显卡

在过去的两天里，AMD HD 7900系列显卡已大幅降价。 HD 7950之类的图形卡跌至1799元的价格，GTX 760图形卡就位于该位置。但是，GTX 760在HD 7950上并不会完全处于不利地位。GTX760的公共版本已经可用。在与HD 7950的斗争中，当前市场上的大多数GTX 760都是高频非公开版本。以这个价格，一些经典的非公开版本的GTX 760仍然是高端游戏玩家的选择之一。

MSI之前已经发布了GTX 760游戏版本，并且最近发布了Hawk版本的GTX 760图形卡。与GTX 660 Hawk相比，这一代的Hawk发生了很大变化。 Hawk系列曾经是黑色+蓝色，而GTX 760 Hawk是黑色+。外观与传统的Hawk配色相反，但更接近闪电版本。

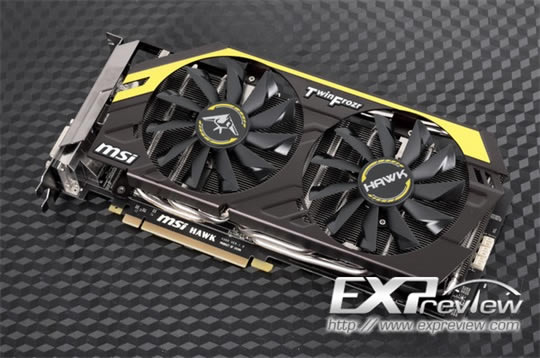

MSI N760 Hawk图形卡（点击放大）

MSI N760 Hawk图形卡看起来非常熟悉。在Lightning，Hawk和Gaming图形卡上普及了Twin Frozr IV散热器之后，这种双风扇散热器就显得太多了。

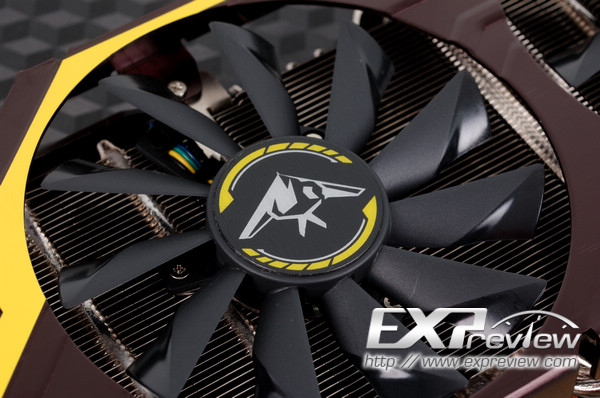

11个刀片的刀片设计，支持自动除尘

N760 Hawk图形卡的散热器

实际上，N760 Hawk使用的TF IV散热器与上一代GTX 660使用的TF IV散热器不同。后者使用4条热管（2条分别用于8mm和6mm），5条用于N760 Hawk。一个热管是8mm，四个是6mm，风扇的直径从9cm增加到10cm。该散热器等效于TF 4S版本。

在N760 Hawk上新添加的导流板法兰

散热片也有独特的改进。每个散热片都有四个气流偏转法兰（如上面的红色圆圈所示，其中一部分被热管阻塞），该法兰可以偏转气流。在热管上，增加了气流面积，并提高了散热效率。这是以前的TF散热器所没有的设计。

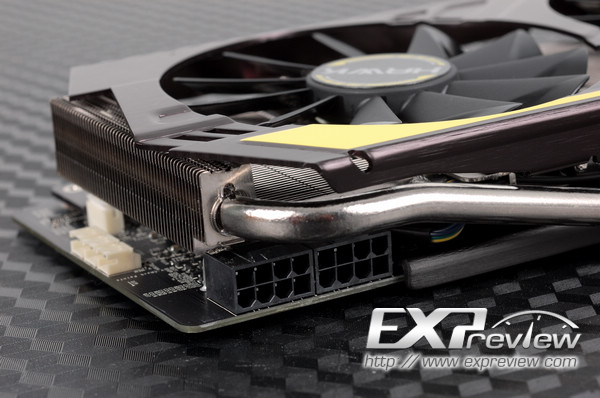

电源接口是双8针，比公共版本的双6针更强大

视频输出接口是双链DVI，HDMI和DP

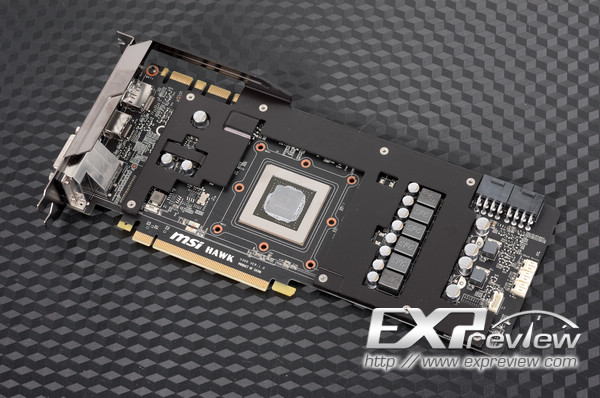

PCB上还有一个金属散热片，以帮助散热

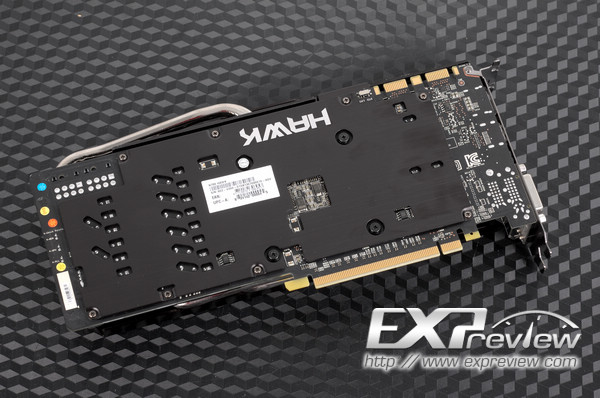

背面有一块金属板，但没有钢心

背面还具有金属Russ技术后面板，但是GTX 660 Hawk上的标准超频模块（GPU Reactor）被称为“ Heart of Steel”。看来这一代人始于Hawk和Lgihtning闪电。将扩大极端超频的差距。

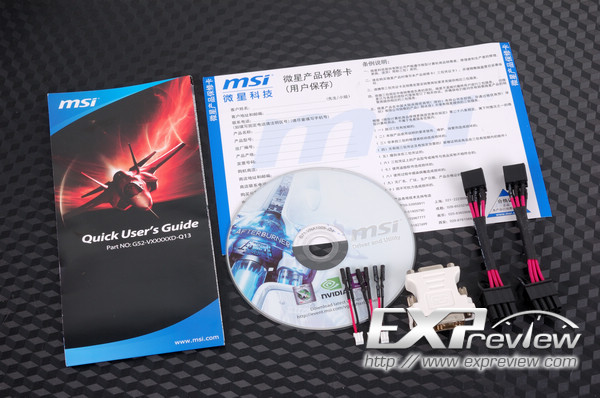

附件，DVI转换接口，电源线和电压测量点转换电缆作为礼物赠送

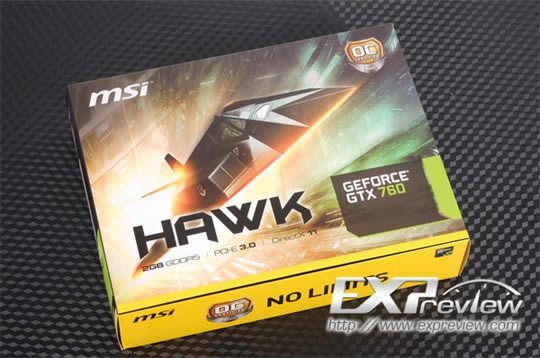

包装和样式也向着的闪电迈进

◆MSI N760 Hawk的拆卸：6 + 2相电源，8层PCB

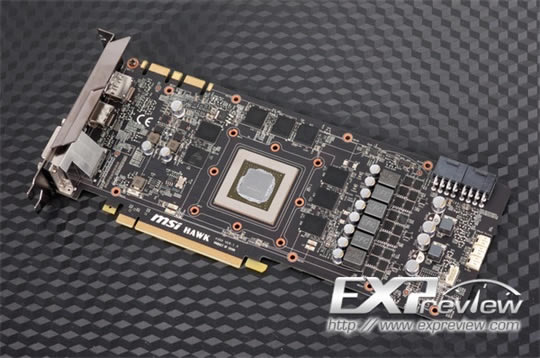

MSI N760 Hawk图形卡PCB（点击放大）

MSI N760 Hawk图形卡PCB是1 0. 5英寸规格，长度与上一代GTX 660 Hawk相同，也是非公开版本设计，配备6 + 2相电源。值得一提的是，图形卡是8层PCB设计的，目前的图形卡PCB一般只有6层。

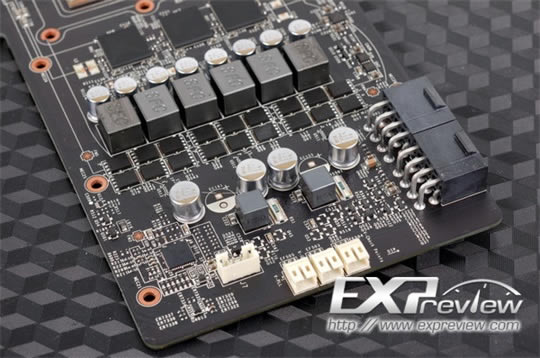

PWM电源电路

用于视频存储器的独立2相电源位于PCB的左侧，而右侧则是6相GPU内核电源。它使用MSI军用IV级材料。每个阶段均配备1个上部MOSFT和2个下部MOSFT，FP5K“黑帽”固态电容器和SFC超亚铁盐电感器。

6 + 2相军用标准IV材料的电源是GTX 760图形卡中的高质量电源设计，但令玩家感到不舒服的是它与8 + 2 + 1相相比GTX 660 Hawk的电源后者不仅具有大量的电源相，而且还使用了铜MOSFET。 SFC电感器也涂有金，因此它们的售价更高，而且更耐用。

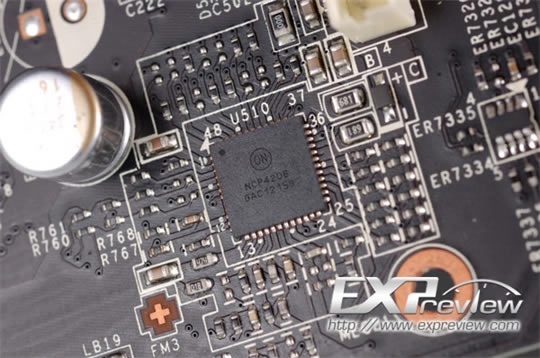

PWM管理芯片是ON Semiconductor NCP4206，它支持6相电源管理。该芯片用于GTX 780的公共版本

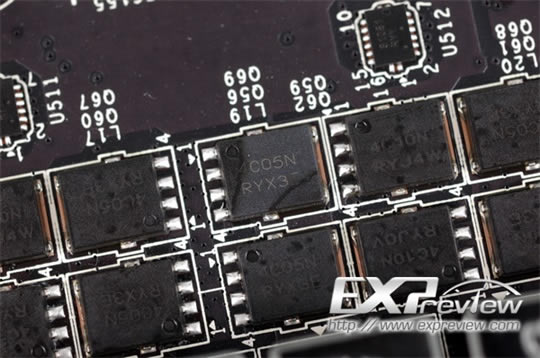

1个上2个下MOSFET

MOSFET的设计为1向上和2向下，上桥为4C10N，下桥为两个4C05N。详细信息未知。

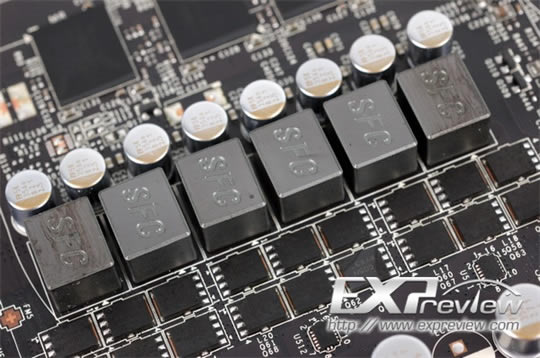

MSI的SFC超级亚铁盐电感器

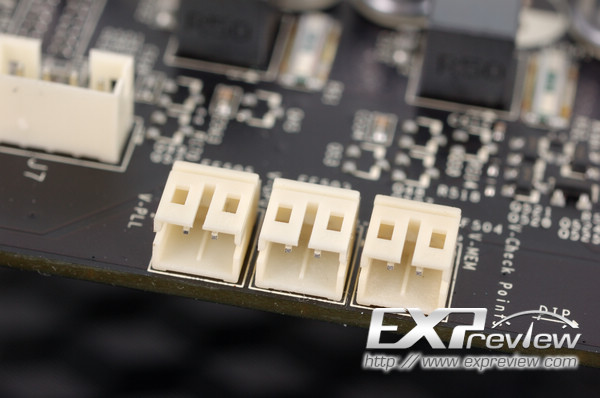

V-检查电压测量点

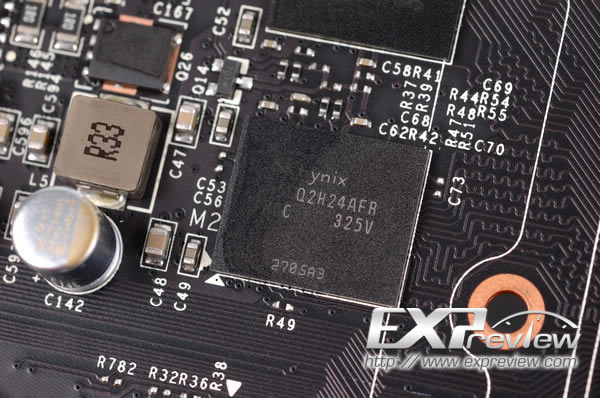

Hynix视频内存颗粒

视频内存颗粒来自SK Hynix，编号为H5GQ2H24AFR，单个内存容量为2Gb，总容量为2GB。 R0C后缀为6000Mbps，实际工作频率为1502MHz。

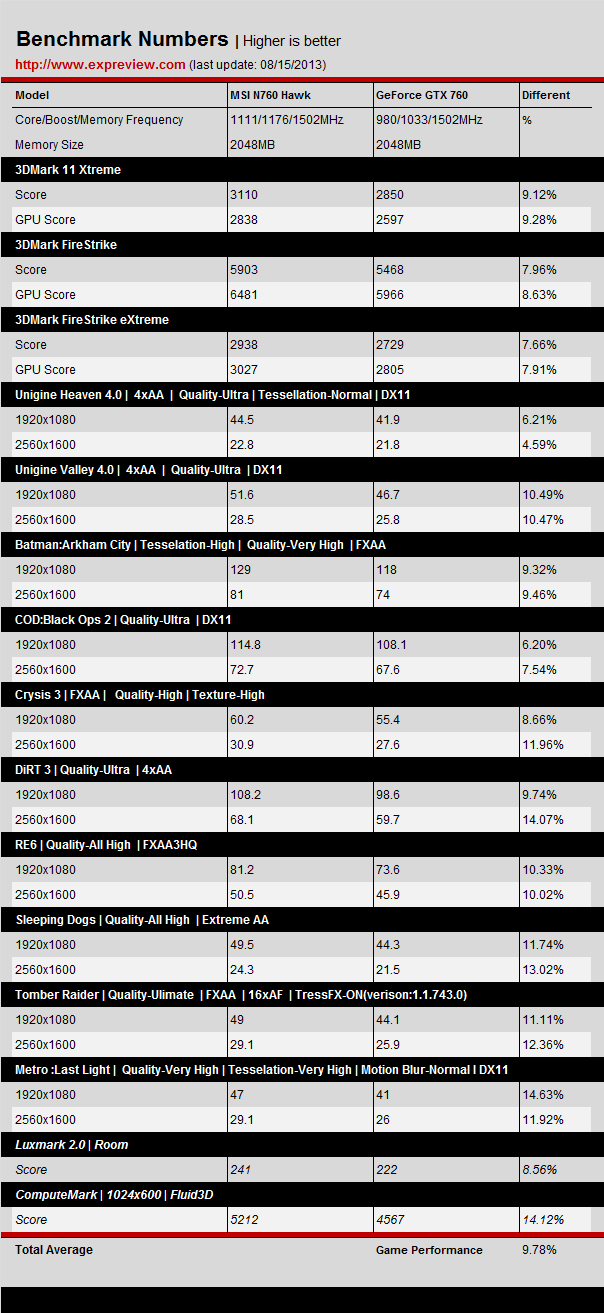

◆性能测试：1111MHz高频，性能高于公版9. 8％

MSI N760 Hawk显卡的核心频率为1111MHz，Boost频率为1176MHz，在实际运行中可以稳定在1241MHz。频率比公版GTX 760高出10％以上，因此在3D测试中它比公版显卡更具优势。 ，效果平均提高9. 8％。

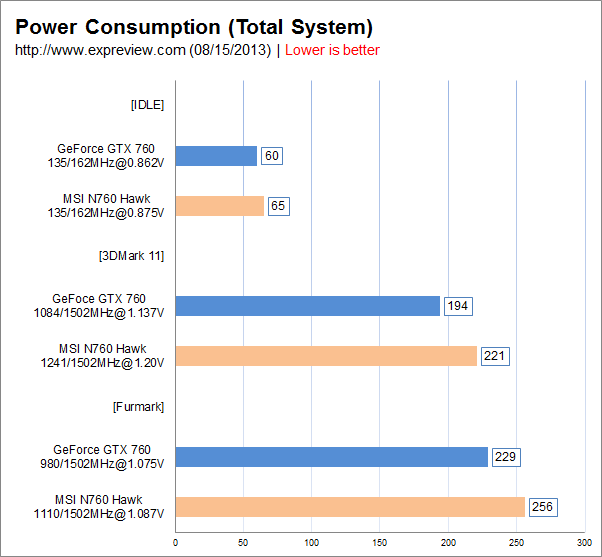

◆整机功耗测试：频率，电压更高，复印机256W

MSI N760 Hawk的核心电压和频率高于公用版本的图形卡，因此总功耗自然会高于公用版本的图形卡。待机时间高5W，而3DMark 11高27W。复制Furmark时，它也高出27W。

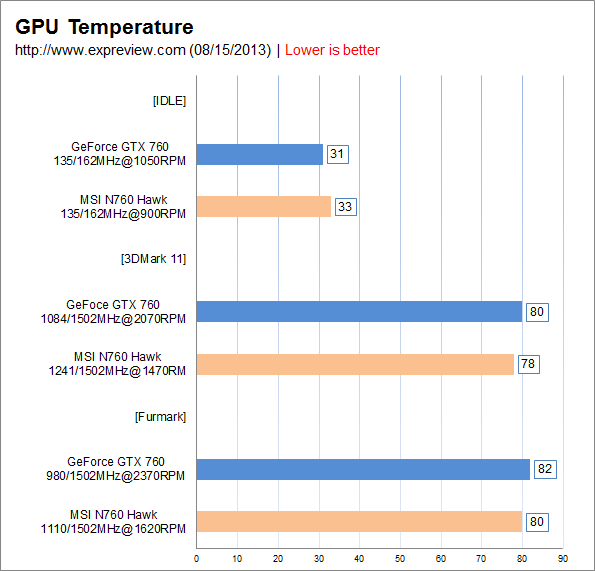

◆温度和静音：复印机80°C，低速且安静

在待机模式下，大约33°C，3DMark速度为1470RPM，温度为78°C，复印机时风扇速度为1620RPM，温度保持在80°C，这实际上是由于功耗保护NVIDIA新一代显卡Furmark在复制机刚运行时，MSI N760 Hawk的频率可以达到1241MHz，温度可以达到84°C。触发温度保护后，频率将逐渐降低。复印机的温度在默认频率下稳定在80°C。

此显卡的复制温度为零。所有GTX 700系列图形卡都具有温度保护功能，但是3DMark中的温度也达到了78°C，这在经过测试的GTX 760图形卡中相对较高。原因是为了追求静音，风扇速度相对较低。通常，在游戏应用程序中，它不超过1500RPM。官员还可以考虑在游戏负荷下提高速度和降低温度。

◆超频测试：MSI具有特色的三倍提升，高达1358MHz

MSI的Hawk and Lightning系列图形卡可以通过其自己的Afterburner软件支持三倍压力，该软件可以同时增加核心电压，内存电压和PLL电压，这对于改善超频非常有帮助。

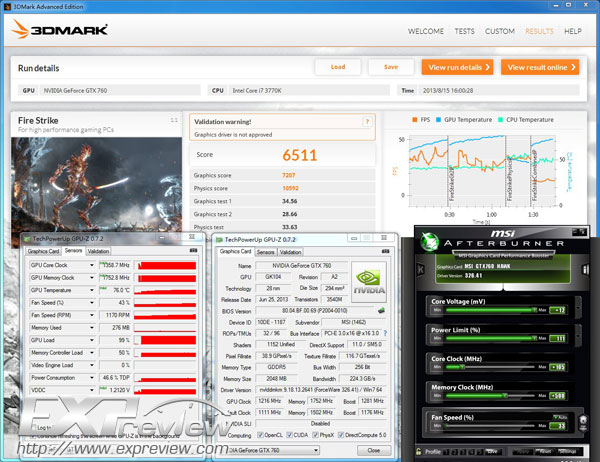

使用加力燃烧器，可以将其超频至1. 358GHz（点击放大）

在加力燃烧器软件的配合下，N760 Hawk的核心频率增加了105MHz，显存频率增加了250MHz，GPU-Z显示核心频率达到了1216MHz，但是测试中世纪可以达到1358MHz，存储频率为1752MHz。 3DMark Firestrike场景得分为6511分，比默认频率下的5903分高1 0. 3％。

在之前测试过的GTX 760公共和非公共图形卡中，超频频率通常为1293-1319MHz。相比之下，尽管微星N760 Hawk显卡没有钢心，但风冷超频能力仍然非常强大。

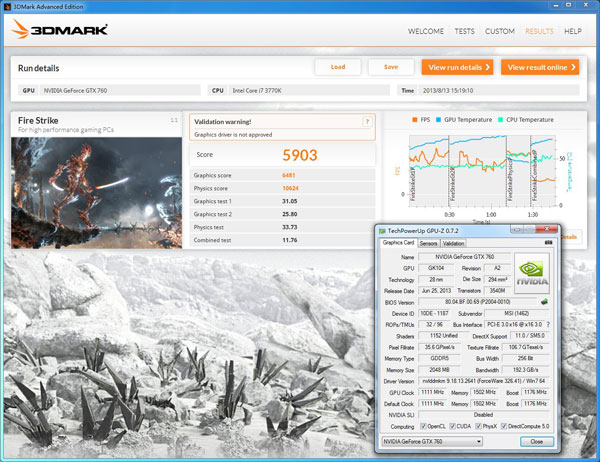

默认频率下的得分为5903分。

◆摘要：Hawk图形卡更像闪电

MSI的N760 Hawk图形卡这次没有使用Hawk常用的黑+蓝配色方案，而是使用了Lightning系列的黑+黄配色方案。此外，虽然此显卡的散热器仍为Twin Frorz 4代，但在热管和风扇上进行了改进，尤其是风扇的直径已增加到10cm，这可以获取更多的风量并降低速度，这在减少噪音方面也很有效。很有帮助。

图形卡的最终散热效果很好，而且也很安静。最大速度只有大约1600RPM。在整个过程中没有听到噪音。复印机器时，80°C的温度是正常的。但是，游戏负荷也是78°C。该性能不令人满意。官员可以考虑重新平衡速度和噪音。

增加风扇直径后，N760 Hawk的速度和噪音确实非常低

微星N760 Hawk最值得称赞的是它的超频能力。在加力燃烧器的配合下，可以承受三重压力。最终核心频率可以超过1358MHz，视频内存也具有1750MHz，这在经过测试的GTX 760显卡中是最佳性能。的。

最后，很容易担心这样一个事实，即与上一代GTX 660 Hawk相比，MSI N760 Hawk在钢铁的核心和PWM电源相的数量上有所保留。卸下后，它没有发现对图形卡性能的任何影响。超频有哪些不利影响？ MSI表示已经对PCB和电源进行了补偿，因此不会失去超频能力。

最后，MSI的N760 Hawk显卡的媒体价格为2099元，比MSI自己的N760 Gaming的1799元高300元。目前非公版GTX 760的价格一般在1899-1999元，这有点高。上。

√优点：

·改进了TF IV散热器，5条热管，10厘米大风扇

·军用标准4代材料，6 + 2相电源

·1111MHz高频，性能强劲

·安静运行，无噪音

·强大的超频能力，风冷1. 358GHz

X劣势：

·钢铁和电源的核心设计已经下降

·轻负载温度仍有改善的空间

·价格略高
