在DIY玩家眼中，主板一直是承载所有配件的主板。主板对计算机性能的影响越来越小，但是主板被简单地理解为集成了所有附件的主板。视图不正确。主板上的一大波芯片组将每个硬件的数据收集到CPU进行处理，以便每个硬件可以有效地协同工作。

主板，也称为主板，系统板，逻辑板，主板，背板等，是构成复杂电子系统（如电子计算机）的中央或主电路板。典型的主板可以为处理器，图形卡，声卡，硬盘，内存，外部设备和其他设备提供一系列的接头。它们通常直接插入相关的插槽中或通过电线连接。主板上最重要的组件是芯片组。该芯片组通常由北桥和南桥组成，有些芯片组采用单片机设计以提高其性能。

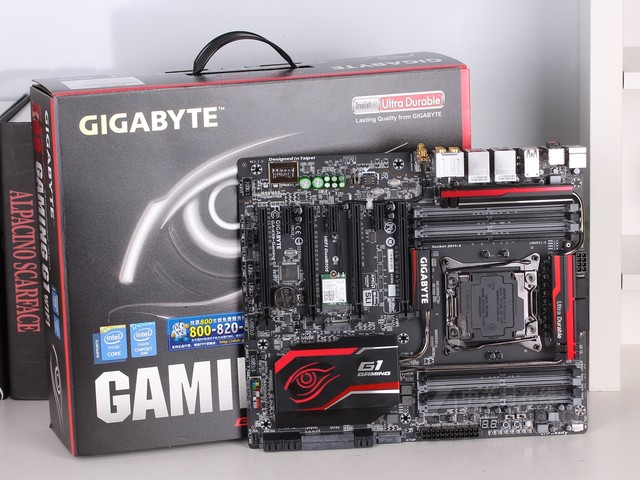

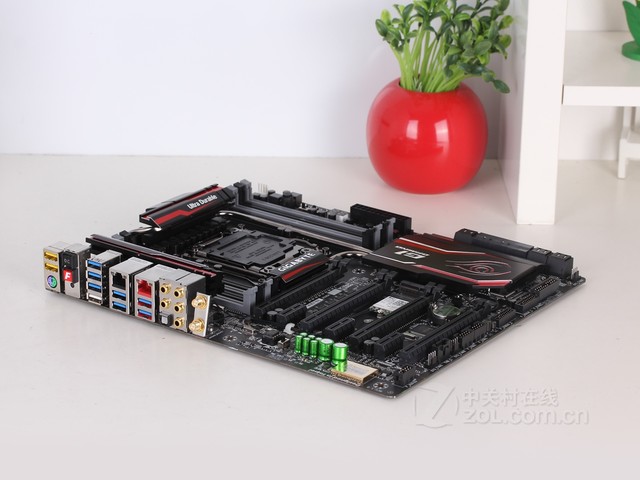

高端主板上的接口太多，以至于旧驱动程序可能无法识别它们

这些芯片组为主板提供了一个通用的平台，以连接不同的设备并控制不同设备之间的通信。它还包括对不同扩展插槽的支持，例如处理器，PCI，ISA，AGP和PCIExpress。该芯片组还为主板提供了其他功能，例如集成的图形核心，集成的声卡（也称为内置图形核心和内置声卡）。一些高价主板还集成了红外通信技术，蓝牙和80 2. 11（Wi-Fi）等功能。 （来自维基百科的参考资料）

新技术的频率越来越高

现在，由于功能的不断增强，主板可以被人们轻松使用，许正变得越来越集成，愚蠢的使用方式使人们对它的关心越来越少。似乎选择主板的标准是与硬件完全兼容，并且插座有您想要的，这很好，但是粗略的选择也使许被忽略了，并且不能真正发挥其优势。即使是旧的主板，很也不了解。驾驶员可能无法完全理解。

在预算有限的情况下购买不需要的功能很浪费

主板的布局是用户应首先考虑的重要指标之一。主板的布局将在未来组装机的可扩展性中扮演至关重要的角色，并且还将影响机箱外壳的选择。最常见的是ATX（大板），M-ATX（小板）和ITX。 ATX主板更适合安装在中塔式机箱中，M-ATX更适合安装在中塔式/小型塔式机箱中，ITX主板更适合用于HTPC机箱中。 E-ATX，XL-ATX和HTPX的相关产品相对较少，这些产品更多地集中在旗舰产品或服务器级产品中。服务器的刀片式服务器也是一件很奇怪的事情，因此我们只谈论消费者级别的产品。

2在旧的替代时代中的“核心”变化

简而言之，芯片组是主板上最重要的集成芯片。它确定主板可以使用的CPU，主板可以具有的本机接口和扩展功能（主板的扩展桥芯片也受芯片组扩展功能的影响。约束）。我们经常谈论的H61主板和Z87主板是主板芯片组的型号。图为INTEL Z87芯片组。除了较旧的AM3 +接口主板以外，所有其他主板均已取消北桥，而芯片组芯片位于南桥。一般来说，主板型号的前半部分将指示主板芯片组是什么。

Z87芯片组芯片

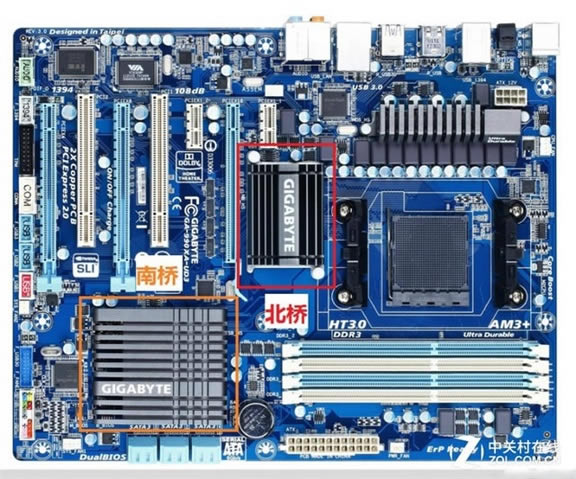

在非ITX主板上南北桥的位置基本上是固定的，请参考下图。在ITX主板中，目前几乎没有出售带有AM3 +接口（带有北桥）的ITX主板，因此可以简单地说，南桥芯片位于非CPU电源部件的散热器下。

南北桥的位置

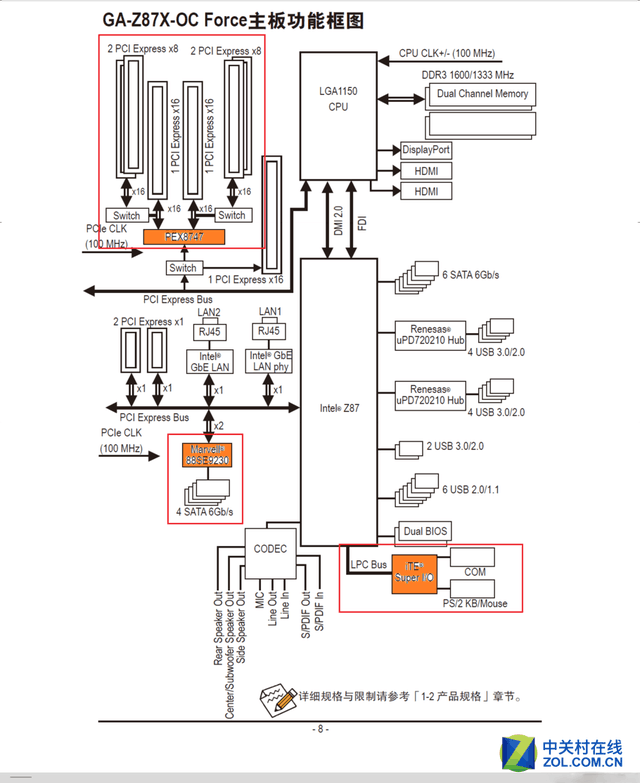

当前的CPU集成了内存控制器和图形卡PCIe插槽控制器，因此主板芯片组的功能是将CPU与非图形卡插槽，SATA接口，声卡网卡和主板上的其他设备连接。下图是Z87旗舰产品的芯片架构图。您会看到许多带有附加桥接和拆分接口（红色）的第三方芯片（橙色）。

芯片组工作图标

本机接口是指直接从母板芯片组或CPU派生的母板接口。与从主板桥接芯片派生的接口相比，本机接口通常具有更好的性能（更快，更接近接口的标称性能），更好的兼容性（直接集成INTEL的芯片组驱动程序包）。建议您首先使用本机界面。

3某些“停留”可能无法避免

安装CPU的部件必须是CPU插槽（这不是废话）。通常，除了将BGA封装的CPU直接焊接到主板（例如笔记本电脑的主板）外，它还可以支持CPU的更换。英特尔台式机级CPU采用LGA封装方式，其引脚都集成在主板的插槽中，因此我们必须注意保护那些易碎的引脚。

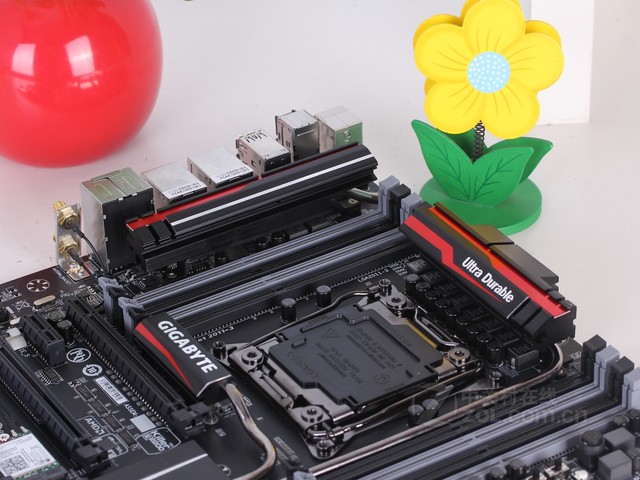

Intel芯片组主板的CPU基座有一个保护盖

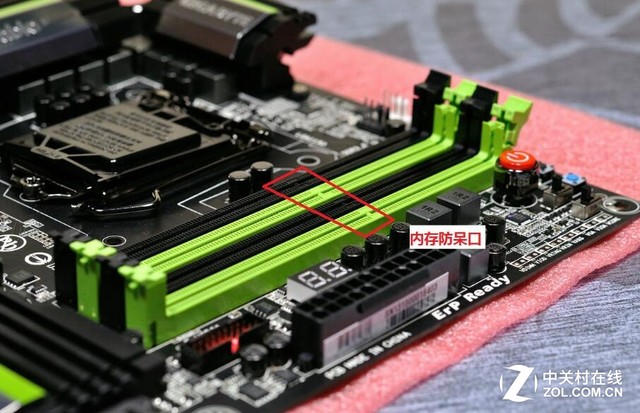

内存插槽中间有一个防呆端口。这个万无一失的端口具有确保正确的内存安装方向以及确保安装了正确类型的内存的功能，因此在安装内存时切勿使用蛮力。当前的主流内存是DDR3 / DDR4，两者不能混合使用（某些主板即使提供两个接口也不能混合使用）。目前，新主板产品的内存基本采用DDR4规格。

DDR3和DDR4的简单插座不同。

现在大多数主板都支持双通道（以增加内存带宽和速度），包括双通道，三通道（X5 8），四通道（X7 9））），因此建议您根据要安装的通道数安装内存，现在许多主板将提供额外的内存插槽，例如，双通道主板提供了四个内存插槽。通常，主板制造商使用两种颜色和两种黑色来标识它们。计划安装两个内存应该插入彩色插槽中。某些HTPC主板使用笔记本电脑的内存插槽既轻又薄。

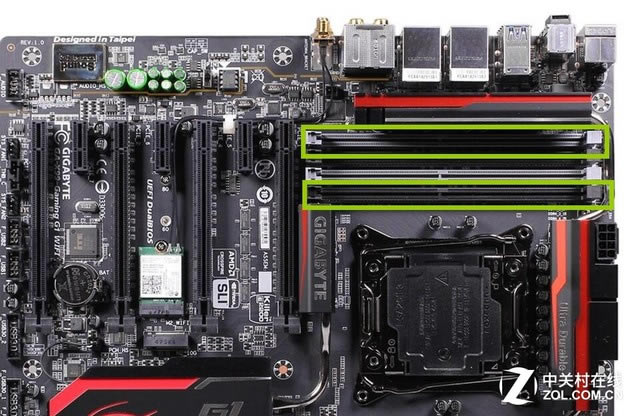

两个彩色内存插槽

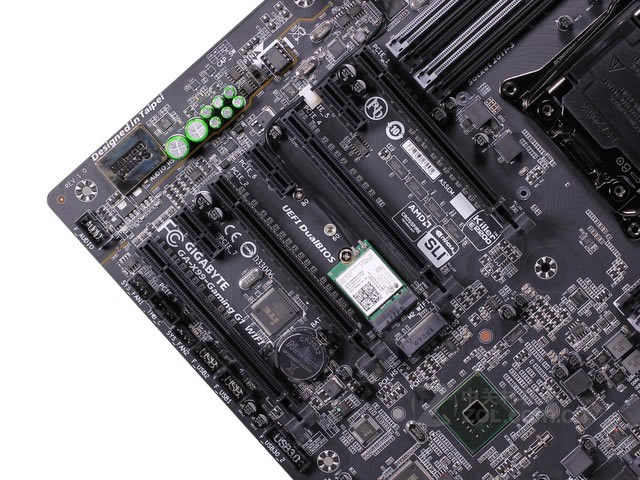

PCI扩展卡插槽是主板上使用最广泛，最灵活的扩展插槽。它主要用于安装各种扩展设备，包括图形卡，声卡，网络卡，SATA扩展卡和许多其他设备。扩展卡插槽主要包括PCI-E图形插槽，PCI-EX1插槽和PCI插槽。

PCI扩展插槽

PCI-E图形卡插槽是主板上最重要的扩展插槽类型。它不仅可以安装图形卡，而且可以替换PCI-EX 1、 PCI-EX4插槽。 PCI-E显卡插槽的典型功能是它是主板上最长的插槽，并且插槽末端将有一个扣环，以更好地固定显卡。

PCI-E图形卡插槽实际上分为两种规格和三种类型。这两个规范是指PCI-E 3. 0规范和PCI-E 2. 0规范。这三种类型指的是X1 6、 X 8、 X4的三个不同的通道号。在相同数量的通道下，PCI-E 3. 0规范可以带来两倍于PCI-E 2. 0规范的数据带宽。同一规格下的数据带宽与通道数成正比。例如，PCI-E 3. 0X4等于PCI-E 2. 0X8的带宽。因此，对于图形卡，如果可以使用3. 0，则不需要2. 0。如果可以使用X16，请不要使用其他频道号。双卡最好使用16 + 16（高端芯片组或桥接器）或8 + 8主板插槽组合。

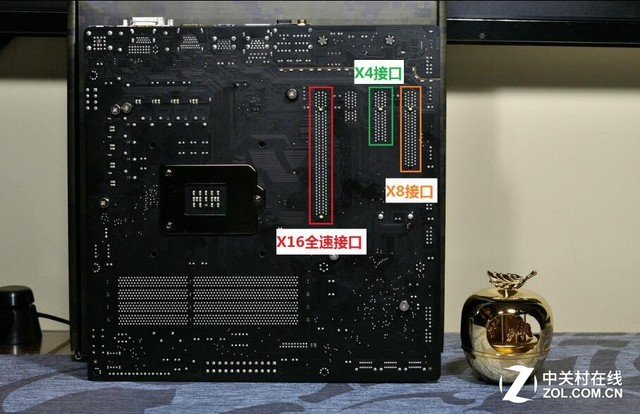

从背板上可以看到不同的PCI-E插槽

通常，可以通过区分主板背面的焊点来区分主板PCIe图形卡插槽的带宽。 X8插座的焊点长度是X16的一半，而X4则较短。但是，许多主板制造商现在故意焊接接头以使它们混淆，以便在此问题上草率行事。因此，这是检查主板官方网站规格或主板手册的最佳方法。

除了通过CPU引出图形卡的PCI-E通道外，还可以从南桥引出PCI-E 2. 0X4插槽。如今，有许多主板提供16 + 4图形卡插槽组合。一般而言，背面的X4插槽是从南桥绘制的，而不是从CPU内部绘制的。因此，不建议使用此类主板构建双卡平台。限制也很容易导致延迟和跳帧。一种简单的区分方法是，如果它是PCI-E 3. 0X4，则CPU会导致一个插槽，该插槽等效于PCI-E 2. 0X8带宽。如果是2. 0X4，则基本上是从南桥来的。

PCI-EX1

PCI-EX1插槽是主板上的通用接口，主要用于安装具有PCI-EX1接口的各种扩展卡。当无法使用主板的PCI-EX1时，也可以使用PCI-E 2. 0X4图形卡插槽。 PCI-EX4插槽和PCI-EX2插槽对于一般家庭主机非常有用，以支持某些需要多个PCIe通道的高端PCI-ESSD。但是，这种SSD的价格基本上可以说是天价，而且该插槽可以用主板PCI-E 2. 0X4图形卡插槽代替，因此很少见。

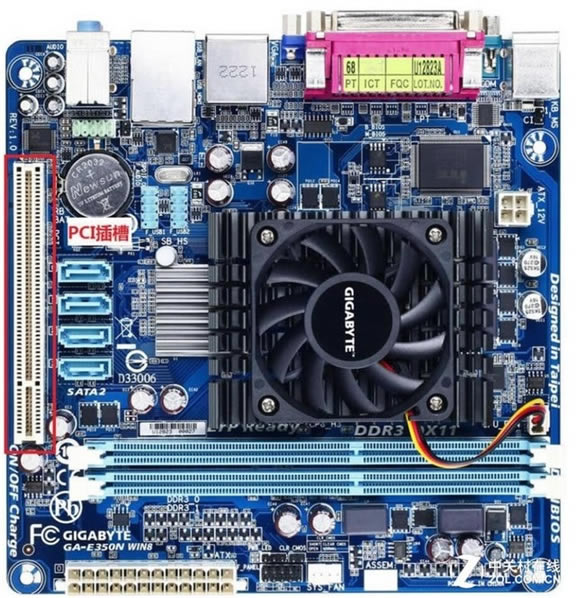

PCI插槽是主板上较旧的插槽，主要用于安装各种PCI接口扩展卡。尽管很早以来就一直不支持母板芯片组，但PCI插槽仍然是母板的常客。 PCI插槽的典型特征是插槽相对较长，但末端没有卡扣。

主板上的PCI插槽通常出现在较旧的主板上

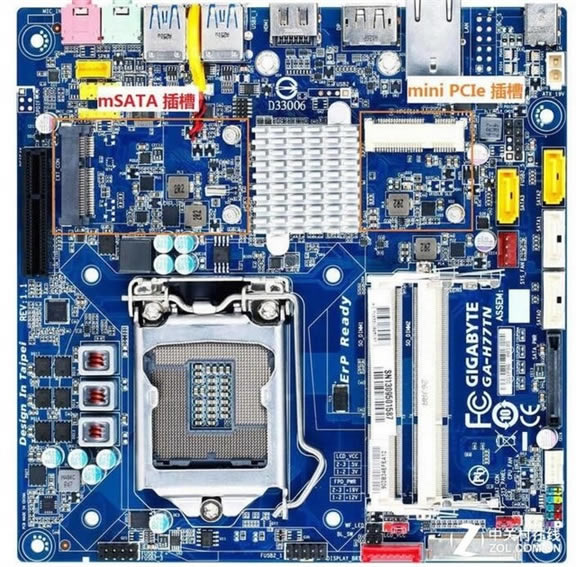

mSATA插槽是一个磁盘接口，主要用于安装mSATASSD。它的接口外观与可以插入的miniPCI-E插槽相同，但是如果要切换，则必须具有专用的切换芯片。通常，mSATA插槽为全高，并且插槽与背面的固定螺栓之间的距离相对较长。

MSATA主要用于插入SSD，miniPCI-E用于功能扩展

miniPCI-E插槽是一种相对较新的插槽，与PCI-EX1扩展卡插槽等效，但只能使用miniPCI-E接口扩展卡。现在主板的主要作用是安装无线模块。

4个高端主板插槽专门研究电源盗窃和漏电

CPU外部电源接口用于直接从电源获取电源以为CPU提供电源。通常，低端主板使用4PIN电源，中端主板使用8PIN电源。高端主板将看到4 + 8PIN或8 + 8PIN配置。通常，在电源接线不足的情况下，仅插入一个8PIN即可通过4 + 8PIN或8 + 8PIN维持主板的正常使用。 CPU电源的塑料引脚和PCI8PIN电源接口的塑料引脚不同，具有防呆效果，因此，只要在安装过程中不依靠蛮力，就可以避免安装错误。

此主板不仅为CPU提供8针电源，还增加了一个4针

顾名思义，CPU电源部分是用于为主板上的CPU提供电源的模块。它主要将电源的+ 12V电源转换为CPU可接受的电压并净化电流。通常，CPU电源位于CPU插槽和后窗接口之间，某些相位更多的主板需要L形布局电源模块。很多主板还将在此部分中为电源MOS管安装散热器，以帮助散热并改变主板的外观。

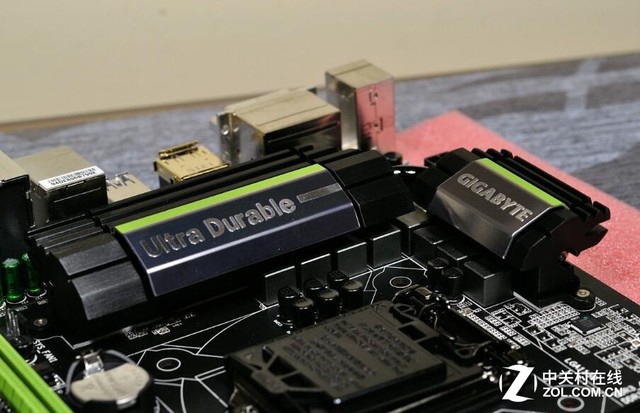

CPU电源模块

首先普及一种知识，即使您使用外部供电的图形卡，也可以从PCI-E图形卡插槽获得高达75W的功率。对于可以组合多个卡的主板，仅依靠24PIN电源将给接口带来巨大压力。我已经看到早期的超频者为此目的将额外的电源线焊接到24PIN。现在有那么多主板提供额外的电源端口。

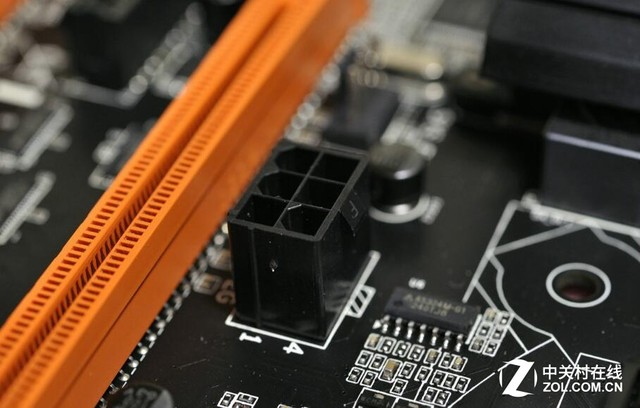

PCI-E接口的附加电源

此接口的类型更多且不同，可以使用图形卡6PIN，大4PIN，SATA电源接口，并且该位置没有统一的标准。通常，在PCIe插槽和CPU插槽之间会出现6PIN。大型4PIN位于主板的板载接口的边缘，而SATA电源接口位于主板的SATA端口旁边。

5在Shimo Fujiwara Takumi，我想学习您的汽车技能。

每个人都最熟悉后面板界面。通常，具有相同形状的接口将使用不同的颜色来区分不同的功能，例如USB 3. 0 / USB 2. 0、音频输出/音频输入等。支持核显示CPU的主板将提供一些视频输出接口，最常见的是HDMI / DVI / DP和其他视频输出接口。高端主板将配备Thunderbolt，E-SATA，光纤接口等。

主板的后I / O区域

板载USB 2. 0是一个9PIN接口，其中一个是空的（万无一失）。通常位于主板PCI插槽的边缘，主板上的丝印或检查主板手册都会有相关的说明。如果有一个USB端口具??有其他颜色（主要是红色）的背景色，则通常意味着还支持其他功能，建议您先选择。

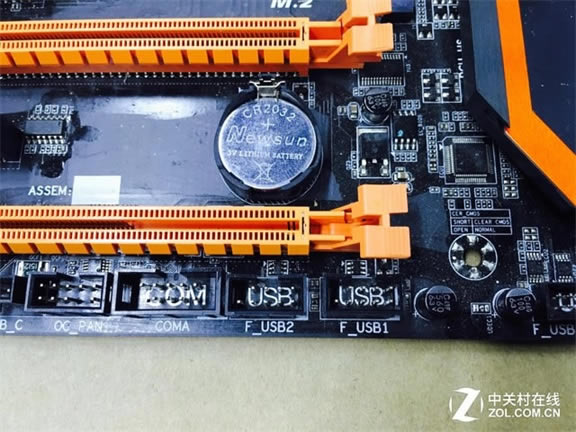

USB 2. 0个主板引脚

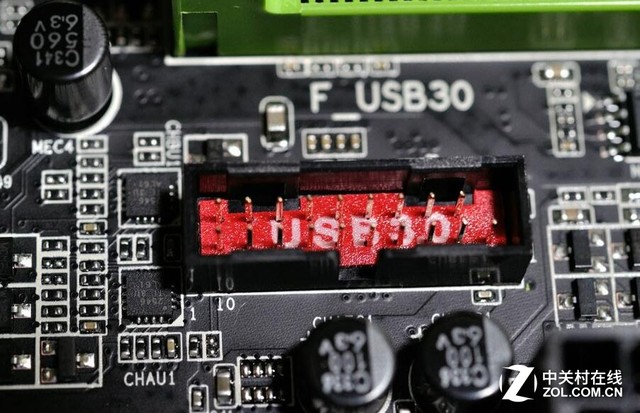

板载USB 3. 0接口是20PIN接口，通过插针框架上的小缝隙是万无一失的。它通常位于主板的24PIN电源旁边或PCI插槽旁边的边缘。如果有一个USB端口具??有其他颜色（主要是红色）的背景色，则通常意味着还支持其他功能，建议您先选择。

USB 3. 0主板引脚的识别非常简单

SATA 2. 0，也称为SATA3Gb接口，是一种较旧的主板接口，在新产品中已逐渐被淘汰和。最大传输速度为300MB \ s（连续），建议不要连接到SSD，否则会影响SSD的性能。 SATA 3. 0也称为SATA6Gb / s接口，它正在逐渐取代SATA 2. 0接口。最大传输速度为600MB（连续），这是一个相对较高的接口。

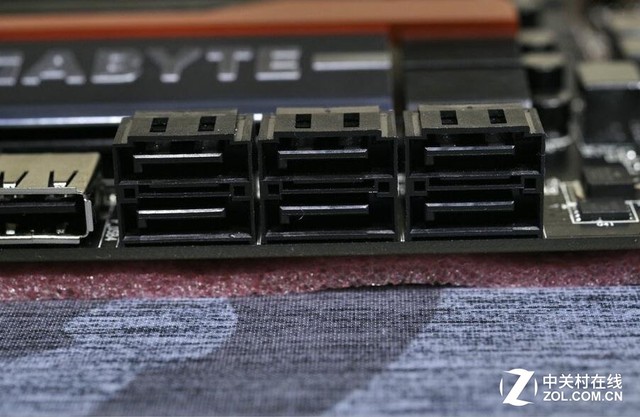

某些SATA端口全部混合成一种颜色

在此单独列出的原因是为了强调桥接SATA 3. 0接口的性能与本机SATA 3. 0接口会有相对较大的差距。因此，建议将所有SSD都安装在本机SATA 3. 0上。桥接接口只是一个补充。或者，建议仅在没有本地SATA 3. 0接口的主板上将SSD插入桥接接口。

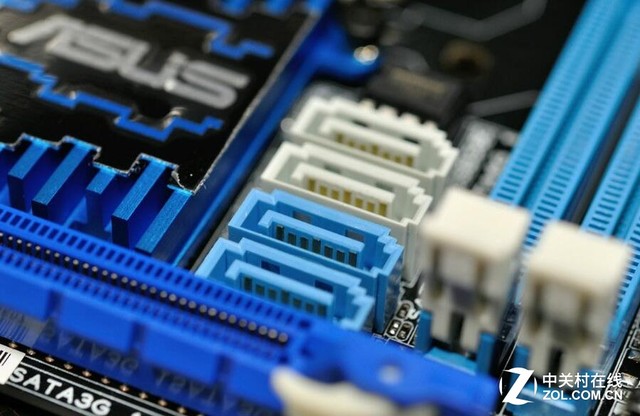

某些主板还将区分不同SATA接口的颜色

最重要的SATA接口是芯片组提供的本机接口。您还可以看到高端主板上由第三方芯片桥接的其他SATA 3. 0接口。主板上有三种主要的布局方法：纯本机SATA 2. 0或SATA 3. 0、本机SATA 3. 0 +本机SATA 2. 0、本机接口+桥接口。

这种组合通常在高端主板中找到。主板的SATA接口由一个本地接口和一个桥接SATA 3. 0接口组成。您可以看到桥接接口（灰色）和桥接该接口的marvell芯片。目前，这种主板的每个制造商的贴标方法都非常不同。例如，技嘉通常使用灰色，华硕主板用黑色标记，包括ROG在内的许多产品使用相同的颜色，这只能通过主板上的贴纸和丝网来实现。判断。建议您按照主板手册进行操作，以区分高端主板上的SATA。

旧驱动程序是否看到了他们无法识别的界面？

最后写到：主板的工作不仅是硬件之间的联合插入板，还是协调各种硬件的枢纽。根据其他硬件的规格选择主板是构建机器的重要过程之一。按需购买不会造成浪费，节省下来的钱可以用于更有价值的地方。此外，X Bao上还出售许多X5 8、 X79 Zhai板。通常，它主要由垃圾处理人员使用。价格便宜，兼容性强。但是，质量和售后保证远远不如大品牌，并且不建议普通的DIY爱好者在购买主板时一定要小心。
