鱼与熊掌兼得EXPGDC主板外置显卡步骤图文教程(组图)

笔记本的性能和便携性一直是相互矛盾的问题。追求轻薄和便携性意味着您必须放弃性能，而强大的性能将不可避免地变得巨大并产生惊人的热量。因此，笔记本电脑的发展现在出现在两个领域：超薄笔记本电脑和游戏笔记本电脑，一个追求极致的轻便性和便携性，另一个追求与台式机相当的性能。有些人既想吃又想吃，并且有一个轻薄的笔记本，可以在工作时随身携带，出色的游戏玩法可以让他们在闲暇时快乐地玩游戏。 “兼得鱼和熊掌”这样的好东西只是梦吗？更不用说，它确实可以实现，即配置了额外的“外部图形卡”。

本文主要介绍笔记本外部显卡的分步教程。

在笔记本中安装外部图形卡的方法和步骤

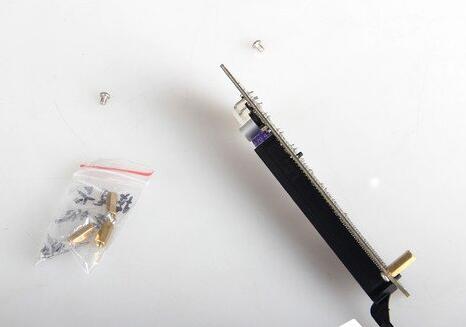

1、首先，在EXP GDC主板上安装4个固定螺钉。安装后，可以在插入外部图形卡后更加稳定地放置它。

EXP GDC主板

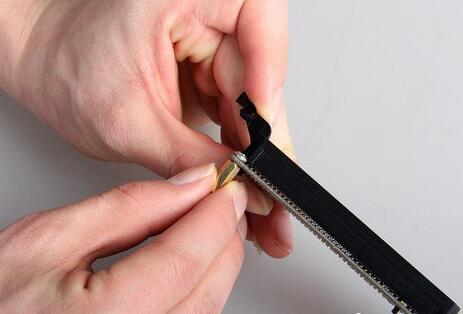

2、四个螺钉柱更易于安装，您只需要不用螺丝刀就可以用手将它们拧紧。

EXP GDC主板安装螺丝

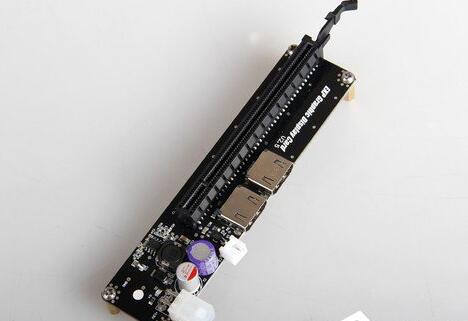

在安装带有4个螺柱的EXP GDC主板后，您可以清楚地看到，作者手中的此设备是V 2. 5版本。让我们详细看一下做工。从电阻器和电容器的焊接来看，对于一种价格低廉的产品，我们可以看到它虽然不能与许多大型制造商相提并论，但也相当不错！

挡板的特写

此PCI-E插槽用于连接计算机的图形卡！主板上有两个mini HDMI端口，这意味着该设备是双通道数据连接。这次，我仅单独测试了Expresscard端口。有兴趣的网民可以尝试使用mini PCI-E端口进行双通道连接。性能。

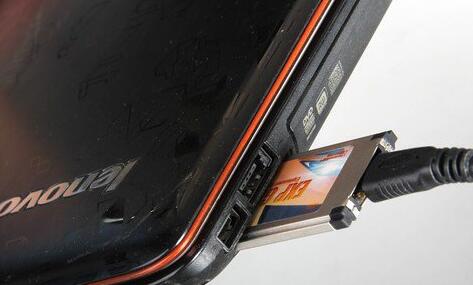

已连接

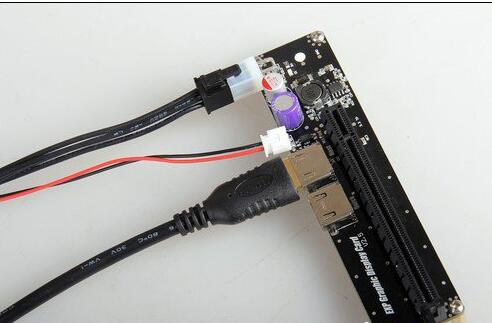

3、从顶部到底部将电源的4针连接器连接至主板，4针电源连接器，双电源线，迷你HDMI。

切换到图形卡

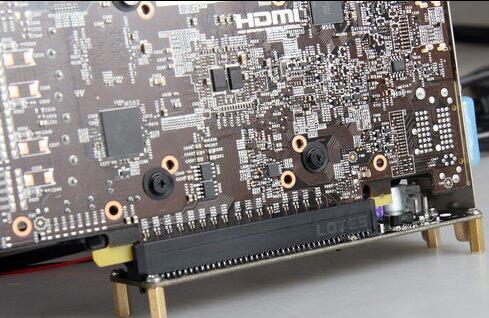

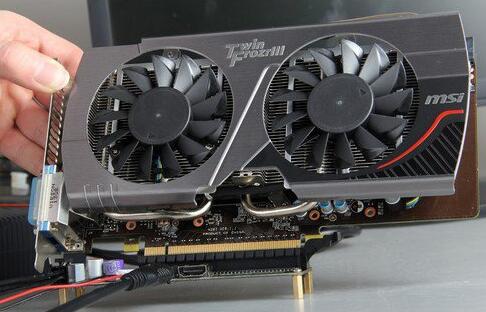

4、现在，您可以将大家伙（外部图形卡）插入EXP GDC的主板了！注意对齐并剧烈插入。拍摄图形卡背面的照片。相对来说，对于像MSI这样的大型制造商来说，做工还要更高！

背面特写

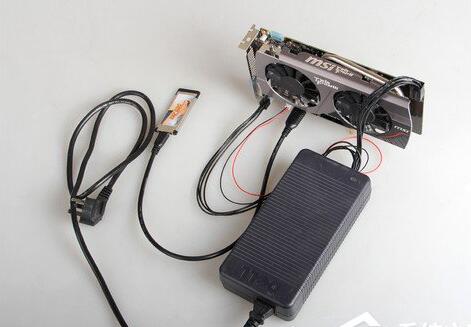

让我们对连接进行很好的了解，电源，Expresscard卡，图形卡，主板，电源稍大一些，我相信将来的版本应该有所改进。

组装完成

5、这么大的电源有多少功率？可以看出，输出功率为12V 18A，应为216W，足以满足我们外接显卡的需要！

使用Dell 216W电源

二、 BIOS设置

好的，硬件部分已经组装好了，下一步是系统设置。

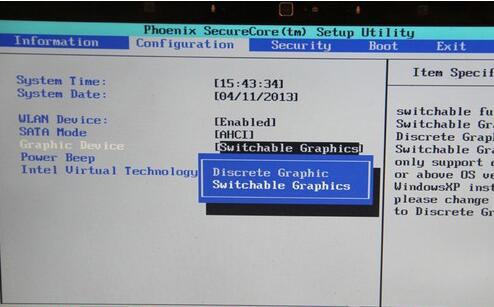

连接所有电缆并接通电源后，该启动机器了。请注意，如果您的计算机与作者相同，则将具有图形卡切换功能！记住要进入BIOS并打开图形卡切换功能！

1、编辑BIOS信息

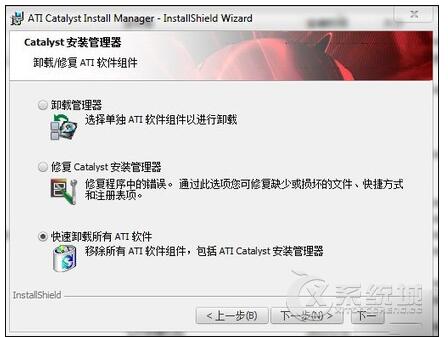

在BIOS中进行设置后，保存并退出以进入系统。首先，卸载原始独立显卡HD 5650的所有驱动程序，并小心卸载所有相关的ATI驱动程序！再次进入系统后，进入设备管理器，查看显示适配器，您会发现CPU自己的核心显示器和两个无法识别的独立显卡分别是GTX650TI和原始的HD5650。

2、删除HD5650显卡驱动程序

下一步是安装GTX650TI驱动程序。建议使用驱动程序向导来处理它，或者您可以自己下载N卡驱动程序。驱动程序向导更加方便。只需单击网络检测。在此还可以确定作者的计算机是Lenovo Y460。

3、安装NV图形驱动程序

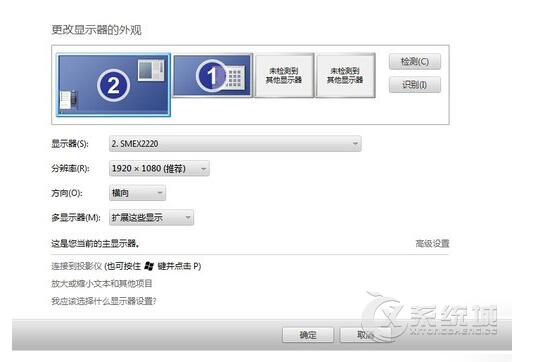

重新启动并进入系统后，再次进入设备管理器，我们的外部图形卡已被识别，NVIDIA GeForce GTX650 TI BOOST！右键单击桌面以进入屏幕分辨率设置界面，然后单击“检测”以查看是否检测到连接到外部图形卡的外部屏幕！选择一个外接显示器，调整为1080P分辨率，然后选择下面的扩展选项！然后回到分辨率设置界面，单击“仅在2显示桌面”！也就是说，仅使用外部屏幕！

三、设置外部显示器

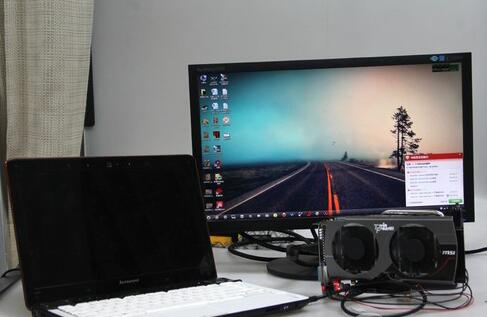

通过外部图形卡，效果仅显示在外部监视器上，如下所示！同时，请记住在physx界面中将处理器设置为外部图形卡。
