Azure Disk Encryption磁盘加密设置图解案例图文教程

本文内容主要包括如下 3 个大的方面：

• 如何对 Azure IaaS VM 启用 Azure 磁盘加密
• 如何查看虚拟机加密状态
• 如何枚举 Azure 密钥保管库中存储的加密密钥

先决条件

为保证顺利实施 Azure VM 磁盘加密，需要大家的操作环境满足如下先决条件：

• Azure 订阅：这个没啥好说的吧
• Azure PowerShell：请务必使用最新版本的 Azure PowerShell Version 1.2.1 来配置 Azure Disk Encryption。前文简介时已经提过，Azure Disk Encryption 不支持 Azure SDK Version 1.1.0
• Azure 密钥保管库：Azure Disk Encryption 使用 Azure 密钥保管库进行密钥存储，为了保证加密密钥不能跨越 Azure 数据中心边界，所以 Azure Disk Encryption 需要密钥保管库与要加密的 VM 共存于同一区域。
• Azure Active Directory：为将加密密钥写入特定的密钥保管库，Azure Disk Encryption 需要使用 Azure AD 的应用程序客户端 ID和密钥以保证有权限读写 Azure 密钥保管库。
• Azure VM：Azure Disk Encryption 功能仅适用于使用 ARM 创建的 Azure VM。

由于 Azure 磁盘加密与 Azure 密钥保管库结合得异常紧密，甚至可以说是 Azure 密钥保管库分化出来的一个子功能，因此需要大家必需事先了解如何创建和管理Azure Key Vault密钥保管库。

加密Azure VM

在满足上述所列的前提条件后，我们便可以开始着手加密一台 Azure VM。请按如下步骤在 Azure PowerShell 中进行操作：

1登录 Azure 管理员账号

Login-AzureRmAccount

2获取可用 Azure 订阅

Get-AzureRmSubscription

3选择要加密 Azure VM 所在订阅

Select-AzureRmSubscription -SubscriptionName "<订阅名称>"

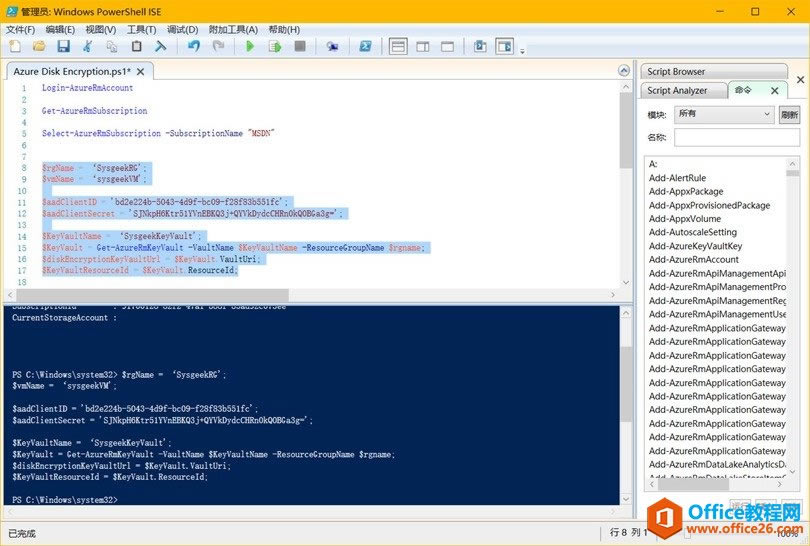

4在正式加密 Azure VM 之前，我们先在 PowerShell 中预先初始化一些变量，诸如：资源组名称、指定要加密的虚拟机、密钥保管库、Azure AD 信息等。

$rgName = ‘资源组名称';$vmName = ‘虚拟机名称'; $aadClientID = 'Azure AD 应用程序客户端ID';$aadClientSecret = 'Azure AD 应用程序密钥'; $KeyVaultName = ‘KeyVault名称';$KeyVault = Get-AzureRmKeyVault -VaultName $KeyVaultName -ResourceGroupName $rgname;$diskEncryptionKeyVaultUrl = $KeyVault.VaultUri;$KeyVaultResourceId = $KeyVault.ResourceId;

5在虚拟机加密过程中，所产生的加密密钥将被写入到密钥保管库，因此 Azure AD 应用程序必需有将机密数据写入到密钥保管库的权限。大家可以使用如下命令来进行授权：

Set-AzureRmKeyVaultAccessPolicy -VaultName $KeyVaultName -ServicePrincipalName $aadClientID -PermissionsToKeys all -PermissionsToSecrets all -ResourceGroupName $rgname;

6使用如下命令启用 Azure 密钥保管库对 Azure Disk Encryption 磁盘加密的支持功能：

Set-AzureRmKeyVaultAccessPolicy -VaultName $KeyVaultName -ResourceGroupName $rgname –EnabledForDiskEncryption

在所有准备工作都完成之后，当然就是要实际对 Azure VM 进行加密操作了。使用 Set-AzureRmVmDiskEncryptionExtension 可直接启用 Azure VM 的加密选项，该 cmdlet 会使用指定 Azure AD 凭据将加密密钥写入到密钥保管库之后开始对虚拟机执行加密操作。

Set-AzureRmVMDiskEncryptionExtension -ResourceGroupName $rgname -VMName $vmName -AadClientID $aadClientID -AadClientSecret $aadClientSecret -DiskEncryptionKeyVaultUrl $diskEncryptionKeyVaultUrl -DiskEncryptionKeyVaultId $KeyVaultResourceId;

由于加密操作过程会执行 10 至 15分钟，时间会比较长，而且可能会重启虚拟机，所以大家在操作前最好先保存正常执行的操作。

一旦你已经启用或部署加密的 Azure VM，可以使用 Get-AzureRmVmDiskEncryptionStatus cmdlet 查看系统盘、数据盘加密状态和加密密钥所在密钥保管库的实际 URL：

Get-AzureRmVmDiskEncryptionStatus? -ResourceGroupName $rgname -VMName $vmName

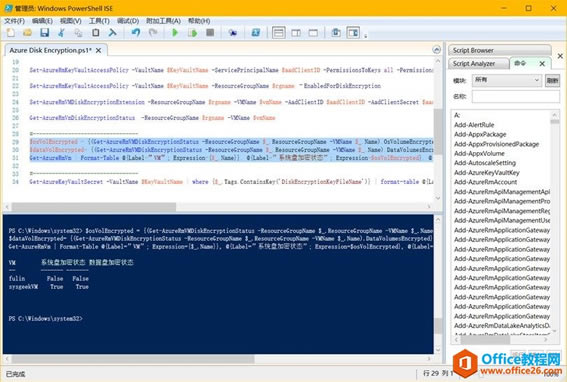

列出已加密虚拟机

如果您的订阅中有很多虚拟机，并要分别查看虚拟机的系统盘的数据盘的加密状态，可以使用如下 Powershell 脚本：

$osVolEncrypted = {(Get-AzureRmVMDiskEncryptionStatus -ResourceGroupName $_.ResourceGroupName -VMName $_.Name).OsVolumeEncrypted}$dataVolEncrypted= {(Get-AzureRmVMDiskEncryptionStatus -ResourceGroupName $_.ResourceGroupName -VMName $_.Name).DataVolumesEncrypted}Get-AzureRmVm | Format-Table @{Label=”VM”; Expression={$_.Name}}, @{Label=”系统盘加密状态”; Expression=$osVolEncrypted}, @{Label=”数据盘加密状态”; Expression=$dataVolEncrypted} -AutoSize

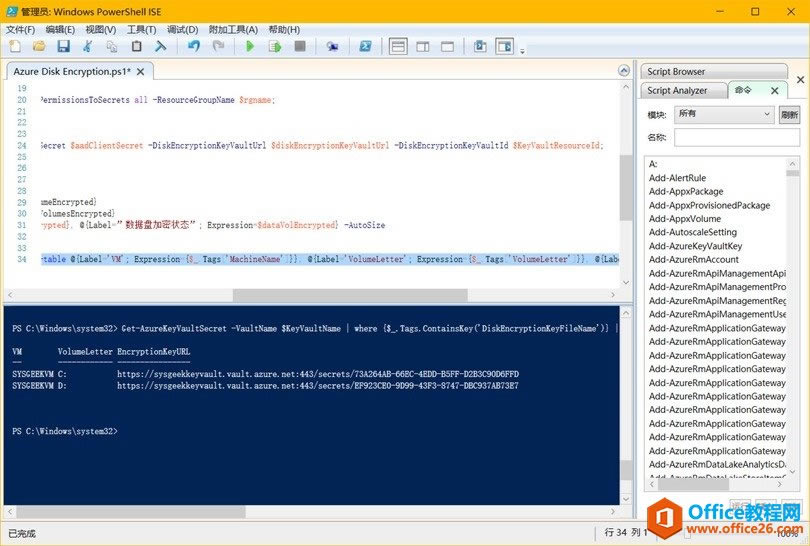

列出加密磁盘对应密钥

要查看订阅中所有已使用 Azure Disk Encryption 功能加密的磁盘及其在密钥保管库中所对应的加密密钥，可以使用如下脚本：

Get-AzureKeyVaultSecret -VaultName $KeyVaultName | where {$_.Tags.ContainsKey('DiskEncryptionKeyFileName')} | format-table @{Label='VM'; Expression={$_.Tags['MachineName']}}, @{Label='VolumeLetter'; Expression={$_.Tags['VolumeLetter']}}, @{Label='EncryptionKeyURL'; Expression={$_.Id}}
