能否用生活中常用的万用表测量显卡的核心电压

产品：1个软件来查看电压是否准确

在日常使用计算机时，我们使用计算机传感器中反映的数据来判断计算机的运行状态。您是否考虑过显示的数据是否准确？一些极限玩家喜欢对显卡进行超频。在极端超频期间，它们将记录每毫秒的电压和频率变化。此时，硬件已经过载，丝毫的疏??忽可能会导致硬件永久损坏。 ，这时非常需要准确的核心电压。

对于图形卡中的晶体管，必要的阈值电压是驱动器正常运行的重要因素。如果您希望芯片以更高的频率工作，那么足够高的电压是必要的基本条件。因此，电压是玩家超频时最重要的数据。

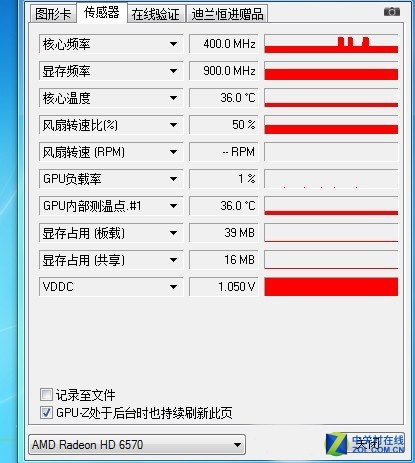

该软件可以显示核心电压

目前，该软件可以直观显示核心电压参数。软件读取的数据来自显卡制造商设置的内部传感器。但是，在测量电压时，科学和工程领域的编辑认为是万用表。我可以使用日常生活中常用的万用表来测量图形卡的核心电压吗？下面是我们的测试。

产品：2如何使用测量点

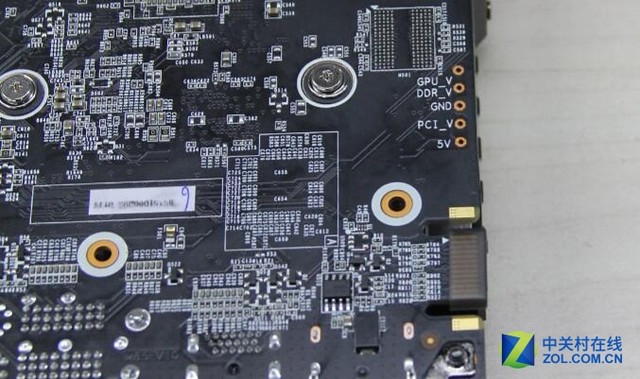

当前的GALAX图形卡具有一些电压测量点。这些测量点位于图形卡的SIL金手指的侧面。五个行分别标记为“ GPU-V”，“ DDR-V”，“ GND”和“ PCI”。 -V“” 5V“等。根据经验，它们分别代表GPU内核电压，内存电压，接地，PCI插槽电压和图形卡风扇电压。

右侧是电压测量孔

要测量电压，我们首先需要准备一个万用表，然后将万用表调零，以使误差最小，然后将万用表调整到直流电压范围，以表明测量结果是直流电压。一些电压表可能需要选择一个范围。图形卡的电压通常为1V左右，因此请选择较小的范围。

顶部测量孔被背板覆盖

在准备图形卡时，我们发现了问题。共有五个测量孔，但是用于测量核心电压的顶部孔被图形卡的背板覆盖。为了正常操作，必须卸下图形卡的背板。 ，我不知道这是制造商的故意设计还是底板设计中的意，以方便布线和使用。因此，测量铁心的输入和输出电压可能会受到线路上其他组件的干扰。特别是在高功耗的情况下，线路上其他组件使用的电压也会增加，因此测量值太大。

测量点在方便的图形卡之的准确电压表。这些对于普通用户来说太昂贵了，它们的意义不大。因此，对于大多数用户而言，使用软件上显示的值就足够了。但是此功能并非完全没有意义。

其他图形卡的测量点

例如，视频内存电压也可以在图形卡上测量，而该软件无法显示。对于超频者来说，这也是非常重要的数据。一般而言，随着图形卡产品的同质化程度越来越高，这些新功能的添加提高了图形卡的可玩性。也许越来越多的此类新颖有趣的新功能将会爆发出更多有趣的发现。

6个GALAXY GeForce GTX 950 GAMER的详细参数
