笔记本外接显卡如何办？接驳GTX650TiBost主板

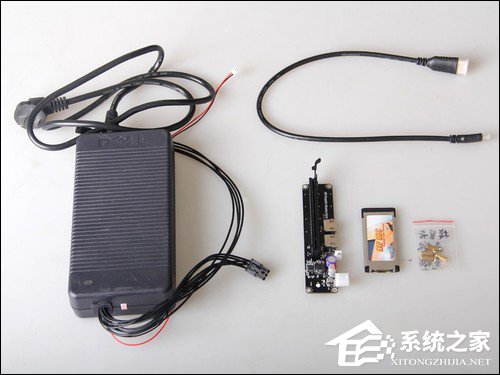

笔记本的设备电源为图形卡供电，并且将使用外部6Pin电源为图形卡提供外部电源。 EXP GDC设备连接到笔记本计算机的ExpressCard接口，另一侧的接口是mini hdmi。 EXP GDC主板用于连接外部图形卡。 HDMI电缆的两侧都区分了HDMI和mini HDMI标准接口。当然，您还需要功能强大的图形卡。此测试使用MSI的GTX650Ti Boost版本。

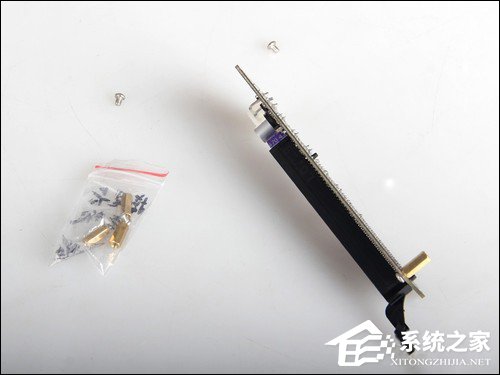

1、首先，在EXP GDC主板上安装4个固定螺钉。安装后，可以在插入外部图形卡后更加稳定地放置它。

EXP GDC主板

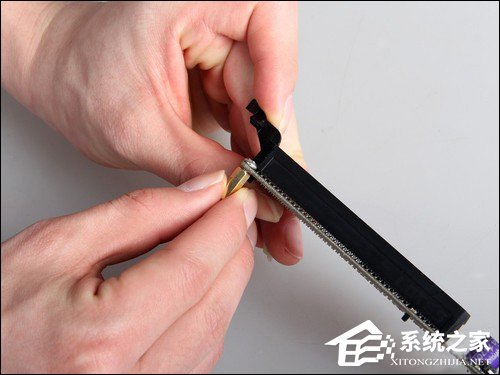

2、四个螺柱更易于安装，您无需使用螺丝刀就可以用手将其拧紧。

EXP GDC主板安装螺丝

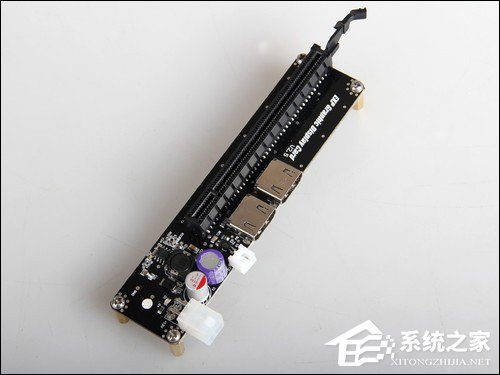

在安装带有4个螺柱的EXP GDC主板之后，您可以清楚地看到，作者手中的设备是V 2. 5版本。让我们详细看一下做工。从电阻器和电容器的焊接来看，对于一种价格低廉的产品，我们可以看到它虽然不能与许多大型制造商相提并论，但也相当不错！

挡板的特写

此PCI-E插槽用于连接计算机的图形卡！主板上有两个mini HDMI端口，这意味着该设备是双通道数据连接。这次，我仅单独测试了Expresscard端口。如果您有兴趣，可以尝试使用迷你PCI-E端口进行双通道连接。性能。

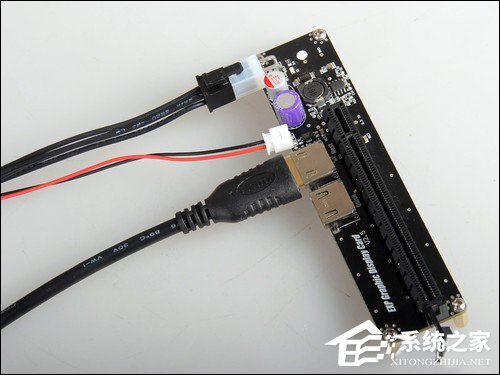

已连接

3、从顶部到底部，将电源的4pin接口连接到主板，4Pin电源接口，双电源线，迷你HDMI。

切换到图形卡

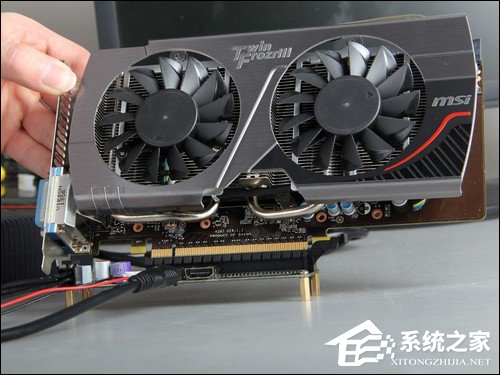

4、现在，您可以将大家伙（外部图形卡）插入EXP GDC的主板了！注意对齐，然后猛烈插入。拍摄图形卡背面的照片。相对来说，对于像MSI这样的大型制造商来说，做工还要更高！

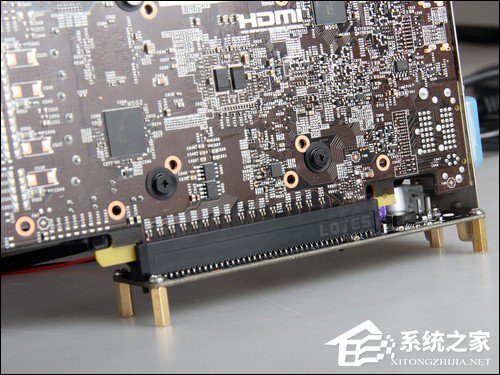

背面特写

让我们对连接进行很好的了解，电源，Expresscard卡，图形卡，主板，电源稍大一些，我相信将来的版本应该有所改进。

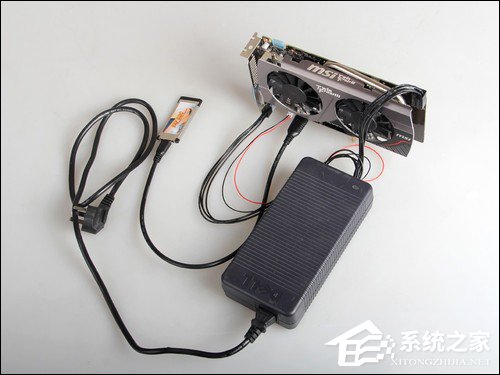

组装完成

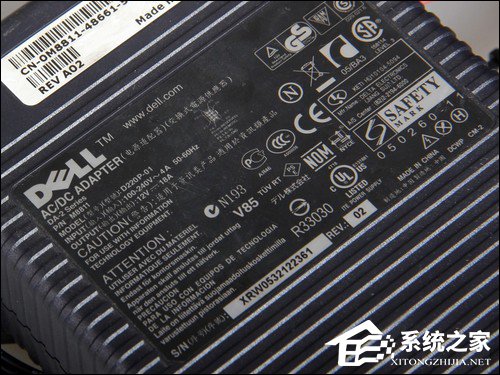

5、这么大的电源有多少功率？可以看出，输出功率为12V 18A，应为216W，足以满足我们外接显卡的需要！

使用Dell 216W电源

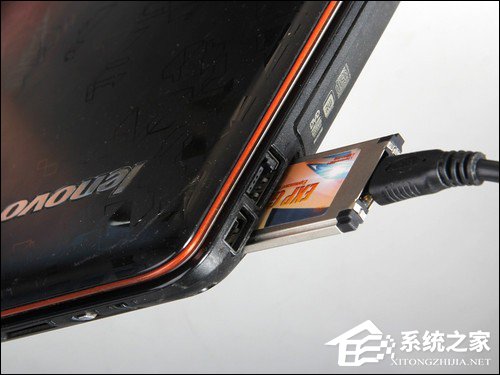

连接Expresscard

经过很长一段时间的交谈，我还没有说过，我们的Expresscard界面在哪里？该测试笔记本以我自己的Y460为例。机身右侧E-sata界面下方是Expresscard界面！此外，EXP GDC设备还支持微型PCI-E。许多机器都内置了此接口，有些则是免费的。您必须将其与mSATA接口区分开。顺便说一句，如果您不需要无线网卡，则可以将其删除，因为普通的无线网卡是微型PCI-E接口。

好的，硬件部分已经组装好了，下一步是系统设置。

品牌：Lenovo Notebook 6设置：如何设置系统，注意很多细节

二、如何设置BIOS以使用外部图形卡？

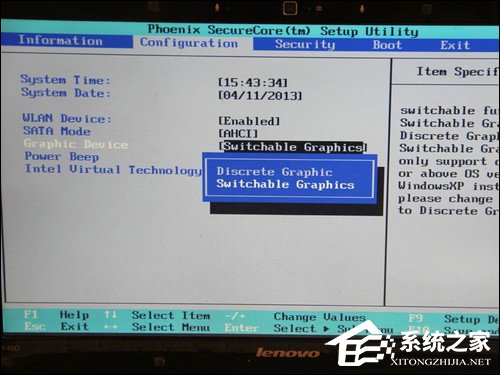

1、连接完所有电缆并打开电源后，这是引导步骤。请注意，如果您的计算机与作者相同，则具有图形卡切换功能！记住要进入BIOS并打开图形卡切换功能！

修改BIOS信息

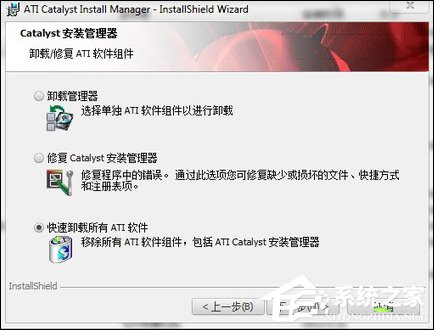

2、在BIOS中进行设置后，保存并退出以进入系统。首先，卸载原始独立显卡HD 5650的所有驱动程序，并小心卸载所有相关的ATI驱动程序！再次进入系统后，进入设备管理器，查看显示适配器，您会发现CPU自己的核心显示器和两个无法识别的独立显卡分别是GTX650Ti和原始的HD5650。

删除HD5650图形驱动程序

3、下一步是安装GTX650TI驱动程序。建议使用驱动程序向导来处理它，或者您可以自己下载N卡驱动程序。驱动程序向导更加方便。只需单击网络检测。在此还可以确定作者的计算机是Lenovo Y460。

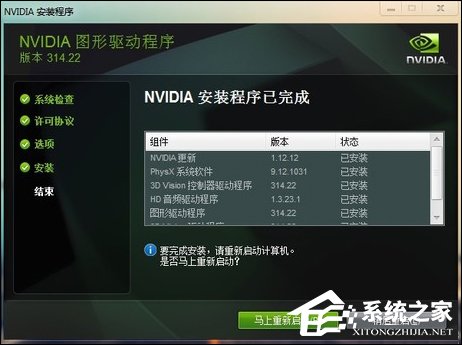

安装NV图形驱动程序

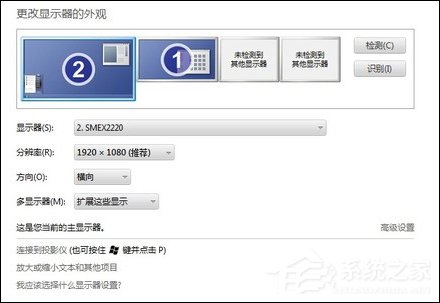

4、重启进入系统后，再次进入设备管理器，我们的外部图形卡已经被识别，NVIDIA GeForce GTX650 Ti BOOST！右键单击桌面以进入屏幕分辨率设置界面，然后单击“检测”以查看是否检测到连接到外部图形卡的外部屏幕！选择一个外接显示器，调整为1080P分辨率，然后选择下面的扩展选项！然后回到分辨率设置界面，单击“仅在2显示桌面”！也就是说，仅使用外部屏幕！

设置外部显示器

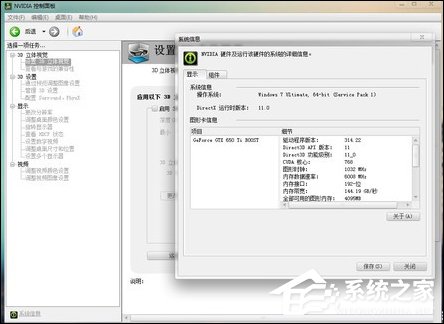

图形卡已被正常识别

5、通过外部图形卡，效果仅显示在外部监视器上，如下所示！同时，请记住在physx界面中将处理器设置为外部图形卡。

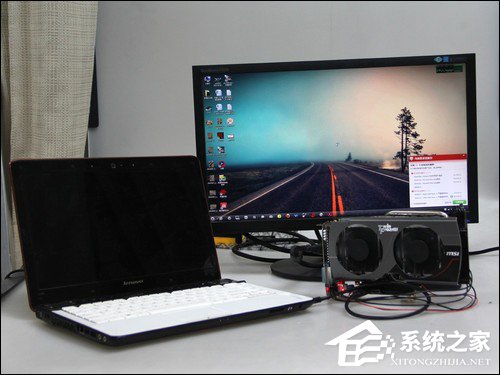

所有组装完成

摘要：

在成本方面，外置套件加显卡的整体成本在1500元左右，这不算低，如果您是对游戏要求不高的用户，则没有必要进行升级，也可以直接选择对于台式机平台，对于大多数人来说，笔记本电脑的外部显卡在游戏心态上更易被观看，并且使用程度不高。

笔记本电脑的外部台式机图形卡实际上已在以前的Sony Z系列中实现。困扰的问题是这次数据流的带宽问题也已经解决，但是在安装过程中遇到了一些问题，某些笔记本可能出现“取卡”的情况。当前，外部台式机显卡还不太成熟，安装过程更加复杂，更适合具有一定动手能力的用户。

以上是接受笔记本计算机外部图形卡的详细方法。从用户的角度来看，这种外部功能可以弥补用户笔记本电脑中显卡散热困难的问题。
