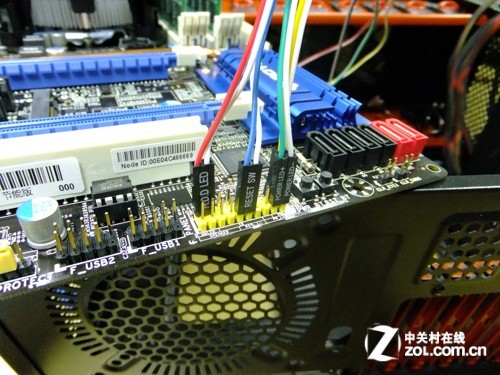

，此处应注意，某些情况下的PLED是3Pin插头，但实际上只有两根电线，此处需要连接到3Pin PLED引脚，如虚线部分所示。如上图所示，它专门连接到PLED插头的3Pin上。让我们在下面找出这条定律。首先，SPEAKER的定律是最明显的，将4Pin放在一起，除了SPeaker不能插入任何东西。因此，当我们将来看到这种引脚时，我们首先确定SPeaker的位置。然后，如果同时存在3Pin，则必须将其连接至电源指示灯，因为只有电源指示灯可能会出现3Pin；否则，电源指示灯将显示为3Pin。第三，90％的电源开关在中间是两个独立的引脚，当然，您也可以自己使用短导线。连接这两个引脚。如果打开，则证明已插入POWER。也可以用相同的方式测试它旁边的Reset。其余的当然是硬盘驱动器指示灯已插入。请注意，电源指示灯和硬盘驱动器工作状态指示灯必须为正负极。实际上，插错插头的方式都没关系，但是它不会亮起，也不会损坏主板。 ●其他不规则的主板接线方法：除了上面提到的以外，还有一些不明显的主板接线规则，但是除了接线方式以外，这些主板在接线旁边也有明显的标记（实际上，大多数主板上都标有标记）。 ），并按颜色区分针脚座，如上图所示。

遇到此类主板时，只需按照徽标插入电缆即可。现在看来，我相信您已经了解使用按键打开电话的安装程序的秘密。实际上，这是POWER相应引脚的短接。 ●前置USB前置USB的接线方法实际上非常简单。如今，一般情况下，整个机箱都具有前置USB接线。您只需要在主板上找到相应的插针并将其插入即可。一般来说，主板上的正面USB引脚当前使用9Pin接线，并且旁边有一个清晰的USB 2. 0徽标。在主板上找到前端USB引脚也非常容易。如今，主板通常具有两套或两套以上的前置USB引脚（如上图所示）。当寻找前端USB时，您只需要看到这个9针，并且有两套或多于两套的针，基本上可以确定这是前端USB针，并且在主板附近会有一个徽标。目前，一般情况下的前置USB连接搜索是这种集成类型。总共有8条线，分别是VCC，Data +，Data-和GND。不用说，这种集成只是插入它的问题。如果将它们分开，则它们通常以红色，白色，绿色和黑色的顺序连接。尽管上图所示的行已集成，但也按红色，白色，绿色和黑色进行了排序。

●前端音频连接方法。由于前端音频仅在过去两年才变得流行，更不用说用户了，甚至许多已安装的技术人员也不擅长连接前端音频线，甚至邵JS都没有直接开玩笑说他不会接到正面后发出声音。因此，如果前置音频很难连接，让我们来看一下。从当前市场上的主板来看，前音频引脚的排序已成为固定标准（如上所示）。从图中可以看出，前置音频有9个引脚，但它们占据了10个引脚，而第8个引脚则留为空白。上图是典型的前置音频连接。实际上，前置音频总共只需要连接7根线，即上图中的7根线。在主板的针脚一侧，只要我们了解每个针脚的定义，就可以轻松连接前置音频。让我们看一下主板上每个引脚的定义：1——麦克风输入/ MIC（麦克风输入）2——GND（接地）3——麦克风电源/麦克风VCC / MIC BIAS（麦克风电压）4——无引脚5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO引脚8—??—NO引脚9——LINE OUT FL（左声道前置音频）输出）10——LINE OUT RL（用于声道后置音频输出）当连接前置音频时，您只需要根据上述定义连接相应的线路即可。

实际上，5Pin和6Pin，9Pin和10Pin通过电线连接到某些机箱上，第一个可以达到相同的效果。似乎有很多行，但也很容易记住。您最好遵循作者记住的方法。首先记住前三个，第一个是麦克风输入，第二个接地，第三个是麦克风电压，然后将第5和第6针插入右声道，第9和第10针插入左声道渠道。从上到下计数是麦克风输入，麦克风电压，右声道，左声道以及地。记住这个容易吗？实际上已经集成了许多布线，因此您无需再担心布线顺序。今天，我们今天要谈论的只是一段。只要您仔细阅读本文，相信以后您在主板上就不会太复杂。被跳投员困扰。当然，某些主板上可能还有其他定义的跳线，例如外部1394接口。这些都有明显的迹象，并且基本上连接已集成，您可以直接将其插入。这并不困难。 ，在这里，我们不会对这些较少使用的跳线做太多的事情。
