华硕GTX6802GD5显卡拆解解析：供电要求也不高

华硕GTX680 2GD5显卡拆卸分析：

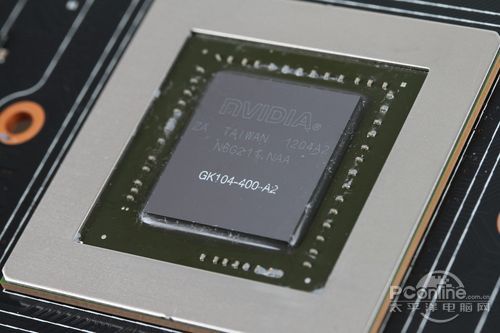

华硕GTX680 2GD5显卡基于NVIDIA“ Kepler”架构GK104图形芯片，是目前功能最强大的图形芯片。 GK104集成了35亿个晶体管，核心面积仅为294平方毫米，并且该芯片不再配备金属盖。芯片的来源，代码和其他信息都印在芯片上。

NVIDIA“ Kepler”架构GK104图形芯片

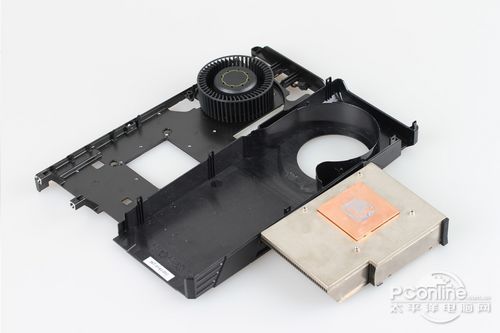

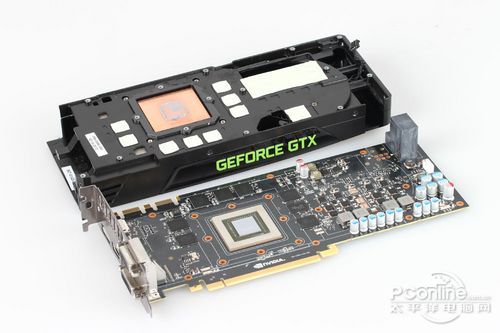

凭借28纳米的先进技术，GTX680旗舰图形卡不消耗大功率，因此该图形卡不使用特别夸张的散热设备，并且金属零件也不多。图形卡散热器为铜质吸热底座+高密度散热鳍片设计，在金属块内隐藏了三个扁平热管。

三个隐蔽的扁平热管用于在金属吸热板和金属散热片之间传导热量。金属散热片之间的间隙构成了涡轮风扇的冷却风管，可以在图形卡的输出接口处将其挡住。将热空气直接从机箱中取出。

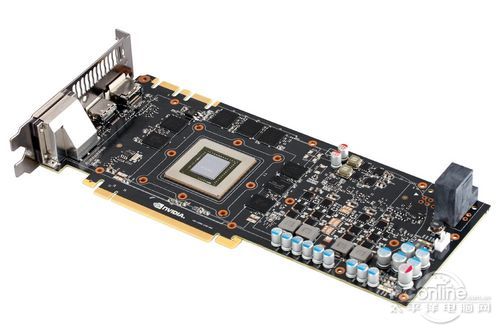

从PCB的角度看，GTX680图形卡对电源的要求不高。电源电路垂直安装在PCB的末端，这在高端显卡的公共版本中很少见。该显卡采用256位显存位宽设计，并且8个显存芯片可以达到2GB显存规格。

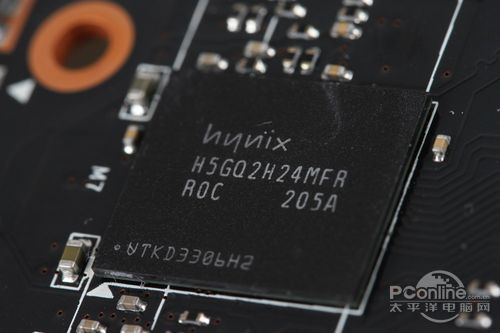

该显卡使用了Hynix 0. 4ns GDDR5显存，显存的默认频率为6008MHz，创下了业界新高。

GTX680图形卡采用4相核心电源+ 2相内存电源设计。电源模式为数字PMW模式。这种材料是超薄铁氧体电感器，日本固体电容器和DirectFet Mos管的组合。规格比较扎实。

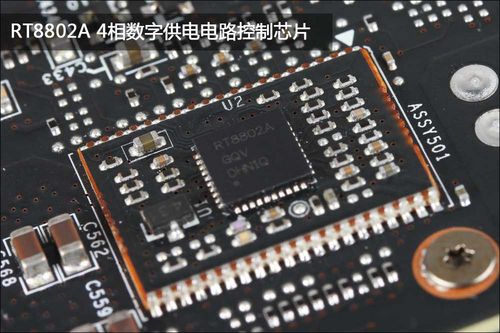

为便于布线，RT8802A数字电源电路控制芯片专门放置在图形卡北部的凸起PCB上，形成一层独立的局部PCB，形状像一个小“山丘”。

RT8802A数字电源电路控制芯片

数字电源电路在负载切换和转换效率方面比传统的模拟电源电路更具优势，电流/电压控制更精确，调整更精确。它是中高端图形卡的首选电源解决方案，但组件的成本也高于传统电路。 >>
