无主板打开电源——ATX电源接口各线的定义

无主板打开电源——ATX电源接口各线的定义

更新时间:2023-07-01 文章作者:未知 信息来源:网络 阅读次数:

显卡是个人计算机基础的组成部分之一,将计算机系统需要的显示信息进行转换驱动显示器,并向显示器提供逐行或隔行扫描信号,控制显示器的正确显示,是连接显示器和个人计算机主板的重要组件,是“人机”的重要设备之一,其内置的并行计算能力现阶段也用于深度学习等运算。

说明

在没有主板的情况下启动电源-ATX电源接口的每一行的定义(注意:电源端,需要对主板端口进行镜像)

ATX电源引脚(Pin)的标准定义不是主板启动电源-ATX电源接口的每行定义(20引脚和24引脚)

AT电源仅需要能够打开电源,但是当前的ATX电源是电势控制开关,而不是机械开关。这需要从电源(Pin)的线孔中找到可以激活电源的引脚。

显卡供电接口定义

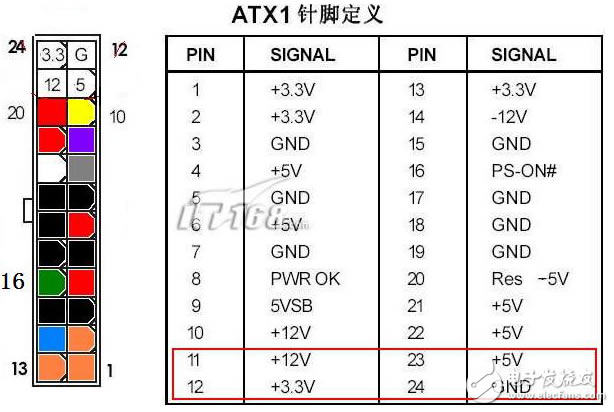

ATX电源接头(Pin)的标准定义为:

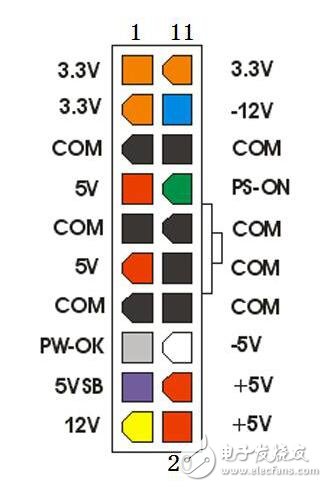

Pin 14 PS-ON用于控制电源的开和关。如果单个引脚没有环路,该如何控制开关,实际上,所有地线(GND)均可与任何其他引脚形成环路。所谓的“低电位”被接通,“高电位”被断开,即,当引脚14和GND短路时,引脚14本身的电位低,并且电源被接通,反之亦然。现在很清楚-如果要在不使用主板的情况下打开ATX电源,则只需将PIN 14(绿色线,图中绿色标记)与任何GND引脚(黑色线,图中灰色标记)短接即可。

红色= + 5V

橙色= + 3. 3V

= + 12V

蓝色= -12V

绿色= PS_ON

Purple = + 5VSB

灰色= PWR_OK

白色= -5V

Black = COM = GND =地

24pin

显卡供电接口定义

我们使用的ATX开关电源的输出电压为+ 12V,-12V,+ 5V,-5V,+ 3. 3V等。在正常情况下,上述输出变化范围的允许误差为-提到的电压通常在5%之内,如下表所示,波动不能太大,否则很容易造成数据丢失。

i915 / 925使用新的电源架构ATX 12V-24引脚,其标准接口已从两个升级为三个。这种单独的设计与过去服务器上使用的EPS电源非常相似。 EPS使用两个独立的+ 12V电源,两个+ 12V电压输出为CPU和其他I / O设备供电。诸如硬盘驱动器之类的设备对CPU工作时间的影响大大提高了系统的稳定性。

显卡没有供电接口_显卡供电接口定义_主板显卡供电接口

-主电源

仍然使用双阵列电源,但是主电源从20针(2 * 1 0))升级为24针(2 * 1 2)),就像双CPU一样服务器上的主板当然,只要您的电源充足,我们仍然可以使用传统的20针电源,但是它将缺少辅助电源输出功能,并且某些电源接口会失去其功能使用20针电源时也要注意一个问题,必须将电源插入第一针1 1、 1 2、 2 3、,请勿连接24针。

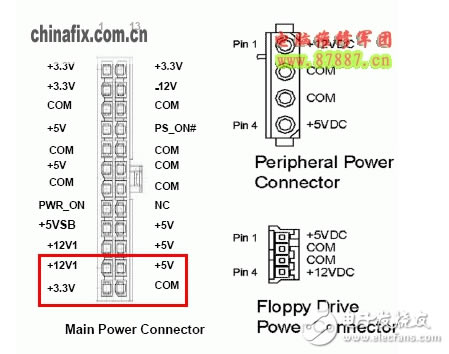

24针电源引脚定义:

1、 + 3. 3V;

2、 + 3. 3V;

3、接地线;

4、 + 5V;

5、地线;

6、 + 5V;

7、地线;

8、 PWRGD(电源良好);

9、 + 5V(待机);

1 0、 + 12V;

1 1、 + 12V;

1 2、 2 * 12连接器侦察;

1 3、 + 3. 3V;

1 4、 -12V;

1 5、接地线;

1 6、 PS-ON#(电源远程开关);可以将PS-ON和地线短路以手动打开电源

1 7、接地线;

1 8、接地线;

1 9、接地线;

2 0、无连接;

2 1、 + 5V;

2 2、 + 5V;

2 3、 + 5V;

2 4、地线

1、 + 3. 3V; 2、 + 3. 3V; 3、接地线; 4、 + 5V; 5、地线; 6、 + 5V; 7、地线; 8、 PWRGD(电源良好); 9、 + 5V(待机); 1 0、 + 12V; 1 1、 + 12V; 1 2、 2 * 12连接器侦察; 1 3、 + 3. 3V; 1 4、 -12V; 1 5、地线; 1 6、 PS-ON#(电源远程开关); 1 7、地线; 1 8、地线; 1 9、 Ground; 2 0、没有连接; 2 1、 + 5V; 2 2、 + 5V; 2 3、 + 5V; 2 4、地面

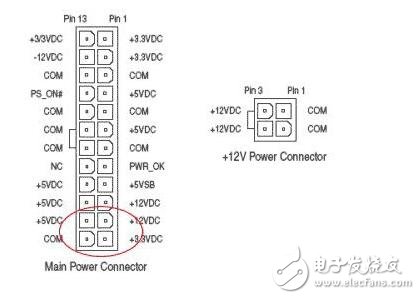

-ATX 12V电源

4针(2 * 2)接口为CPU稳压器提供直接电源。所幸,它并没有进一步增加针数。换句话说,尽管CPU的功耗很大, 1、地线; 2、地线; 3、 + 12V; 4、 + 12V

为了减少CPU电源部分的发热,制造商还改进了电源电路。过去,使用两个MOSFET作为一组来供电,而六个是三相电源。现在,某些主板使用四个MOSFET。对于一组,两组电源。无论是降低主板电源组件的温度或提供的最大电流强度,都是将来自两个MOSFET管的热量均匀地散布在四个MOSFET管上,具有一定的优势。我们不能说新主板的设计很差,原因是两个阶段少于三个阶段。

各种电压的电源是什么?

1. + 12V

+ 12V通常为硬盘,光盘驱动器,软盘驱动器的主轴电动机和寻道电动机供电,并为ISA插槽提供工作电压和串行电路逻辑信号电平。如果+ 12V的电压输出不正常,则硬盘,光盘驱动器和软盘驱动器的读取性能通常会不稳定。当电压低时,表明光驱严重拿起硬盘,硬盘的逻辑坏道增加,坏道经常出现,系统容易死机,无法正常使用。太高时,光盘驱动器的旋转速度太高,容易失去控制,更容易油炸磁盘,并且硬盘似乎停滞并旋转。

2. -12V

-12V的电压将为串行端口提供逻辑判断电平。所需电流很小,通常低于1安培。即使电压偏差大,也不会引起故障,因为逻辑电平0为-3至-15V,所以范围很广。

3. + 5V

+ 5V电源是提供给CPU,PCI,AGP,ISA和其他集成电路的工作电压,并且是计算机的主要工作电源。它的电源质量直接关系到计算机系统的稳定性。大多数AMD CPU的+ 5V输出电流大于18A,而最新的P4CPU必须提供至少20A。此应在10%以内。如果电源的变化范围太大,我们最好使用100-260V之间的宽范围开关电源,或者使用UPS电源。

-准备电源

4针(1 * 4)接口,为PCI Express x16图形卡供电,1、 + 12V; 2、接地线; 3、接地线; 4、 + 5V

8针(2 * 4)接口,并非所有915/925主板都具有此备用电源接口,只能在某些高端主板上看到。

对于i915 / 925主板,有两种常见的电源组合:一种是24针主电源+ ATX 12V,可为主板提供144W的电源。第二个是20针主电源+ ATX 12V +备用电源。主电源和备用电源各自提供72W,也总计144W。

根据Intel的规范,它为每个插卡??提供2A + 5V电流。如果使用6个扩展槽+ PCI Express x16满载形式,则它们不能超过14A,否则强电源将无法提供足够的功率。过大的电流可能会导致主板烧毁。

显卡供电接口定义

显卡供电接口定义
